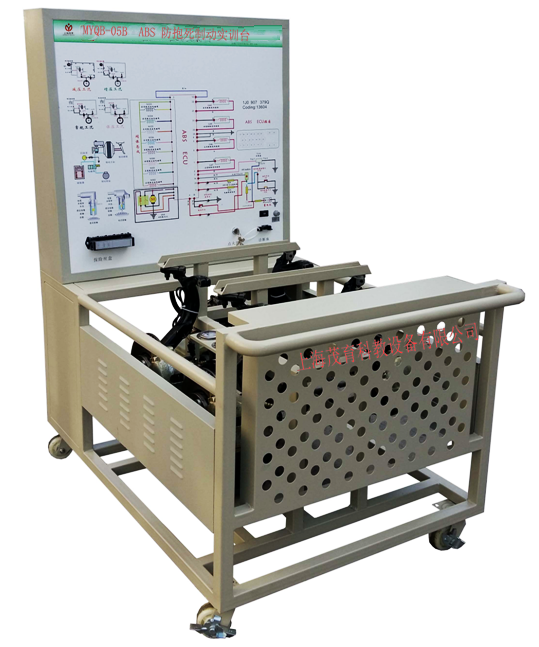

MYQB-05B ABS防抱死制動實訓臺


ABS防抱死制動實訓臺-采用全新大眾捷達汽車ABS制動系統為基礎,配有ABS系統工作原理圖,真實展示緊急制動時ABS系統工作過程;滿足對ABS制動系統的結構組成、動作演示等教學功能。
適合于汽車ABS制動系統理論教學和檢測與維修實訓的教學需要。
二、實訓臺
功能特點:
1、真實的汽車ABS制動系統實物為基礎,完整展示ABS制動系統的組成結構。
2、由三相異步電動機帶動前后軸轉動,模擬汽車行駛。緊急踩下制動踏板時,ABS系統開始工作,前后制動盤保持微量轉動,制動踏板上可感覺不斷彈腳,真實演示汽車ABS系統的工作過程。
3、實訓臺面板上繪有彩色UV平板噴繪電路圖和液壓管路圖,學員可直觀對照電路圖和ABS制動系統實物,認識和分析控制系統的工作原理。
4、實訓臺面板上安裝有檢測端子,可直接在面板上檢測各傳感器、控制單元管腳的電信號,如電阻、電壓、電流、頻率信號等。
5、實訓臺安裝有壓力表,可實時顯示制動總泵和四個制動分泵的液壓變化。
6、實訓臺面板上安裝有故障指示燈和診斷座,可連接專用或通用汽車解碼器,對ABS電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
7、設備面板柜:1.5mm冷板沖壓成形,背面設置維修門;底座采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。
三、
技術規格:
1、外形尺寸:1500×1000×1700mm(長×寬×高)
2、驅動電源:三相四線(三相五線 380V±10% 50Hz)
3、外接電源:交流220V±10% 50Hz
4、工作電壓:直流12V
5、工作溫度:-40℃-+50℃
6、主油道壓力表:0-250kg/psi
7、制動分泵壓力表:0-100kg/psi
8、變頻器:
    功率:4KW/5.5KW
    輸入:AC 3PH  380V±15%  50/60Hz
    輸出:9A/13A  AC 3PH  0-380V  0-400Hz
 9、三相異步電動機:
    電壓:AC 220V/380V 50Hz
    電流:11.8A/6.8A
    功率:3KW
    轉速:1420r/min
10、真空泵:
    電壓:AC 220V 50Hz
    功率:370W
    抽氣速率:48L/min
    極限壓力:6.7×10-2Pa
    轉速:1400r/min
    進氣口徑:Ø8
    用油量:1L
    噪聲:≤68
11、顏色:7032
12、鋼管:40*40*3mm
13、移動腳輪:100*50mm
14、面板柜:1.5mm冷板沖壓成形,背面設置維修門;
四、基本配置(每臺):

序號 名       稱 規格標準 單位 數量
1 檢測控制面板(帶面板柜) 裝有各種檢測端子以及彩色電路圖和液壓管路圖;
(950*900*4mm鋁塑板,且安裝絕緣底板)
1
2 ABS控制單元總成 原車 1
3 ABS指示器 原車 1
4 診斷座 OBDⅡ 個 1
5 點火開關   個 1
6 制動總泵 原車 1
7 制動分泵 原車 個 4
8 剎車碟 原車 個 4
9 剎車皮 原車 個 4
10 外球籠 原車 個 4
11 半軸桿   4
12 左右/前車速傳感器 原車 1
13 左右/后車速傳感器 原車 1
14 驅動皮帶   2
15 真空大力鼓 原車 1
16 制動踏板 原車 1
17 主油道壓力表 0-250kg/psi 個 2
18 制動分泵壓力表 0-100kg/psi 個 4
19 變頻器   臺 1
20 三相異步電動機   臺 1
21 真空助力泵   1
22 故障設置和考核系統   1
23 移動臺架(帶自鎖腳輪裝置) 1500×1000×1700mm(長×寬×高) 臺 1
24 配套設備使用說明書 茂育配套 1
25 原廠維修手冊 原車 1

友情提示:
1、設備驗收:各采購單位收貨時請檢查ABS防抱死制動實訓臺的貨品外觀,核實ABS防抱死制動實訓臺的數量及配件,拒收處于受損狀態的ABS防抱死制動實訓臺;
2、設備質保:茂育將為各采購單位提供ABS防抱死制動實訓臺產品說明書內的質保條件和質保期,在質保范圍內提供對ABS防抱死制動實訓臺的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌腁BS防抱死制動實訓臺錯誤或ABS防抱死制動實訓臺購買數量錯誤,造成ABS防抱死制動實訓臺的退換貨要求,將不被接受;
4、設備貨期:對ABS防抱死制動實訓臺的發貨期為參考值,如您需要了解ABS防抱死制動實訓臺的精確貨期,請與茂育的銷售人員聯系;
5、咨詢電話:如各采購單位對ABS防抱死制動實訓臺有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關ABS防抱死制動實訓臺的技術咨詢。
