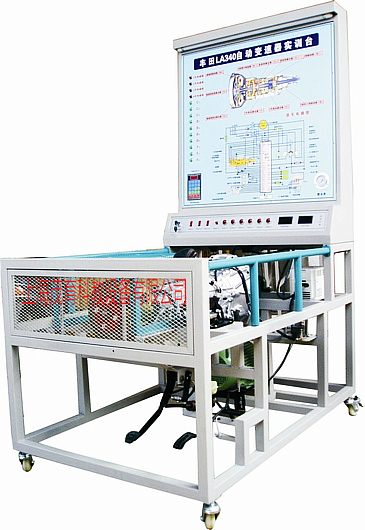

豐田A340自動變速器運行實訓臺（后驅）是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用自動變速器總成、自動變速器控制單元、掛檔桿總成、變速器油散熱裝置、組合儀表、三相電機、變頻器、節氣門體總成、曲軸傳感器及信號盤、診斷座、壓力表、智能化故障設置和考核系統接口和運行檢測控制面板臺架兩部分組成。實訓臺可進行起動、加速、減速等正常工況的實踐操作，真實展示電控自動變速器的組成結構和工作過程。通過實訓臺的演示，可清楚了解內部的結構與功能，便于學生較快地掌握自動變速器的構造和原理，提高學生對自動變速器的初步認識，使學生了解自動變速器起到更直觀更深入的教學目的，是各汽車學校對自動變速器系統理論和維修實訓的理想的教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點：
1、真實可運行的電子控制自動變速器，由可調速三相電機驅動，可進行檔位顯示、空檔起動、前進檔運行、倒檔運行等工況實踐操作。充分展示自動變速器的組成結構和工作過程。
2、變頻器通過設定電機銘牌上的額定電流值可實現用電子熱過載繼電器來防止電機過載。為了防止機械設備起動/停止期間的沖擊，變頻器能通過設定實現以S曲線圖形進行加速/減速。
3、實訓臺面板上繪有彩色噴繪電路圖，噴繪圖由有機玻璃保護，學員可直觀對照電路圖和實物，認識和分析控制系統的工作原理。
4、實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號，如電阻、電壓、電流、頻率、波形信號等。
5、實訓臺面板上安裝有汽車儀表、壓力表，可實時顯示發動機轉速、車速、自動變速器的檔位、主油道壓力等參數變化。
6、實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對自動變速器電控系統進行讀取故障碼、清除故障碼等自診斷功能。
7、實訓臺面板上安裝有自動變速器各電磁閥指示燈，實時顯示各電磁閥的工作狀態(依車型而定)。
8、實訓臺底座部分采用鋼性結構焊接，表面采用烤漆工藝，帶自鎖腳輪裝置。
三、技術參數：
1、外形尺寸：1500×1000×1700mm
2、外接電源：交流220V±10% 50Hz
3、工作電壓：直流12V
4、工作溫度：-40℃-+50℃
5、主油道壓力表：0-250kg/psi
6、制動分泵壓力表：0-100kg/psi
7、變頻器：功率：4KW/5.5KW
8、三相異步電動機：電壓：AC 220V/380V 50Hz、電流：11.8A/6.8A、功率：3KW、轉速：1420r/min
9、鋼管：40*40*3mm
10、面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
11、移動腳輪：120*80mm

友情提示：
1、設備驗收：各采購單位收貨時請檢查豐田A340自動變速器運行實訓臺（后驅）的貨品外觀，核實豐田A340自動變速器運行實訓臺（后驅）的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供豐田A340自動變速器運行實訓臺（后驅）產品說明書內的質保條件和質保期，在質保范圍內提供對的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?font face="宋體">豐田A340自動變速器運行實訓臺（后驅）選型錯誤或設備購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對豐田A340自動變速器運行實訓臺（后驅）的發貨期為參考值，如您需要了解豐田A340自動變速器運行實訓臺（后驅）的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對豐田A340自動變速器運行實訓臺（后驅）有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關豐田A340自動變速器運行實訓臺（后驅）的技術咨詢。
