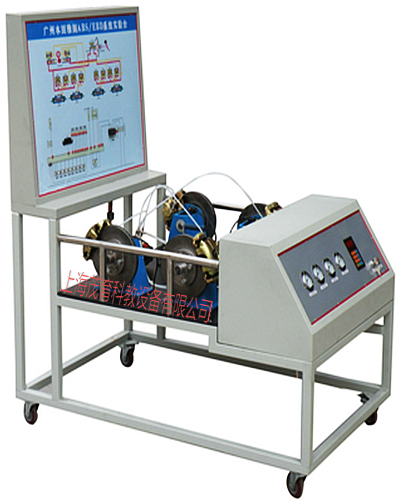

本田ABS.EBD實驗臺-是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用本田制動系統為主體材料，采用四通道的ABS調節回路，四輪單獨調節。ABS系統能夠正常運行，可模擬ABS系統的工作過程。實訓臺可進行實踐操作，真實展示ABS制動系統的組成結構和工作過程。通過實訓臺的演示，可清楚了解內部的結構與功能，便于學生較快地掌握自動ABS制動系統的構造和原理，提高學生對ABS制動系統的初步認識，使學生了解ABS制動系統起到更直觀更深入的教學目的，是各汽車學校對ABS制動系統理論和維修實訓的理想的教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、實驗臺組成：
  配置由原車汽車零部件，包括電控單元、液控單元、輪速傳感器、制動踏板、制動總泵、真空助力罐、制動盤、制動鉗、制動管路、診斷接口、系統等通用設備故障控制面板；測試面板；帶有完整彩色電路原理圖面板、可移動臺架、使用說明書及實驗指導書。
三、功能特點：
1、實驗系統用于汽車ABS防抱死制動系統的結構和控制系統的故障設置、故障診斷、檢測、排除和拆卸裝配等實際測量等實踐性教學以及考核使用；
2、運轉部分:用變頻器帶動四個三相電機工作,帶動前后軸運轉,模擬汽車在路面行使,
3、面板上有原車ABS系統的規范原理圖、電路圖（線色、線徑、元件符號、接頭符號等）和ABS液壓工作圖，并能直接在電路圖上檢測ABS電路進行各元件及故障分析診斷;
4、面板上安裝有4個壓力表,充分反映制動總泵和制動分泵的壓力變化,ABS系統工作時,各個車輪的壓力表指針不停的擺動,表現ABS工作時系統不停地施壓和泄荷工作;
5、面板上裝有ABS故障指示燈,可反映ABS電控系統工作狀況,當ABS燈亮?xí)r,表現ABS電控部分有故障,制動時ABS失效,系統以常規制動方式進行.
6、故障模擬部分：有專門的故障設置區，可進行短路、斷路、虛接等故障，并可模擬信號
7、配有診斷接口，能通過專用設備進行動態數據流、故障碼等參數的讀取和設置；
外接式診斷端子，可通過專用檢儀器進行全整個電控系統信號的檢測與分析。
8、配備電腦數據檢測端口，可通過連接專用或通用型解碼器，進行各傳感器、執行器及電控單元的信號檢測與分析；對發動機電控系統進行ECU編碼查詢、故障碼讀取、故障碼清除、動態數據流讀取、波形分析、波形顯示執行元件測試系統登錄等
9、功能可配：網絡型智能化故障診斷和考核平臺接口,與網絡型智能化故障診斷和考核平臺對接后可實現以下功能：
1)可編輯試題及答案、試題存盤、導入試題。每道試題包括的信息：試題序號、試題描述、答案、是否要求答題限時、限時時間、答案輸入次數限制。
2)可對班級每個學生的考試成績進行統計，形成班級成績報表（學生姓名、報考級別、考試成績）。
3)可設置系統登陸密碼：新建用戶和密碼設置與更改。
4)能自動收卷、自動閱卷，能對考生的考試情況和考試成績進行統計，幫助教師準確、全面地了解學生對各課程內容的掌握情況。
5）遠程啟動功能，可在遠程啟動一臺或一臺以上。
6）可對發動機各電控系統主要傳感器進行信號模擬，并實時檢測因傳感器輸入信號的變化而導致的發動機運行狀態的改變
四、實驗臺技術參數：
1、外形尺寸1300×1000×1700mm（長X寬X高）
2、電機：3.5KW變頻電機
3、電機電源：380V
4、ABS系統電源：60AH蓄電池
5、外接電源：交流220V±10% 50Hz
6、工作電壓：直流12V
7、工作溫度：-40℃-+50℃
8、鋼管：40*40*3mm
9、面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
10、移動腳輪：120*80mm

友情提示：
1、設備驗收：各采購單位收貨時請檢查廣州本田ABS.EBD實驗臺的貨品外觀，核實廣州本田ABS.EBD實驗臺的數量及配件，拒收處于受損狀態的廣州本田ABS.EBD實驗臺；
2、設備質保：茂育將為各采購單位提供廣州本田ABS.EBD實驗臺產品說明書內的質保條件和質保期，在質保范圍內提供對的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?font face="宋體">廣州本田ABS.EBD實驗臺選型錯誤或廣州本田ABS.EBD實驗臺購買數量錯誤，造成廣州本田ABS.EBD實驗臺的退換貨要求，將不被接受；
4、設備貨期：對廣州本田ABS.EBD實驗臺的發貨期為參考值，如您需要了解廣州本田ABS.EBD實驗臺的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對廣州本田ABS.EBD實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關廣州本田ABS.EBD實驗臺的技術咨詢。
