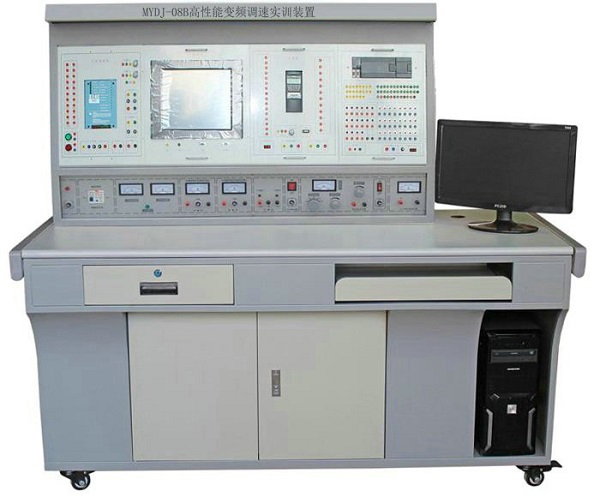

MYDJ-08B高性能變頻調速實訓裝置


一、高性能變頻調速實訓裝置產品概述
本裝置是在總結當前變頻調速實訓教學設備的基礎上,推出的一款先進的變頻調速裝置,該實訓裝置為變頻技術實訓和考核提供了先進的操作平臺。變頻器選用應用廣泛的三菱 FR-A540-0.75K 變頻器(用戶也可選用其它品牌的變頻器,價格另議),帶有 RS485 通信接口。實訓臺可完成 “ 變頻調速技術 ” 課程的相關教學實訓。特別是系統提供開放式實訓教學,可充分培養學生的實際動手能力,為參加就業崗位打下堅實的基礎。
1.輸入電源:三相四線(或三相五線)~380V±10% 50Hz
2.裝置容量:<1kVA
3.安全保護:具有漏電壓、漏電流保護裝置,安全符合國家標準

二、系統組成及功能要求
實訓裝置主要由控制屏、實訓桌、變頻器實訓組件、繼電接觸實訓組件、數字量/模擬量輸入輸出給定指示組件、三相異步電機、導線架等組成。
(一)控制屏
1、交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電,電網電壓表監控電網電壓,設有帶燈保險絲保護,控制屏的供電由鑰匙開關和啟停開關控制。
提供三相四線380V、單相220V電源各一組,由啟停開關控制輸出,并設有保險絲保護。
2、直流電源、直流電壓/電流表、邏輯電平輸出及指示等
直流電壓:0~15V可調輸出;直流電流:0~20mA可調輸出;直流數字電壓表/電流表:電壓表量程0~200V、輸入阻抗為10MΩ、精度0.5級,電流表量程0~200mA、精度0.5級;
3、繼電接觸實訓組件
提供交流接觸器5只,線圈電壓AC36V,強電與弱電輸出采用不同結構設計,操作安全,以上器件所有端子均已引至面板上。
4、變頻器實訓模塊
裝置采用西門子MM440系列高性能變頻器,單相220V交流供電,輸出功率0.75kW。集成RS485通訊接口,提供BOP操作面板;具有V/F控制,磁通電流控制免測速矢量控制,閉環矢量控制,閉環轉矩控制,節能控制模式等工作模式;集成6路數字量輸入/3路繼電器輸出,2路模擬量輸入/2路模擬量輸出;內置PID控制器,參數自整定;具備過電壓、欠電壓保護;變頻器、電機過熱保護;接地故障保護,短路保護等保護功能。
變頻器所有端子均已引至面板上,系統完全開放,操作者可搭建不同變頻調速控制系統,布線設計、線路走向,實現控制功能。
5.PLC實訓模塊
采用西門子CPU 1214C AC/DC/RLY 14 點輸入/10 點輸出,PROFIBUS DP通訊模塊:CM 1242-5; 同時設有點動按鈕4只,邏輯開關10只,邏輯指示燈10只。
6、觸摸屏實訓模塊
采用西門子KTP700 7寸彩色觸摸屏
(二)三相鼠籠異步電機:WDJ26 交流380V/△   2臺
(三)導線架:裝置配備歐式導線架,用于懸掛和放置實訓專用連接導線,外形尺寸為530mm×430mm×1200mm,設有五個萬向輪。
(四)實訓桌
實訓桌采用鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板;設有帶鎖抽屜,用于放置工具及資料,電腦桌聯體設計,造型美觀大方。
(五)工控主機
雙核G1840 4G內存 硬盤容量500GB臺式機 屏幕尺寸: 20英寸,光驅類型: DVD-RW。
三、
可完成的實訓項目要求
繼電接觸控制實訓
1. 三相異步電動機點動控制和自鎖控制
2. 三相異步電動機Y/△換接啟動控制
3. 三相異步電機聯鎖正反轉控制
變頻控制實訓
4. 變頻器功能參數設置與操作
5. 變頻器報警與保護功能
6. 多段速度選擇變頻調速
7. 外部端子點動控制
8. 控制電機運行時間操作
9. 控制電機正反轉運動控制
10.電壓/電流監視器信號輸出及顯示
11.自動再啟動運行控制
12.頻率跳轉運行控制
13.加/減速斜坡平滑特性可編程控制
14.V/F控制
15.內置直流注入制動控制
16.外部模擬量(電壓/電流)變頻調速
17.三相異步電機的變頻調速
18.基于PLC、觸摸屏、變頻器調速
實訓項目
1.單泵控制變頻恒壓供水
2.雙泵切換變頻恒壓供水
3.生活水系統靜態壓力控制
4.生活水系統動態壓力控制
5.生活水系統的分時控制
四、配置清單

序號 名稱 單位 數量 備注
1 電源、信號源、儀器控制屏 1
2 實訓考核桌 1
3 PLC實訓模塊 1 CPU 1214C AC/DC/RLY
4 通訊模塊 1 CM 1242-5
5 變頻器模塊 1 MM440 0.75KW
6 觸摸屏模塊 1 西門子KTP700
7 電機 2 380V Y/△ 180W
8 導線架 1
9 通訊附件 1 DP頭,Profibus線纜等
10 實驗連線 1 Φ4
11 工控機 1 雙核G1840 4G內存 硬盤容量500GB臺式機 屏幕尺寸: 20英寸,光驅類型: DVD-RW。

友情提示:
1、設備驗收:各采購單位收貨時請檢查高性能變頻調速實訓裝置的貨品外觀,核實高性能變頻調速實訓裝置的數量及配件,拒收處于受損狀態的高性能變頻調速實訓裝置;
2、設備質保:茂育將為各采購單位提供高性能變頻調速實訓裝置產品說明書內的質保條件和質保期,在質保范圍內提供對高性能變頻調速實訓裝置的免費維修,超出條件承諾時提供對高性能變頻調速實訓裝置的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌母咝阅茏冾l調速實訓裝置選型錯誤或購買高性能變頻調速實訓裝置的數量錯誤,造成高性能變頻調速實訓裝置的退換貨要求,將不被接受;
4、設備貨期:對高性能變頻調速實訓裝置的發貨期為參考值,如您需要了解高性能變頻調速實訓裝置的精確貨期,請與茂育的銷售人員聯系;
5、如各采購單位對高性能變頻調速實訓裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關高性能變頻調速實訓裝置的技術咨詢。
