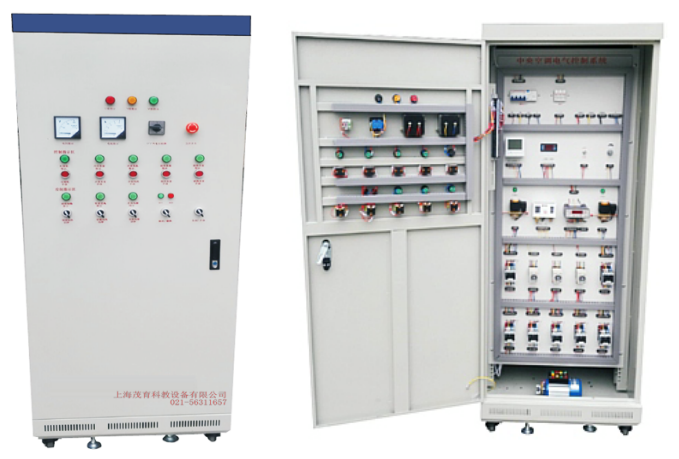

MYKT-14中央空調電氣技能實訓裝置

中央空調電氣技能實訓裝置-適合高職院校、職業學校制冷專業和非制冷類專業的《中央空調工》、《制冷設備維修工》、《制冷設備維修工技師培訓教材》的實訓教學及制冷專業初、中級工實訓考核。
二、
實訓裝置特點:
1、直觀性強:部分執行設備布局于面板表面,以便學生了解小型冷庫電氣控制電路的實物結構,并可直觀地觀察相應部件的運行動作情況;還設有工作狀態指示燈,便于實訓操作
2、實訓性強:計算機設置故障,學生根據工藝分析故障可能產生的原因,確定故障發生的范圍,并進行排故。有利于開展技能鑒定、考核工作
三、
技術性能:
1、輸入電源:三相四線(或三相五線)~380V±10% 50Hz
2、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
3、裝置容量:<0.5kVA
4、重 量:50kg
5.、外形尺寸:700×600×1700mm
6、安全保護:具有漏電壓、漏電流保護裝置,安全符合國家標準
四、
基本配置與功能:
1、實訓柜:采用鐵質雙層亞光密紋噴塑結構裝有四個移動輪,方便移動,柜體為藍色,柜門為白色,漂亮大氣.面板為鐵質:彩色噴繪,
2、交流電壓表1:測量范圍0~500V,精度1.5級,用于監測電源電壓,提供控制屏工作所需的三相交流電源,可由電源總開關來控制。配有一只萬能開關,切換輸入電網電壓值。
3、電流表3只:測量范圍5A,測量在線電流
4、安全保護體系:設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護,可對人身及設備進行有效保護
5、電氣控制柜部分:這一部分包括控制繼電器、交流接觸器、熱保護繼電器等
6、電氣控制柜門上就是控制面板、提供各種按鈕。萬能開關、電壓表、電流表、指示燈等。柜子內提供低壓斷路器、壓力控制器、溫度控制器、時間繼電器、供液電磁閥、各種保護指示燈及各種控制按鈕等.
7、為保護設備中的系統電氣使用的各個電氣元件:如開關、電壓表、電流表、指示燈等。低壓斷路器、壓力控制器、溫度控制器、時間繼電器、供液電磁閥、各種保護指示燈及各種控制按鈕,都分別用電線連接到時了特殊的接線端子上,在使用過程中,只需要用導線直接連接,不會損壞系統中的無器件,經久耐用。
8、為了避免元件圖接線圖的丟失和損壞,柜體內電氣裝板上每一個電器元件下面都噴繪有紅色接線圖,與元件的接線圖一致,
五、考核系統:
1、計算機可監控每個學生臺考試成功與失敗。
2、具有發卷功能。
3、具有收卷功能。
4、試卷清零功能。
5、具有密碼進入功能。
6、可以對學生成功進行統計,打印等功能。
7、具有自動檢測老師臺與每學生臺的通訊情況。
8、學生輸入故障碼連繼三次錯誤,電腦自動顯示實驗失敗。
9、學生輸入故障碼三次,有一次正確電腦自動顯示實驗成功。
10、每個實驗?zāi)K都設置有考核接口,已設置多個故障點。
11、考核裝置可對每種機型的各電路單元進行考核。
六、實訓項目:
1、中央空調電氣控制設備的認識與了解
2、中央空調電氣控制系統的運行
3、設故與排故訓練
4、認識中央空調的結構及設備的實訓
5、中央空調啟動和停止的實訓
6、中央空調的制熱運行、調節操作實訓
7、中央空調的制冷運行、調節操作實訓
8、對中央空調的運行工況及各運行參數進行檢測實訓
9、中央空調機的工作流程
10、電氣電路的設計
11、實訓操作的現場操作的區別
12、現場電路的檢修
七、配置表:

序號 名稱 數量 單位
1 高低壓力保護器 1 個
2 中央空調控制器010 1 個
3 漏電開關4+N10a 1 個
4 380V電壓表 1 個
5 電流表 1 個
6 按鈕 5 個
7 旋鈕 5 個
8 22ac/220v指示燈 8 個
9 16ac/220v指示燈 4 個
10 考核軟件 1 個
11 智能考核系統 1 個
12 中央空調控制器 1
13 交流接觸器 6 個
14 中央空調機組控制柜 1
15 房間溫度控制器-液晶 1 個
16 電磁閥3/8 1 個
17 房間電磁閥3/8 1 個
18 指示燈 5 個
19 急停開關 1 個
20 萬能檢測開關-3相 1 個
21 A2連接線(單頭) 3
22 10K模擬電位器 1
23 小超人電動機綜合保護器 1 個
24 延時繼電器220V/100s 3 個
25 電動機220/380V 1 個
26 實驗指導書茂育配套 1
