MYN-536流量控制測量裝置
流量控制測量裝置-結構特點是微小、緊湊、美觀、安全。該設備可對流量、組成閉環PID調節液位控制系統或PID調節流量控制系統。通過智能調節儀的通訊口與上位機通訊，控制參數可以在智能控制儀表中以及上位機中設置。上位機軟件采用MCGS全中文工控組態軟件，實現在線檢測、控制、參數修改、數據的存儲分析、實時曲線和歷史曲線顯示和打印。本裝置具有多重安全保護，提供IEC標準信號及相關測試點供單片機接入進行編程實驗。本實驗裝置，采用工業級傳感器，IEC標準的信號輸出。適用于測控、自動化、計算機、機電控制、信息工程、機電一體化等專業。
一、產品特點
實驗采用引進流量控制的一個例子控制工程，該系統與組件的構建在工業中常用的數字控制器，可自由選擇的參數：P，I，D和所有組合可選的通過USB軟件ZYRT650.40。
二、技術說明

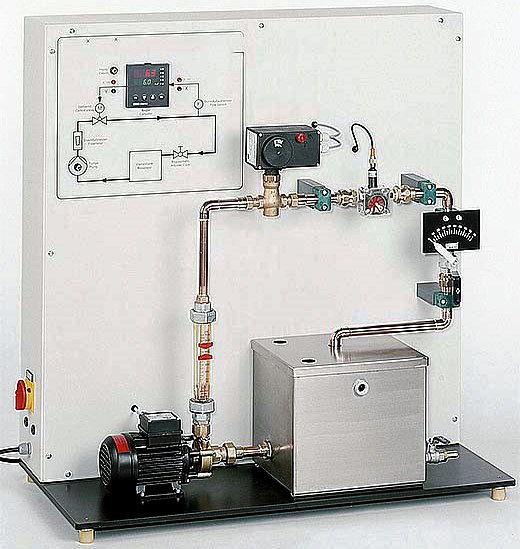

1、單元提供了全面的實驗介紹了控制工程使用流量控制。所有組件都清楚地列出一垂直的前面板上。大幅面過程示意圖提供幫助理解。一種泵從儲罐到管道部分提供水。該流速由一個槳輪傳感器測量。透明轉子流量計使得能夠非常清楚地觀察到控制過程。所使用的控制器是先進的數字工業控制器。在控制回路中的致動器是電控閥。管段中一球閥使得能夠產生干擾變量。
2、儀表和控制軟件（ZYRT650.40）與接口模塊（USB）是作為附件提供。這使得關鍵過程變量來表示，并且控制功能執行。
3、該結構良好的教學材料闡述了基本原理，并提供循環漸進的實驗指南。
三、技術數據
1、儲罐：不銹鋼；容量：15L；
2、泵3級：功耗：90W；最大流量：83L/min；最大壓頭：6m；
3、傳感器：3. 50L/min；
4、電動調節閥：KVS：5.7m?/h；
5、控制器參數化為P，PI或PID控制器；
6、過程變量為模擬信號：0-10V；通過軟件連接；
7、尺寸和重量長寬高：1000x500x1070mm；
8、重量：約55Kg；
四、學習目標/實驗
1、控制工程基本原理；最新的工業控制工程部件：控制器，傳感器，執行器；
2、先進的多功能數字控制器操作和參數的設置：如參數設置為P，PI和PID控制器；對干擾和控制響應研究；
3、不同的控制器參數對穩定性和控制質量的影響； -打開和關閉控制回路的性能研究與附件ZYRT650.40在一起：熟悉的IC軟件和使用；
4、流量PID智能儀表控制實驗。
5、流量PID上位機組態控制實驗。
6、研究分析不同P、I、D參數值對控制系統的動態特性、靜態特性的性能影響與評價。
7、利用中文組態軟件和實驗裝置，進行組態工程編程訓練實驗
友情提示：
1、設備驗收：各采購單位收貨時請檢查流量控制測量裝置的貨品外觀，核實流量控制測量裝置的數量及配件，拒收處于受損狀態的流量控制測量裝置；
2、設備質保：茂育將為各采購單位提供流量控制測量裝置產品說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對流量控制測量裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌牧髁靠刂茰y量裝置選型錯誤或購買流量控制測量裝置數量錯誤，造成流量控制測量裝置的退換貨要求，將不被接受；
4、設備貨期：流量控制測量裝置的發貨期為參考值，如您需要了解流量控制測量裝置的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對流量控制測量裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關流量控制測量裝置的技術咨詢。
