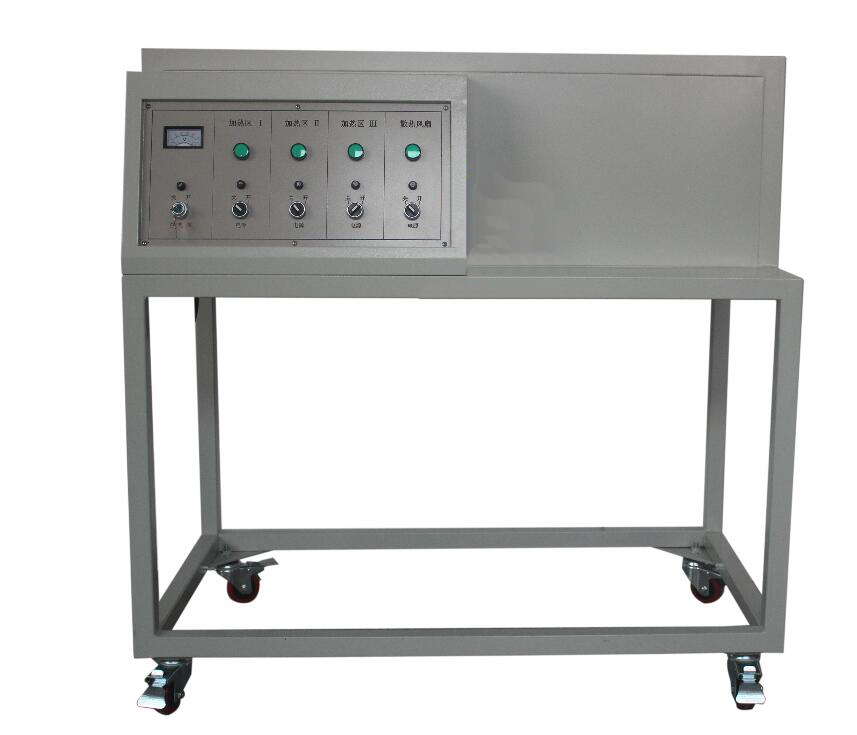

MYN-543管式加熱爐溫度控制系統實驗裝置
2、加熱爐內部含有三段加熱區,每段加熱區均可單獨進行溫度控制。每段含有單獨的溫度變送器及加熱器,可單獨進行溫度控制實驗。
3、加熱溫度可高達600℃。
4、散熱風扇具備平滑調速功能,可依據實際實驗效果改變散熱風扇功率。
5、上位機采用組態軟件,能實時的監測各種控制信號。用于快速構成和生成上位機監控系統的組態軟件系統,能夠完成現場數據采集,流程控制、動畫顯示、報表輸出、實時和歷史數據的處理,報警和安全機制、趨勢曲線及企業監控網絡的功能。應用C語言編輯腳本命令,通過通訊協議連接外部通訊設備,實現上位機數據監控。要求能夠滿足本科生實驗教學、課程設計、畢業設計等實踐教學需要。
1)上位機系統監控畫面由各種圖形器件構成,這些靜態和動態的圖形構成整個系統的模擬畫面。一些器件的圖形直接從圖庫中加在出來,形成示意圖,包括其中的加熱爐,溫度傳感器,計算機,智能儀表等。
2)要求各個設備器件上顯示的為該器件測得的實際值,由輸入輸出文本構成,這些測量值都是讀取內部變量顯示出來的。這些便于實驗時觀察實驗現象和讀取實驗數據。
3)PID參數設置界面:此界面包括實驗時的設定值和反饋值、調節器的輸出值、PID參數的設定值,通過這些數據可及時知道實驗過程中的各項參數,可依據實驗數據實時更改PID參數,直至獲得理想的實驗曲線。
6、要求裝有多種遠程數據采集模塊,主要用于與計算機進行數據通訊。8通道模擬量輸入模塊,輸入量為1-5V;4通道模擬量輸出模塊,輸出信號為4-20mA。
7、輸入電壓:220V/50Hz;
8、加熱溫度:加熱溫度為25℃~600℃;
9、加熱功率:每段1.0kW,總功率3.0kW;
10、風扇功率:65W;
11、外形尺寸:L×W×H≥1000mm×600mm×1100mm(允許誤差+200mm);
12、加熱爐安裝方式:臥式安裝。
友情提示:
1、設備驗收:各采購單位收貨時請檢查管式加熱爐溫度控制系統實驗裝置的貨品外觀,核實管式加熱爐溫度控制系統實驗裝置的數量及配件,拒收處于受損狀態的設備;
2、設備質保:茂育將為各采購單位提供管式加熱爐溫度控制系統實驗裝置說明書內的質保條件和質保期,在質保范圍內提供對管式加熱爐溫度控制系統實驗裝置的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е?/span>管式加熱爐溫度控制系統實驗裝置的選型錯誤或購買本裝置的數量錯誤,造成設備的退換貨要求,將不被接受;
4、設備貨期:對的管式加熱爐溫度控制系統實驗裝置發貨期為參考值,如您需要了解管式加熱爐溫度控制系統實驗裝置的精確貨期,請與上海茂育的銷售人員聯系;
5、咨詢電話:如各采購單位對管式加熱爐溫度控制系統實驗裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關管式加熱爐溫度控制系統實驗裝置的技術咨詢。
