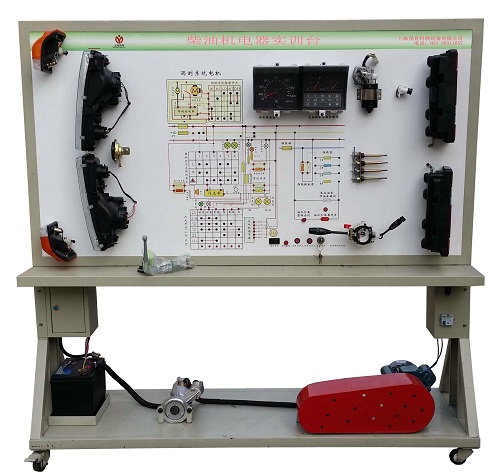

柴油機電路示教板配合大中院校、中職、部隊、汽修等專業的汽車培訓技能之用,該設備采用整車電器實物為基礎,充分展示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。通過汽車柴油機電路示教板的演示,提高學生對汽車柴油機電路示教板的初步認識,使學生了解汽車柴油機電路示教板起到更直觀更深入的教學目的。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、柴油機電路示教板功能特點:
1、真實可運行的汽車整車電器系統,充分展示汽車整車電器系統的組成結構。接通電源,操縱示教板上的各種電器開關、按鈕、真實演示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的工作過程。
2、設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和實物,認識和分析汽車整車電器各系統的工作原理。
3、示教板面板上安裝有檢測端子,可直接在面板上檢測汽車整車電器各系統電路元件的電信號,如電阻、電壓、電流、頻率信號等。
4、設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構,外形美觀;底架部分采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置。
三、技術規格:
1、外形尺寸(約):2080×700×1900mm(長×寬×高)
2、動力電源:三相四線(或三相五線)380V±10% 50Hz
3、工作電壓:直流12V
4、工作溫度:-40℃~+50℃
5、三相異步電動機
型 號:YT 100L1-4
電壓:AC 220V/380V
功率:2.2KW
轉速:1420r/min
6、鋼管:40*40*3mm
7、機柜:1.5mm冷板沖壓成形,背面設置維修門;
8、移動腳輪:100*60mm
四、基本配置(每臺):
序號 | 名 稱 | 規格型號 | 單位 | 數量 |
1 | 示教板面板 | 裝有各種檢測端子以及彩色電路圖 | 套 | 1 |
2 | 點火開關 | 茂育全新 | 個 | 1 |
3 | 組合儀表 | 原車 | 套 | 1 |
4 | 組合開關 | 原車 | 套 | 1 |
5 | 左右前大燈總成 | 原車 | 套 | 1 |
6 | 左右前霧燈 | 原車 | 套 | 1 |
7 | 左右轉向燈 | 原車 | 套 | 1 |
8 | 左右轉向邊燈 | 原車 | 套 | 1 |
9 | 左右組合尾燈 | 原車 | 套 | 1 |
10 | 牌照燈 | 原車 | 套 | 1 |
11 | 燈光開關 | 原車 | 套 | 1 |
12 | 剎車燈開關 | 原車 | 套 | 1 |
13 | 倒車燈開關 | 原車 | 套 | 1 |
14 | 危險燈開關 | 原車 | 套 | 1 |
15 | 線束 | 茂育 | 套 | 1 |
16 | 雨刮總成 | 原車 | 套 | 1 |
17 | 雨刮控制繼電器 | 原車 | 個 | 1 |
18 | 噴水電機 | 原車 | 套 | 1 |
19 | 噴水壺 | 原車 | 套 | 1 |
20 | 喇叭 | 原車 | 個 | 2 |
21 | 喇叭繼電器 | 原車 | 個 | 1 |
22 | 霧燈繼電器 | 原車 | 個 | 1 |
23 | 起動機總成 | 原車 | 臺 | 1 |
24 | 發電機總成 | 原車 | 臺 | 1 |
25 | 三相異步電動機 | YT 100L1-4 | 臺 | 1 |
26 | 蓄電池 | 茂育 | 臺 | 1 |
27 | 保險絲盒 | 茂育 | 個 | 2 |
28 | 電源總開關 | 50A | 個 | 1 |
29 | 移動臺架(帶自鎖腳輪裝置) | 2080×700×1800mm(長×寬×高) | 臺 | 1 |
30 | 故障模擬與排除裝置 | 茂育 | 套 | 1 |
31 | 教師手冊 | 茂育 | 套 | 1 |
32 | 合格證與保修卡 | 茂育 | 套 | 1 |
