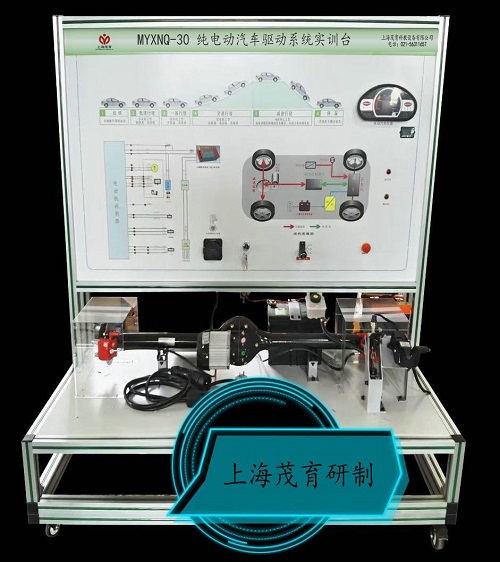

MYXNQ-30純電動汽車驅動系統實訓臺

一、純電動汽車驅動系統實訓臺-介紹：
采用真實的純電動汽車驅動系統實物為基礎，可真實展示純電動汽車驅動系統的組成結構和工作過程。適用于學校對純電動汽車驅動系統的教學需要。能滿足汽車新能源與節能實訓課程的教學需要。
二、功能特點：
1、真實可運行的純電動汽車驅動系統，充分展示純電動汽車驅動系統的組成結構和工作過程。
2、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的UV平板噴繪的彩色電路原理圖。
3、實訓臺面板上安裝有電動汽車儀表，可實時顯示動力傳遞過程、車速、電壓、溫度等、電控系統故障指示燈等參數變化。
4、實訓臺面板上安裝有檢測端子、可直接在面板上檢測各控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5、實訓臺配備有電子油門控制裝置，可方便對純電動汽車驅動系統進行加減速。
6、實訓臺配備有電源總開關、轉動部件防護罩等安裝保護裝置。
7、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
▲8、配套新能源汽車整車控制器（軟硬件一體），配套整車控制器的上位機軟件用于監控和參數標定，整車控制器滿足師生進行二次開發，實現新能源汽車控制器創新制作的功能。
三、臺技術規格
   1、工作電源：HV磷酸鐵鋰離子動力電池組
   2、工作溫度：-40℃～+50℃
   3、設備顏色：標準7032等
   4、設備鋼管：40*40*3mm
   5、設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
   6、移動腳輪：100*60mm
   7、外形尺寸：1240×600×1700mm(長×寬×高)
四、基本配置(每臺)：


序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm	套	1
2	組合儀表	電動汽車專用	個	1
3	點火開關	配套	套	1
4	主動均衡電池管理系統	ABM-BMU主動均衡電池管理系統	套	1
5	新能源汽車整車控制器（軟硬件一體）	▲含VCU整車控制器開發完整的資料	套	1
6	電機控制器	與電機配套	套	1
7	車載充電器與充電接口	與電池配套	套	1
8	DC-DC轉換器	48V轉12V	套	1
9	HV磷酸鐵鋰離子動力電池組	48V20AH	套	1
10	無刷直流電機驅動系統	48V1000W	套	1
11	半軸剎車系統	電動車專用	套	1
12	檔位開關	電動車專用	套	1
13	油門控制裝置	電動車專用	套	1
14	直流接觸器	DZ47	套	1
15	電源總開關	配套	套	1
16	移動臺架	1240×600×1700mm(帶自鎖腳輪裝置)	臺	1
17	保險絲盒	配套	套	1
18	保修卡/合格證	配套	套	1
19	教師手冊	配套	套	1
20	故障模擬與排除裝置		套	1

---
