MYXNQ-50比亞迪e5車身電氣系統實訓臺

一、比亞迪e5車身電氣系統實訓臺-簡介
選用 比亞迪e5 原裝純電動轎車原車車身和低壓控制實物系統，完整的車身進行部切處理（外露電器部件），剖面位置合理，能清楚展示內部結構。
低壓系統部件齊全，真實地體現了純電動轎車車身低壓控制系統的連接控制關系、安裝位置和運行工況參數檢測。
適合培養學員對純電動轎車，車身低壓控制系統系統故障分析與排除能力，適用于各類型院校新能源純電動汽車電器課程教學和維修實訓。
二、功能特點
1、保留車殼與車身電器低壓系統各部件，保留電氣連接方式與原車功能，實現插拔拆卸訓練，訓練線束與電器拆檢，掌握車身低壓系統零部件拆檢要點。
2、可單獨工作，DC12V電源由開關電源提供。
3、除車身外配移動教學板，教學板完整顯示車身低壓系統工作原理圖，安裝檢測端子，可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖等；

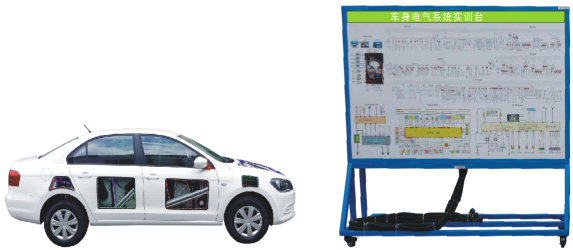

4、由原車解剖的車身平臺和教學板組成，原車車身安裝原車零部件；底部安裝4個腳輪，移動靈活，腳輪帶自鎖裝置；教學板底座上配有30cm左右的臺面，方便放置資料、輕型檢測儀器等。
5、配備智能化故障設置和考核系統。
6、配套實訓指導書，包含工作原理，實訓科目，故障設置及清除等要點。
7、原車車身配套安裝絕緣地板（耐壓/絕緣為國標產品）。
三、基本配置(每臺)

序號	名       稱	規格型號	單位	數量
1	實訓臺面板	裝有各種檢測端子以及電路終端接線端子	套	1
2	主控制器總成（主控ECU）		套	1
3	診斷座		個	1
4	點火開關		個	1
5	組合儀表		套	1
6	組合開關		套	1
7	左右前大燈總成		套	1
8	左右前霧燈		套	1
9	左右轉向燈		套	1
10	左右轉向邊燈		套	1
11	左右組合尾燈		套	1
12	牌照燈		套	1
13	閱讀燈		套	1
14	大燈開關		套	1
15	霧燈開關		套	1
16	剎車燈開關		套	1
17	倒車燈開關		套	1
18	危險燈開關		套	1
19	門控燈開關		套	1
20	冷卻液位傳感器		個	1
21	線束		套	1
22	閃光繼電器		個	1
23	冷卻液位報警繼電器		個	1
24	雨刮總成		套	1
25	雨刮繼電器		個	1
26	噴水電機		套	1
27	噴水壺		套	1
28	喇叭		個	2
29	喇叭繼電器		個	1
30	網關控制器		個	1
31	霧燈繼電器		個	1
32	手剎開關		套	1
33	中央繼電器盒		套	1
34	帶移動腳輪鋼制底座的汽車車身（局部解剖）		臺	1
35	蓄電池	12V 45Ah	臺	1
36	電源總開關	50A	個	1
37	移動臺架(帶自鎖腳輪)	2040×650×1900mm	臺	1
38	中控與車窗/后視鏡系統		套	1
39	故障模擬與排除裝置		套	1

---
