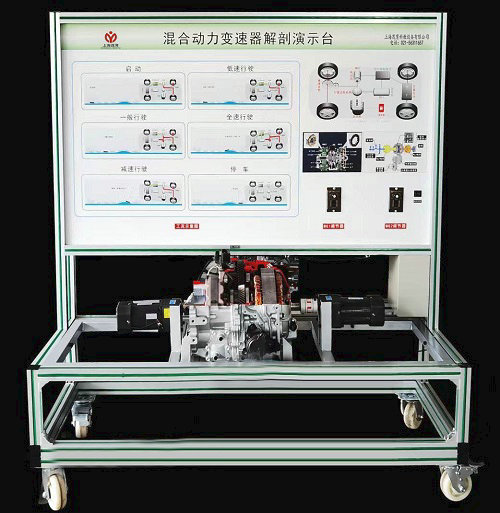

MYXNQ-71混合動力變速器解剖演示臺

混合動力變速器解剖演示臺-采用翻新豐田普銳斯油電混合動力汽車變速器總成進行剖面處理，各部件齊全，剖面位置合理，能全面展示系統內外部結構和部件的運動情況。
適用于混合動力汽車動力系統原理和機械機構的教學。
二、功能特點：
1、采用原廠油電混合動力汽車變速器系統(包括：內外附件)進行機構切剖，充分展示油電混合動力汽車變速器機構部分的內外結構。
2、系統各機械剖面采用不同顏色的油漆進行噴涂。
3、由2只單相齒輪減速感應電機驅動M1與M2電機各種工況的低速運轉，真實演示混聯式混合動力系統內部機械部件的運動過程。
4、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
三、技術參數：
1、外形尺寸：1400×800×1000mm(長×寬×高)
2、動力電源：三相四線(三相五線380V±10% 50Hz)
3、單相齒輪減速感應電機：
1）額定電壓：AC 220V
2）額定功率：250W
3）額定轉速：50Hz 90/1400rpm  60Hz90/1500rpm
4）減速比：30
4、工作溫度：-40℃～+50℃
四、基本配置(每臺)：
1、豐田普銳斯油電混合動力汽車變速器總成，
2、2臺單相齒輪減速感應電機，
3、三相漏電保護開關，
4、移動臺架(帶自鎖腳輪裝置)

---
