MYXNY-110交流智能充電設備實驗臺

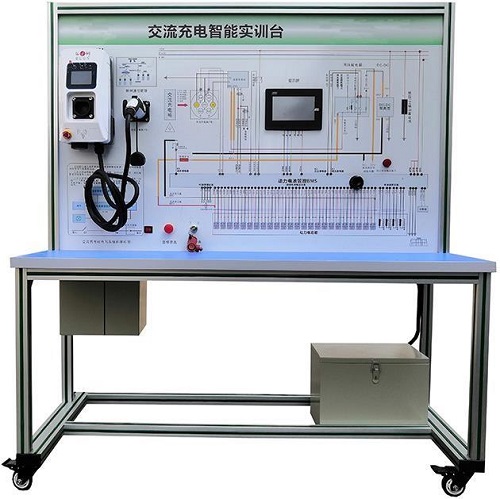

交流智能充電設備實驗臺-完整展示了新能源汽車交流充電裝置系統,全面展示了充電樁的組成、結構、原理、操作及排故障;配套國標充電槍與車載充電座,真實的鋰電池組充電負載。
二、功能特點:
1、詳細的原理框圖展示,真實可操作運行的充電系統。
2、面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖與工作原理示意圖;學員可直觀對照電動汽車充電系統結構原理圖和實物,認識和分析電動汽車充電系統的工作原理。
3、真實的交流充電樁充電端口,便于學習充電端口管腳定義及作用。
4、面板上安裝有點火開關、充電樁分解組件,工況指示燈,電源開關,電池等模塊與操縱開關。
5、帶自鎖腳輪裝置,示教板底座上配有40cm左右的桌面,方便放置資料、輕型檢測儀器等。
6、配套充電樁智能充電卡片。
7、安裝充電樁的顯示裝置,同步顯示數據。操作軟件顯示充電電壓、充電電流、充電電量、充電時間等;具有三種充電模式:按金額充電、按時間充電、按電量充電等。安全保護功能,具有輸入側過壓、欠壓保護,輸出側過壓、過流保護,過溫、短路、漏電、防雷、電池防反接等保護。具有電源、充電、故障三種狀態指示。核心控制板可實現刷卡信息采集處理;LTE(4G)、GSM多模通訊傳輸,GPS定位,射頻識別卡系統、電流電壓參數采集處理并顯示或報警;用電量采集計量、保護等功能。
8、實現實車真實充電過程,包括 CC 信號、 CP 信號的檢測、確認及喚醒過程,充電過程中的溫度、電流、電壓檢測等。
9、充電設備可以給安裝國標插座的電動汽車或者新能源汽車其他設備真實充電操作。
10、實現充電槍握手、充電機與BMS發送與接收?qǐng)?bào)文的完整最佳充電過程。
11、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建,耐油耐腐蝕并易于清潔,帶自鎖腳輪裝置,底座上配有40cm的桌面,臺面鋪裝32mm厚彩色高密度復合板
,方便放置資料、輕型檢測儀器等。
三、產品組成:
由電動車交流單槍充電樁、智能充電卡片、顯示裝置、交流充電樁充電插座/充電槍、帶CAN車載充電機、鋰電池組與電池管理系統(帶CAN總線通訊/CC,CP控制線)等組成,可移動的臺架。
四、技術規格:
1、供電電源:AC220V ±10% 50Hz
2、供電電流:最大16A
3、工作溫度:-40℃~+50℃
4、外形尺寸:1500×700×1700mm(長×寬×高)
5、產品工藝標準:
設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建,耐油耐腐蝕并易于清潔,臺面鋪裝32mm厚彩色高密度復合板。
6、充電樁:220V 、 3KW 、 16A
五、實訓項目:
1、充電樁內部電路原理實訓。
2、充電樁的部件組成及作用實訓。
3、充電樁的操作方法實訓。
4、操作充電樁對蓄電池充電全過程實訓。
5、故障設置、排除思路和方法實訓。
6、充電槍握手、充電機與BMS報文發送與接收驗證。
六、基本配置(每臺):
序號 |
名稱 |
規格型號 |
單位 |
數量 |
1 |
檢測控制面板 |
裝有各種檢測端子,彩色電路圖和工作原理示意圖 |
套 |
1 |
2 |
充電樁組件 |
國標220V 16A,3KW |
套 |
1 |
3 |
充電插座與充電槍 |
國標 |
套 |
1 |
4 |
智能充電卡片 |
配套 |
套 |
1 |
5 |
電池管理系統 |
電池管理系統(帶CAN總線通訊/CC,CP控制線) |
套 |
1 |
6 |
電池組 |
48V20AH |
套 |
1 |
7 |
模擬指示燈 |
配套 |
套 |
1 |
8 |
操作開關 |
配套 |
套 |
1 |
9 |
直流接觸器 |
配套 |
套 |
1 |
10 |
移動臺架 |
1500×700×1700mm (帶自鎖裝置) |
臺 |
1 |
11 |
故障模擬與排除裝置 |
配套 |
套 |
1 |
12 |
保險絲盒 |
配套 |
套 |
1 |
13 |
保修卡/合格證 |
茂育配套 |
套 |
1 |
14 |
教師手冊 |
茂育配套 |
套 |
1 |
