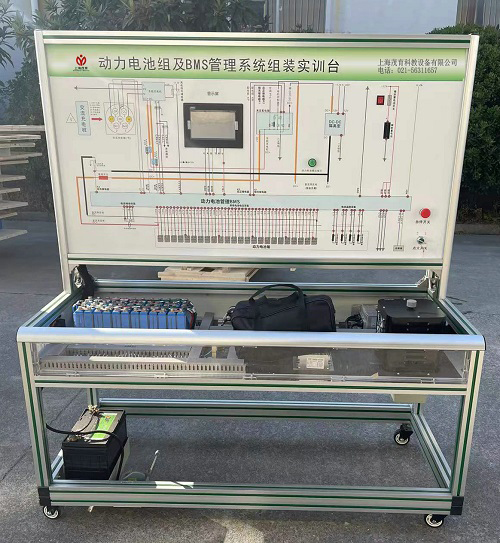

MYXNY-54C動力電池及BMS管理系統實訓臺

動力電池及BMS管理系統實訓臺-選用新能源車輛磷酸鐵鋰動力電池包，單體電池 3.2V 10AH，共16串，帶CAN總線的一體機BMS電池管理系統，有被動均衡功能；真實地呈現了磷酸鐵鋰動力電池包核心零部件之間的連接控制關系、安裝位置和運行參數，以及高壓系統安全注意事項，并培養學員對磷酸鐵鋰動力電池包(BMS)故障分析和處理能力。適用于了解與驗證電動汽車的動力電池參數進行實時監控、故障診斷、SOC估算、短路保護、絕緣檢測、充放電控制、均衡等功能，并通過CAN總線的方式與車輛集成控制器及帶CAN通訊的車載充電機進行信息交互，保障電動汽車高效、可靠、安全運行的BMS教學實訓實驗。
二、功能特點：
1、真實可運行的新能源動力電池充放電總成，充分展示各主要零部件組成結構和邏輯控制關系。
2、各主要部件安裝在實訓臺上，電氣連接方式與實車相同，可以方便拆卸，讓學員在拆裝連線過程掌握高壓系統零部件拆裝要點和安全保護。
3、BMS電池管理系統帶被動均衡功能，帶開關控制保護（單體斷線、短路、過壓、欠壓、過流、過溫），與充電機CAN通訊，通過BMS控制車載充電機工作，估算SOC(荷電狀態)等。
3.1）具有單體電壓數據采集、總電壓數據采集、電流采集、溫度采集。
3.2）具有完備的故障等級報警功能，包括電壓、電流、溫度等故障報警。
3.3）具有SOC估算功能。
3.4）具有充放電控制功能。
3.5）具有被動均衡管理功能。
3.6）系統開關無源機械觸點。
4、動力電池包顯示器（7寸觸摸屏）安裝在面板上，可以觀察充放電過程各項參數，掌握動力電池包充放電過程控制邏輯和主要部件參數變化規律。（配套可正常運行操作的BMS上位機檢測標定軟件）。
5、實訓臺配放電模塊，模仿車輛能量消耗過程，放電電流大小可以選擇動力電池包設置有新能源汽車機械維修開關，可以打開上蓋觀察；高壓電器連接器均采用國標產品，性能可靠。
6、實訓臺配備12V電源接地機械開關，可隨時斷開12V接地，切斷整個系統電源。
7、動力電池包輸出線路另配機械斷開式緊急開關，適用于緊急情況下很輕松斷開主電源回路。
8、UV平板噴繪彩色面板完整顯示動力電池包，充電，放電工作原理圖，并安裝用檢測端子，可實時檢測各種狀態下參數變化。
9、實訓臺由移動實訓臺(帶原理面板)組成，實訓臺水平放置，安裝主要零部件；實訓臺底部安裝4個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。
10、配備故障設置和考核系統，故障點不少于15個。
11、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板。
12、配備放電負載系統，可以讀取放電過程各項參數。
13、配備CAN診斷系統（包括軟硬件），可以讀取充放電過程各項參數及故障數據。
三、技術規格：
1、外形尺寸： 1500×700×1700mm（長*寬*高）
2、輸入電源： AC220V±10%  50Hz
3、工作電源： DC12V4.動力電池類型：環保型磷酸鐵鋰動力電池（單體電池3.2V10AH）動力電池串?dāng)?shù)：16
4、工作溫度：-20°～60°
5、BMS鋰電管理一體機：帶CAN通訊
6、動力電池包顯示屏： 7寸觸摸屏
7、高壓大電流繼電器：線圈電壓：12VDC,最大額定工作電壓：1000VDC,額定電流：400A。8、產品工藝標準:設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面鋪裝32mm厚彩色高密度復合板。
四、實訓項目：
1、新能源動力電池包（BMS）控制原理認知。
2、新能源動力電池包（BMS）主要零部件功能認知。
3、新能源動力電池包（BMS）各種狀態下邏輯控制關系，掌握電流，電壓，電池壓差，電池溫度等參數變化規律認知。
4、BMS如何采集動力電池組壓差，并控制充電和放電過程實訓實驗。
5、BMS如何采集動力電池組溫差，并控制充電和放電過程實訓實驗。
6、新能源高壓系統操作安全注意事項，高壓連接器插拔方法實訓實驗。
7、新能源動力電池包（BMS）故障分析與診斷。
8、新能源動力電池包（BMS）拆裝與維護實訓。
9、新能源動力電池（BMS）管理系統CAN總線測試與控制實訓。
五、基本配置：
磷酸鐵鋰動力電池包，BMS鋰電管理一體機，動力電池包觸摸顯示屏，車載充電機，國標充電插口，國標充電槍，緊急斷電開關，霍爾電流傳感器，直流接觸器，DC-DC轉換器，輔助蓄電池，放電控制繼電器與放電負載電阻，可移動實訓臺(帶檢測端子的原理面板)。其他要求
★配套可實現波形檢測、波形保存、波形分析、三用表等功能的儀表儀器。
★具有國家專利技術,有專利可得分，與本項目設備無關聯的專利不得分。
★要求提供真實設備視頻演示。
★要求提供BMS上位機軟件電腦演示動力電池檢測與標定。

---
