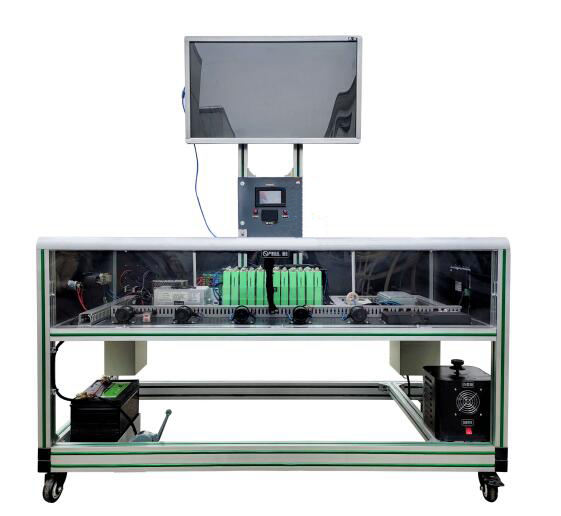

MYXNQ-145動力電池PACK裝調與檢測平臺

一、動力電池PACK裝調與檢測平臺-產品簡介
本裝置選用新能源車輛磷酸鐵鋰動力電池包,單體電池(3.2V20AH,共24串),帶CAN總線的一體機BMS電池管理系統,有被動均衡功能;真實地呈現了磷酸鐵鋰動力電池包核心零部件之間的連接控制關系、安裝位置和運行參數,以及高壓系統安全注意事項,并培養學員對磷酸鐵鋰動力電池包(BMS)故障分析和處理能力。實訓臺具有4個測試工位,各個工位可同時對24節單體電池電壓信號;主接觸器吸合及斷開信號;預充接觸器吸合及斷開信號;CAN通訊信號等進行測量,面板平鋪安裝,測量面板采用5mm厚亞克力板,亞克力板上噴涂檢測端子名稱。適用于了解與驗證電動汽車的動力電池參數進行實時監控、故障診斷、SOC估算、短路保護、絕緣檢測、充放電控制、均衡等功能,并通過CAN總線的方式與帶CAN通訊的車載充電機進行信息交互,保障電動汽車高效、可靠、安全運行的BMS教學實訓實驗。
二、
能特點
1、真實可運行的新能源動力電池充放電總成,充分展示各主要零部件組成結構和邏輯控制關系。
2、各主要部件安裝在實訓臺上,電氣連接方式與實車相同,可以方便拆卸,讓學員在拆裝連線過程掌握高壓系統零部件拆裝要點和安全保護。
3、BMS電池管理系統帶被動均衡功能,帶開關控制保護(單體斷線、短路、過壓、欠壓、過流、過溫),與車載充電機CAN通訊,通過BMS控制車載充電機工作,估算SOC(荷電狀態)等。
   3.1具有單體電壓數據采集、總電壓數據采集、電流采集、溫度采集。
   3.2具有完備的故障等級報警功能,包括電壓、電流、溫度等故障報警。
   3.3具有SOC估算功能。
   3.4具有充放電控制功能。
   3.5具有被動均衡管理功能。
   3.6系統開關無源機械觸點。
4、動力電池包顯示器(7寸觸摸屏)安裝在面板上,可以觀察充放電過程各項參數,掌握動力電池包充放電過程控制邏輯和主要部件參數變化規律。(配套可正常運行操作的BMS上位機檢測標定軟件)。
5、實訓臺配放電模塊,模仿車輛能量消耗過程,放電電流大小可以選擇動力電池包設置有新能源汽車機械維修開關,可以打開上蓋觀察;高壓電器連接器均采用國標產品,性能可靠。
6、實訓臺配備12V電源接地機械開關,可隨時斷開12V接地,切斷整個系統電源。
7、動力電池包輸出線路另配機械斷開式緊急開關,適用于緊急情況下很輕松斷開主電源回路。
8、UV平板噴繪彩色面板完整顯示動力電池包,充電,放電工作原理圖,并安裝用檢測端子,可實時檢測各種狀態下參數變化。
9、實訓臺由移動實訓臺(帶原理面板)組成,實訓臺水平放置,安裝主要零部件;實訓臺底部安裝4個腳輪,移動靈活,同時腳輪帶自鎖裝置,可以固定位置。
10、配備故障設置和考核系統,故障點不少于15個。
11、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建,耐油耐腐蝕并易于清潔,臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹,帶4個帶自鎖裝置萬向腳輪,便于移動。
12、配備線性放電負載系統,可以讀取放電過程各項參數。
13、配備CAN診斷系統(包括軟硬件),可以讀取充放電過程各項參數及故障數據。
14、配套實訓指導書等教學資料,完整講述工作原理,實訓項目,故障設置及分析等要點。
15、實訓臺具有4個測試工位,各個工位可同時對24節單體電池電壓信號;主接觸器吸合及斷開信號;預充接觸器吸合及斷開信號;CAN通訊信號等進行測量,面板平鋪安裝,測量面板采用5mm厚亞克力板,亞克力板上噴涂檢測端子名稱及安裝檢測端子。
16、系統結構原理示教面板模塊采用仿真汽車模型,仿真汽車模型采用1.5mm冷板沖壓成形,面板采用UV平板噴繪系統彩色結構原理圖,學員可直觀對照結構與原理電路圖和實物,認識和分析系統的工作原理。
三、
技術規格
1、外形尺寸:1500×770×1700mm(長*寬*高)
2、輸入電源: AC220V±10%  50Hz
3、工作電源: DC12V
4、動力電池類型:環保型磷酸鐵鋰動力電池(單體電池3.2V 20AH,24串)
5、工作溫度:-20°~60°
6、BMS鋰電管理一體機:帶CAN通訊
7、動力電池包顯示屏:7寸觸摸屏
8、高壓大電流繼電器:線圈電壓:12VDC,最大額定工作電壓:1000VDC,額定電流:400A。
四、
實訓實驗項目
1、新能源動力電池包(BMS)控制原理認知。
2、新能源動力電池包(BMS)主要零部件功能認知。
3、新能源動力電池包(BMS)各種狀態下邏輯控制關系,掌握電流,電壓,電池壓差,電池溫度等參數變化規律認知。
4、BMS如何采集動力電池組壓差,并控制充電和放電過程實訓實驗。
5、BMS如何采集動力電池組溫差,并控制充電和放電過程實訓實驗。
6、新能源高壓系統操作安全注意事項,高壓連接器插拔方法實訓實驗。
7、新能源動力電池包(BMS)故障分析與診斷。
8、新能源動力電池包(BMS)拆裝與維護實訓。
9、新能源動力電池(BMS)管理系統CAN總線測試與控制實訓。
、基本配置
磷酸鐵鋰動力電池包與鐵制電池箱(單體電池3.2V 20AH,24串)、BMS鋰電管理一體機、動力電池包觸摸顯示屏、車載充電機、國標充電插口、國標充電槍、緊急斷電開關、霍爾電流傳感器、直流接觸器(包含充電繼電器、總正繼電器、總負繼電器、預充繼電器)、DC-DC轉換器(72V-12V30A)、輔助蓄電池(12V45AH)、放電控制繼電器與放電負載電阻、預充電阻器、可移動實訓臺(1500×770×1700mm 帶自鎖腳輪裝置,結構原理面板1500×843mm)、故障模擬與排除裝置、43寸一體機、設備操作說明書。


友情提示:
1、設備驗收:各采購單位收貨時請檢查
動力電池PACK裝調與檢測平臺
的貨品外觀,核實動力電池PACK裝調與檢測平臺的數量及配件,拒收處于受損狀態的設備;

2、設備質保:茂育將為各采購單位提供動力電池PACK裝調與檢測平臺產品指導書和質保期,在質保范圍內提供對動力電池PACK裝調與檢測平臺的免費維修,超出條件承諾時提供對設備的有償維修;

3、設備退換貨:各采購單位單方面原因?qū)е碌?/span>動力電池PACK裝調與檢測平臺選型錯誤或設備購買數量錯誤,造成動力電池PACK裝調與檢測平臺的退換貨要求,將不被接受;

4、設備貨期:對動力電池PACK裝調與檢測平臺的發貨期為參考值,如您需要了解動力電池PACK裝調與檢測平臺的精確貨期,請與上海茂育公司的銷售人員聯系;

5、咨詢電話:如各采購單位對動力電池PACK裝調與檢測平臺有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關動力電池PACK裝調與檢測平臺的技術咨詢;
