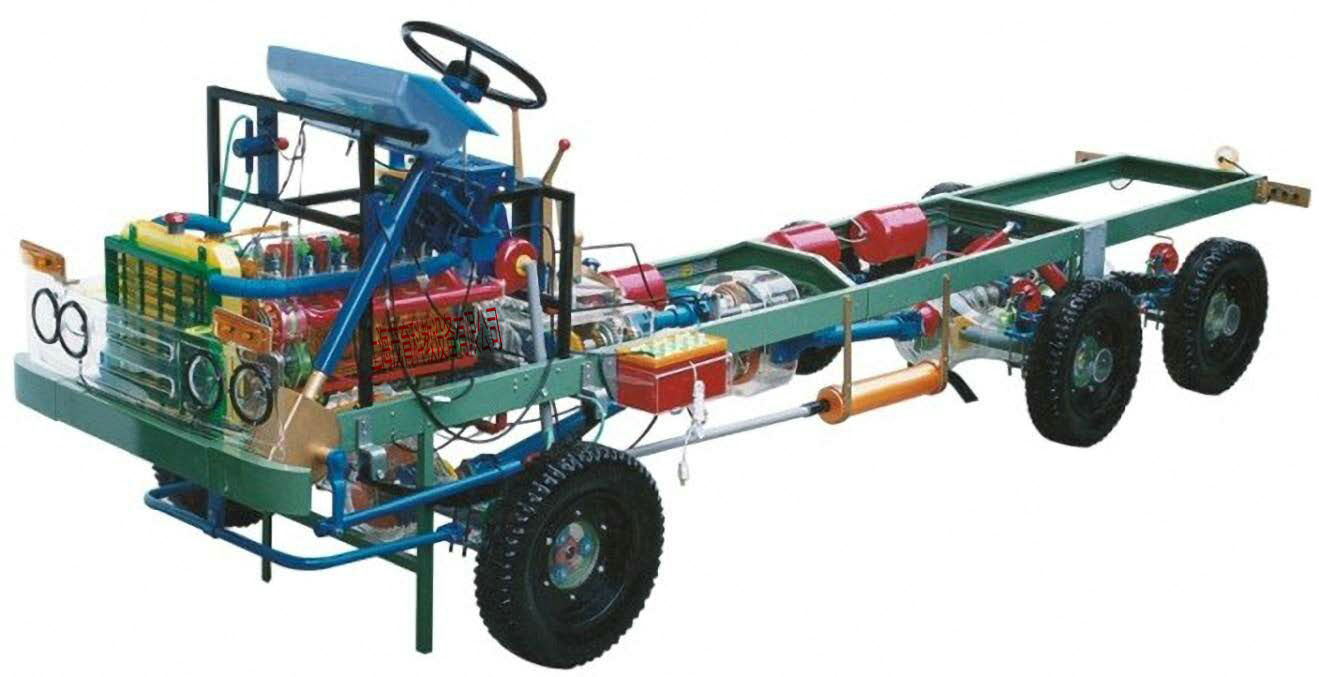

MYQTM-11斯太爾越野整車教學模型
斯太爾越野整車教學模型是采用進口有機玻璃及硬質工程塑料,鑄鋁汽車件等,部件用模具一次成形鑄造,壓鑄成各分體部件模型配裝而成整體,安裝在底盤鐵架上。全透明、直觀、內部結構清晰,各部件一目了然?神{駛、可拆裝、可調整電動演示。通過專業課程的教學和汽車模型演示,使學員較快地掌握轎車的構造和原理,提高學員對轎車的初步認識,是各汽車教學設備理想的教學模型。
二、模型結構:整車底盤,前檔板和前車燈,散熱器,發動機整體總成,變速器總成,前橋及轉向系總成,后橋總成,車輪,后檔板和后車燈,ABS制動系總成,儀表盤,離合器,制動器,手制動器,前燈架、風窗、后燈架、前大燈、前小燈、霧燈、尾燈、轉向燈、報警燈、倒車燈、油箱、水箱、電路、管路等。驅動方式,變速直流電機驅動,發動機運轉、自動變速器各檔位自動換檔方式,發動機切換進氣和ABS制動均有順反直流電機替液壓自動控制。
三、汽車模型適用范圍及技術參數:
1、本汽車模型用于各類學校的理論教學、學生實習。
2、外殼透明有機玻璃厚度(4~5mm)。
3、整車外形尺寸:3200×1350×1300mm。按實物1:0.8制造
4、重量:80 kg
5、環境溫度:5℃~35℃ 濕度:常規
6、電源:220V,50HZ
7、功率:≤200W ,
四、汽車模型詳細安裝說明:
(1)整車模型分三箱裝運:先將木箱打開把內中的防震稻草輕輕地取出,這時要注意不能用力過大,以免損壞總成及其部件。開箱完畢后將各總成及部件上的防塵尼龍打開,如有積塵,用濕布將其擦凈,逐個的放在待安裝的清潔干凈的室內。
(2)車架及支撐腳的安裝:首先安裝前、后支撐腳。
(3)發動機離合器變速箱總成(驅動部分)的安裝,因包裝運輸原因,總成上的各部件均末拆下,因此必須小心輕放。然后,將總成裝在車架前端,注意輕放,對準螺孔后,套上螺絲釘(6×60mm)擰緊即可。變速器的操縱機構另外裝在車架上,再將操縱機構的十字軸一端套向變速器后的變速拉軸上,并對準螺孔。
(4)驅動輪的安裝:先將前輪股總成裝上前懸掛裝置,內外萬向節已固定,只須將傳動軸安裝套對準螺孔擰緊。然后裝上轉向臂拉桿的球頭螺絲。
(5)后橋安裝,后橋總成已成整體,將兩邊的支撐點裝上,提起來再裝減振器上端的螺母,駐車制動的拉索連拉索座一起將其裝在底盤架上,和手制動手柄總成連在一起,如果手制動沒有制動效果,請調節拉桿螺母。
(6)前燈架、水箱、電瓶及油門拉桿一起拿到前端對準兩邊的四只螺孔橫向裝緊,然后插上各插頭,掛上油門拉桿的鋼絲,裝緊拉桿壓板。
(7)安裝電路:本品電路原理和實際勇士車有些區別,只能用外部電源(AC220V)供電,設有電機驅動部分、點火部分、燈光部分,其中電機部分使用交流調壓器來調節電機的輸入電壓(交流電經整流后進入直流電機),從而調節發動機的轉速。燈光部分使用的是經變壓后輸出的9V電流,前燈架設有大燈、霧燈、左右轉向燈、變光燈;后燈架設有尾燈、后轉向燈、倒車燈及霧燈。安裝時,只要對準各插頭上即可,若燈泡不亮換上備用燈泡(如安裝完畢試車時電機不按順時針方向轉動時,請將其插頭的正負極對調即可)。
(8)制動管路:制動管路在車架上基本沒有拆下,只需在連接處小心對準連接。冷卻管路是用節紋軟朔管套接的。油箱到汽油泵、到濾清器的管路都用塑料套管套接。到些安裝完畢。
五、注意事項
(1)透明整車教學模型用有機玻璃制作,堅固度有限,一定要小心輕放,以免破碎。
(2)安裝完畢后一定要保持清潔,可加防塵布,否則影響美觀。
(3)不能讓學員隨意亂動,以免損壞本產品。(如方向盤轉角不能太大,變速箱操縱不能用力硬推,驅動輪不能用手強作旋轉等)。
(4)不能在高溫陽光下暴曬,否則本產品
友情提示:
1、設備驗收:各采購單位收貨時請檢查斯太爾越野整車教學模型的貨品外觀,核實的斯太爾越野整車教學模型數量及配件,拒收處于受損狀態的設備;
2、設備質保:茂育將為各采購單位提供斯太爾越野整車教學模型說明書內的質保條件和質保期,在質保范圍內提供對斯太爾越野整車教學模型的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е滤固珷栐揭罢嚱虒W(xué)模型的選型錯誤或購買斯太爾越野整車教學模型數量錯誤,造成設備的退換貨要求,將不被接受;
4、設備貨期:對的斯太爾越野整車教學模型發貨期為參考值,如您需要了解斯太爾越野整車教學模型的精確貨期,請與上海茂育的銷售人員聯系;
5、如各采購單位對斯太爾越野整車教學模型有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關設備的技術咨詢。
