MYDJ-18滑環電動機頻敏變阻起動控制實訓柜
滑環電動機頻敏變阻起動控制實訓柜-它是將繞線式電機轉子回路通過滑環、碳刷引入地面的頻敏變阻起動柜內，在電機起動時，串入頻敏變阻器，隨著電機轉速的增加，轉子電流頻率的降低，頻敏變阻器阻抗逐步減少，達到連續限制電機起動電流的目的。電機起動結束后、還需通過接觸器或短路環將頻敏變阻短接（部分中小型電機在轉子上裝有短路環）。
串聯頻敏變阻器起動，由于頻敏變阻器實際上是一個電感元件，它降低了電機的功率因數，電機的起動比小于0.55。因此，它一般用在對起動轉矩要求不高的風機、水泵、空壓機和球磨機電機上。滑環電動機頻敏變阻起動控制實訓柜適合于交流50Hz，電壓AC380V。電流0至20A的三相繞線型異步電動機的起動，停止及運行控制。
適用于不需要頻繁操作，不可逆，不調速和不要求制動的場所，起動過程在轉子回路中接有頻敏變阻器。其阻抗值隨著電動機轉速的上升，即轉子電流頻率的減低而自動減小，從而達到限制起動電流及保證轉矩的效果。改善了電動機起動過程對輸電路的影響。
二、實訓柜工作條件：
1、輸入電源：三相五線AC380V±5%，工頻50Hz，電流20A
2、海拔高度：海拔不超過1500m；
3、環境溫度：周?chē)橘|(zhì)溫度不高于+40℃，不低于-5℃；
4、空氣濕度：空氣相對濕度不高于80%；
5、安裝角度：與垂直面的傾斜度不超過5；
6、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和絕緣的氣體及導電塵埃的地方；
7、外形尺寸：1000×600×2000mm（長寬高）；
8、設備重量：≤120Kg。
三、結構特點：

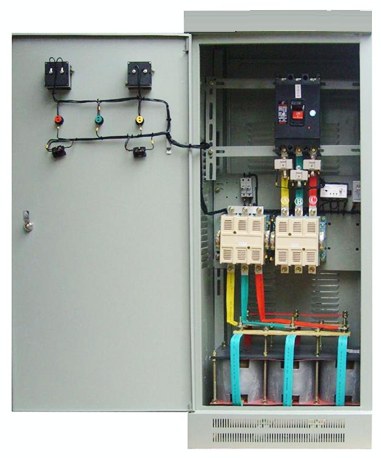

1、頻敏起動控制柜為柜式防護結構，由頻繁變阻器、自動開關、交流接觸器、熱繼電器、時間繼電器等主要元件組成，分別裝于控制柜內，指示電表及控制按紐等則分別裝于正面門板上。
2、頻敏起動控制柜前后分別設有開啟的門，以便安裝檢修； 電動機的短路自動保護采用自動開關，過載自動保護裝置采用具有溫度補償?shù)腏R 型雙金屬式熱繼電器，零電壓自動保護在一般情況下由接觸器自身來完成； 頻敏變阻器一般均備有調節抽頭，以適應各種不同情況下電動機起動用；控制柜采用自動控制方式，由控制按鈕進行操作。
3、時間繼電器為可調節，在5-60秒鐘以?xún)?nèi),可以自由調節控制時間；為便于集中控制觀測電動機運行情況，對于控制電機容量在45千瓦及以上的控制箱均裝有指示電表。
4、頻敏起動控制柜 起動性能 能自動地完成電動機的起動過程； 電動機起動過程中，定子電流不超過2.5倍額定電流；從冷態開始，允許連續起動三次但時間總和應不超過80S，兩次時間隔大于30S；
5、若連接起動時間總合已達80S 應保證本產品有四小時以上的冷卻時間，為能再次起動,以防止損壞頻敏變阻器或其它電器元件；控制柜在設計時，只考慮長時間歇起動使用，因此不適宜在頻繁起動操作條件下使用。
友情提示：
1、設備驗收：各采購單位收貨時請檢查滑環電動機頻敏變阻起動控制實訓柜的貨品外觀，核實的滑環電動機頻敏變阻起動控制實訓柜及配件，拒收處于受損狀態的滑環電動機頻敏變阻起動控制實訓柜；
2、設備質保：茂育將為各采購單位提供滑環電動機頻敏變阻起動控制實訓柜說明書，在質保范圍內提供對滑環電動機頻敏變阻起動控制實訓柜的免費維修，超出條件承諾時提供對滑環電動機頻敏變阻起動控制實訓柜的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е禄h(huán)電動機頻敏變阻起動控制實訓柜的選型錯誤或購滑環電動機頻敏變阻起動控制實訓柜數量錯誤，造成滑環電動機頻敏變阻起動控制實訓柜的退換貨要求，將不被接受；
4、設備貨期：對滑環電動機頻敏變阻起動控制實訓柜的發貨期為參考值，如您需要了解滑環電動機頻敏變阻起動控制實訓柜的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對滑環電動機頻敏變阻起動控制實訓柜有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關滑環電動機頻敏變阻起動控制實訓柜的技術咨詢。
