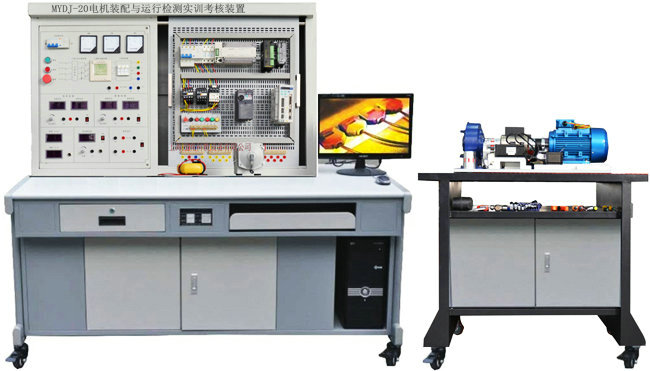

1、輸入電源:三相四線(或三相五線)~380V±10% 50Hz
2、整機功率:≤1 KVA
3、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
4、外形尺寸:展開:1850mm×700mm×1650mm(長×寬×高)
5、安全保護:具有漏電壓、漏電流保護裝置,安全符合國家標準
四、結構功能特點:
實訓裝置臺采用電源控制及采集
(一)電源控制操作箱
采用抽屜式結構,平時可推進藏于實訓裝置內,電源控制操作箱提供整臺實驗裝置所需的各種電源和檢測儀表。包含以下幾部分
1、交流電源保護裝置
(1)三相四線電源經漏電保護器和短路保護裝置,由接觸器通過起、停按鈕進行操作,輸出到面板的安全連接插座
(2)短路保護采用專利技術,當面板U、V、W輸出出現短路現象,保護裝置將斷開接觸器,并發出聲光報警。故障排除復位后方可重新啟動
2、交流電源
(1)三相可調交流電源,通過6KVA三相同軸自耦調壓器進行調壓,可輸出三相0~450V?烧{(diào)交流電源輸出處設有過流保護。
(2)輸出三相交流220V專用電源,供外部設備使用。
3、直流電源
(1)提供兩路可調直流電源為DC 30~220V/2A,并帶過載、短路保護功能;配有專用數顯表對輸出電壓電流進行顯示。
(2)5V/2A、24V/6A穩壓直流電源各一組,還有短路保護功能。
(3)0-1A穩流電源一組,用于對磁粉制動器控制。
4、測量儀表
(1)智能數字多功能交流儀表(一只)
液晶顯示,多功能電力儀表能高精度測量顯示三相電網系統中常用的電量參數,如三相電壓電流、有功功率、無功功率、頻率功率因素數等,具有顯示直觀,精度高,穩定性好,抗震動等優點。功率表精度為0.5級,電壓、電流量程分別為450V、15A。
(2)指針式交流電流表(三只):量程0-10A用于監視三相可調電源電流。
(3)數顯直流電壓表(兩只):
1)測量范圍:0-1000V, 設置2V/20V/200V/1000V四檔量程,具有量程自動切換,超量程自動報警功能。
2)2.7寸TFT液晶屏顯示四位測量值,具有超量程提示功能。
3)測量精度:±0.5%+2。
4)抽樣率:5次/秒
5)工作溫度范圍:-20℃~+50℃。
6)上位機具有實時監視及關斷功能。
(4)數顯直流電流表(兩只):
1)測量范圍:0-5A,設置 2mA/20mA/200mA/5A四檔量程,具有量程自動切換,超量程報警功能。
2)2.7寸TFT液晶屏顯示四位測量值,超量程提示。
3)測量精度:±0.5%+2。
4)抽樣率:5次/秒
5)工作溫度范圍:-20℃~+50℃。
6)上位機具有實時監視及關斷功能。
(7)數顯直流電流表(一只):量程0-1A,用于監視穩流源輸出值。
(8)數顯轉速表(一只):量程0-9999r/min,顯示轉速傳感器測量的轉速值
(9)數顯轉矩表一只(一只):量程20N.M,用于顯示轉矩傳感器測量值
(二)電機機械載體:
電機機械載體是采用鋼結構,由原動電機通過彈性聯軸器、傳動軸等不同的連接機構與扭矩傳感器對接,通過磁粉制動器對原動機進行加載。主包含以下部件:
無刷直流電動機500W、他勵直流電動機123W、磁粉制動器20Nm、動態扭矩傳感器20Nm、三相鼠籠式異步電動機370W、兩相步進電機、伺服電機SGDV-2R8A01
(三)安裝工具與輔助器材
包括工具箱、一字螺絲刀、十字螺絲刀、自動剝線鉗、斜口鉗、尖嘴鉗、壓線鉗、壓線鉗、插針、冷壓插子、游標卡尺、橡皮錘、兆歐表、鋼角尺、內六角扳手、銼刀、鋼直尺、開口扳手、活扳手、導軌C45、絕緣墊等。
(四)電機控制器件:
包括直流無刷電機控制板、變頻器0.75KW、觸摸屏6AV6 648-0BC11-3AX0、可編程控制器FX3U-32MT/ES-A、擴展模塊FX2N-16EYR、步進電機驅動器2M530、伺服驅動器SGDV-2R8A01A、無刷直流電機驅動器BL-2203C、3P空氣開關6A、熔斷器3P、交流接觸器CJX2-0910 220V、熱繼電器、輔助觸頭組F4-22、輔助觸頭組F5-T2
輔助觸頭組F5-D2
五、基本實訓功列舉:
1)三相電流的測量;
2)電力綜合顯示儀表的使用;
3)轉速表、轉矩表的使用;
4)三相異步電動機直接起動、停車的控制電路連接;
5)接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接;
6)按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接;
7)按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接;
8)三相交流異步電動機Y-△(時間繼電器切換)啟動控制電路的連接;
9)直流他勵電動機的啟?刂瓶刂
10)直流他勵電動機的正反轉控制;
11)步進電機的控制;
12)步進驅動器的參數設置;
13)步進電機的PLC開環控制;
14)交流伺服電機的控制;
15)交流伺服驅動器的參數設置;
16)交流伺服電機的PLC半閉環控制;
17)無刷直流電機驅動器參數設置;
18)無刷直流電機的控制;
19)速度傳感器的使用
20)扭矩傳感器的使用
21)磁粉制動器的使用
22)變頻器面板功能參數設置和操作實訓;
23)變頻器對電機點動控制、啟停控制;
24)電機轉速多段控制;
25)工頻、變頻切換控制;
26)基于模擬量控制的電機開環調速;
27)基于面板操作的電機開環調速;
28)變頻器的保護和報警功能實訓;
29)基于PLC的變頻器開環調速;
30)PLC控制電機順序啟動;
31)PLC控制三相異步電動機Y-△啟動電路;
32)觸摸屏的參數設置;
33)觸摸屏的編程;
34)觸摸屏、PLC、變頻器的綜合實訓;
35)各電動機的轉速、力矩、功率測量與控制;
36)電機空載性能測試;
37)電機機械特性測試;
38)電機工作特性測試;
39)電機堵轉性能測試
40)電機機械裝調實訓;
41)電機特性曲線繪制
六、設備配置:
序號 |
名稱 |
規格及參考型號 |
數量 |
1 |
電機裝配與運行檢測實訓裝置 |
|
1臺 |
2 |
電機裝配與運行檢測實訓裝置機械載體 |
|
1套 |
3 |
三相異步電動機 |
YS7124 |
1臺 |
4 |
磁粉制動器 |
20Nm |
1臺 |
5 |
動態扭矩傳感器 |
20Nm |
1臺 |
6 |
步進電機 |
2S56Q-02976 |
1臺 |
7 |
伺服電機 |
SGDV-2R8A01 |
1臺 |
8 |
無刷直流電機 |
92BL-5015H1-LK-B |
1臺 |
9 |
直流他勵電動機 |
110SZ02A1 |
1臺 |
10 |
按鈕指示燈單元 |
|
1塊 |
11 |
變頻器 |
V100 |
1只 |
12 |
觸摸屏 |
6AV6 648-0BC11-3AX0 |
1臺 |
13 |
可編程控制器 |
FX3U-32MT/ES-A |
1只 |
14 |
擴展模塊 |
FX2N-16EYR |
1只 |
15 |
步進電機驅動器 |
2M530 V4.3 |
1只 |
16 |
伺服驅動器 |
SGDV-2R8A01A |
1只 |
17 |
無刷直流電機驅動器 |
BL-2203C |
1只 |
18 |
空氣開關3P |
6A 3P |
1只 |
19 |
熔斷器 |
RT18-32 3P |
2只 |
20 |
熔斷器芯 |
R015 6A |
6只 |
21 |
交流接觸器 |
CJX2-0910 220V |
4只 |
22 |
熱繼電器 |
JR36-20 1.5-2.4A |
1只 |
23 |
輔助觸頭組 |
F4-22 |
3只 |
24 |
輔助觸頭組 |
F5-T2 0.1S-30S |
1只 |
25 |
輔助觸頭組 |
F5-D2 0.1S-30S |
1只 |
26 |
接線端子 |
TB-1512 |
6只 |
七、配套工具
1 |
工具箱 |
|
1只 |
2 |
一字螺絲刀 |
3×7.5mm |
1把 |
3 |
十字螺絲刀 |
3寸 |
1把 |
4 |
一字螺絲刀 |
|
1把 |
5 |
十字螺絲刀 |
3×7.5mm |
1把 |
6 |
自動剝線鉗 |
|
1把 |
7 |
斜口鉗 |
|
1把 |
8 |
尖嘴鉗 |
6寸 |
1把 |
9 |
壓線鉗 |
HS-06WF |
1把 |
10 |
壓線鉗 |
HS-30J |
1把 |
11 |
插針 |
QE1008 |
1000只 |
12 |
冷壓插子 |
SV 1.25-4 |
100只 |
13 |
游標卡尺 |
0-150mm |
1把 |
14 |
橡皮錘 |
|
1把 |
15 |
兆歐表 |
ZC25-4 |
1只 |
16 |
鋼角尺 |
|
1把 |
17 |
內六角扳手 |
BM-C9 |
1套 |
18 |
銼刀(扁銼) |
8寸 |
1把 |
19 |
鋼直尺 |
300mm |
1把 |
20 |
開口扳手(呆扳手) |
18-21 |
1把 |
21 |
活扳手 |
200*24 8" |
1把 |
22 |
導軌C45 |
C45 20cm |
3條 |
23 |
銅棒 |
32X160mm |
1只 |
24 |
臺虎鉗 |
QT-100 |
1臺 |
