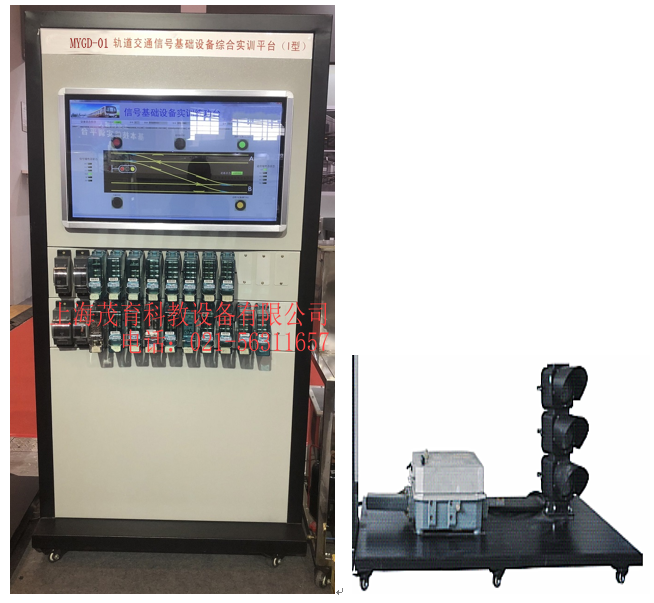

MYGD-01軌道交通信號基礎設備綜合實訓平臺

軌道交通信號基礎設備綜合實訓平臺（I型）由信號組合柜、道岔控制組合板、信號繼電器、S700K三相交流電動轉轍機、軌道電路發送盒、接收盒、衰耗盒、電纜模擬網絡盤或計軸主機、計軸磁頭、矮型信號機、信號變壓器、燈絲繼電器、XB箱、線路及控制電路狀態顯示計算機、顯示屏、多路數字量驅動采集模塊、電源模塊、斷路器、練功平臺車等設備組成。
軌道交通信號基礎設備綜合實訓平臺（I型）通過道岔操縱按鈕接通道岔控制電路，控制S700K轉轍機的定、反位的動作。在接通道岔啟動電路時、轉轍機轉換到相應的位置并給出定/反位表示表示后，在綜合顯示屏上顯示繼電器線圈和接點狀態，并勾通相應的表示電路，點亮對應的表示燈。當轉轍機不到位或故障時，給出相應提示。通過操縱按鈕接通信號機控制電路，控制各種信號顯示的開放和關閉，并能在信號控制電路上顯示相應的光帶電路，反映繼電器線圈、接點和電路的動作情況。當紅燈燈泡斷絲時給出斷絲報警提示。通過軌道區段占用/出清模擬，采用真實軌道電路發送、接收、衰耗模塊設備或計軸主機和磁頭，在綜合顯示屏上顯示軌道相關狀態，在軌道狀態發生變化時并勾通相應的表示電路，點亮對應的表示燈。
該設備還能進行道岔組合配線、導通試驗、S700K轉轍機、軌道電路/計軸、信號機設備培訓和教學。
二、配置組成：

序號	設備名稱	規格	單位	數量
1	信號組合柜	定制，且需符合鐵標要求	臺	1
2	信號繼電器	S700K轉轍機控制定型組合繼電器	個	19
3	轉轍機	S700K三相交流電動轉轍機	臺	1
4	信號機及基礎平臺	鐵路信號專用色燈信號機	套	1
5	信號變壓器	BX-30	套	1
6	XB箱及基礎平臺		臺	1
7	線路及控制電路狀態顯示計算機	定制	臺	1
8	綜合顯示屏	高分辨率顯示器	臺	1
9	數字量驅動采集模塊	多路輸入輸出	套	1
10	電源模塊		臺	1
11	斷路器			8
12	實訓平臺車	定制	臺	1
13	動作桿與表示桿間連桿		套	1
14	繼電器座、盲板、機柜安裝輔件		套	1
15	機柜配線（含連接器和電纜、配線等）		套	1

---
