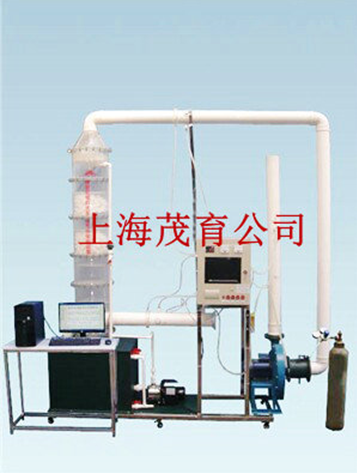

MYH-333B數據采集篩板式填料式多級氣體吸裝置
數據采集篩板式填料式多級氣體吸裝置-
原理 、用途及特點:
篩板式、填料式塔為四段落上下各二段逐級接觸式氣液傳質設備,能夠?qū)崿F(xiàn)蒸餾和吸收兩種分離操作,廣泛應用于化工、石油化工、石油等行業中。在篩板塔內,氣體保持一定的速度上升,流體沿降液管流下后,進而沿篩板水平流動與上升的氣流充分接觸,從而完成兩相間的傳質過程。篩板塔空塔速度較高,因而生產能力大,塔板效率高,操作彈性大,造價低,檢修、清理方便。本實驗裝置主要用于原理演示的教學實驗。
二、數據采集篩板式填料式多級氣體吸裝置-
技術指標及參數:
1、氣體流量=50-300m
3/h
2、循環液流量0.1~1m
3/h
3、多級塔徑:Ø 300mm×
4、多級塔高:2000mm
5、堿液對SO
2吸收效率80%以上
6、裝置外形尺寸:長2200mm寬500mm高2500mm、
7、工作電源:AC220V±10%、50Hz,單相三線制,功率1500W;安全保護:具有接地保護、漏電保護、過流保護;
8、電源線路及控制線的安裝:須使用環保阻燃電氣配線槽,規范整理符合國家標準,具有絕緣等特點,布線整齊,安裝可靠,便于查找、維修和調換線路;
三、主要配置:
1、在線進、出氣體濃度檢測系統各1套(瑞士進口SO2傳感器)2只:4-20MA輸出、測量范圍0-2000PPM,分辨率1PPM、測量范圍0-2000PPM,分辨率1PPM;
2、在線風壓、風量及風速檢測系統1套:壓力傳感器1套:316L不銹鋼殼體,遠傳顯示,量程0-10Kpa、輸出4-20MA;風量、風速測量精度:±1%;
3、風管內在線溫度、濕度檢測系統1套:遠傳顯示、溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA(4線制)、供電9-36VDC;
4、采用10.4寸彩色液晶觸摸屏、微型打印機1套:熱敏打印、打印速度50mm/s(MAX)、分辨率8點/mm和384點/行、有效打印寬帶48mm;
5、計算機通訊接口、實時記錄歷史數據和實時曲線、數據處理軟件:
6、篩板式、填料式四段氣體吸收塔1套:透明有機玻璃材質、厚度8mm,含包括附件:聚炳烯填料、除霧器、
7、人工監測進出口2組、測壓環2組,透明測壓軟管1批;
8 、SO2氣體與鋼瓶1套(10升)、氣體流量計1個、不銹鋼雙表頭氣體減壓閥1只、
9、.貯液箱1只:白色PP板、厚度10mm,含加藥口1套;
10、耐酸耐堿水泵1臺、流量:1 m3/h、揚程:15(m)功率750W;含液體噴淋分配裝置1套;
11、流量測量與調節:液體流量計1只、(LZS-25、量程:160~1600L/ h)、
12、氣塵靜態混合器1套:采用箱式靜態混合器;
13、離心通風機1臺:(電壓:220V、功率1.1Kw、轉速2900r/min)、、
14、變頻器1套:控制風機轉矩調節風量大。
15、電源控制系統:雙面亞光密紋噴塑電控箱1只、漏電保護器、帶燈自鎖按鈕開關、
16、 Ø 110連接管路及控制球閥
17、不銹鋼框架實驗臺(38mm
×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳)等組成。
友情提示:
1、設備驗收:各采購單位收貨時請檢查數據采集篩板式填料式多級氣體吸裝置的貨品外觀,核實裝置的數量及配件,拒收處于受損狀態的設備;
2、設備質保:茂育將為各采購單位提供數據采集篩板式填料式多級氣體吸裝置產品說明書和質保期,在質保范圍內提供對設備的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌臄?shù)據采集篩板式填料式多級氣體吸裝置選型錯誤或設備購買數量錯誤,造成設備的退換貨要求,將不被接受;
4、設備貨期:對數據采集篩板式填料式多級氣體吸裝置的發貨期為參考值,如您需要了解設備的精確貨期,請與茂育的銷售人員聯系;
5、咨詢電話:如各采購單位對數據采集篩板式填料式多級氣體吸裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關設備的技術咨詢;
