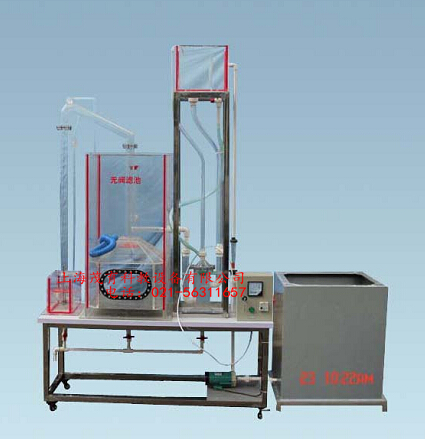

MYHj-25無閥濾池

無閥濾池，無閥濾池實驗裝置實驗?zāi)康模?/strong>
給水處理構筑物動態模型實驗的目的是配合給水處理所講授的相關內容，直觀了解構筑物型式、內部構造、水在構筑物內的流動軌跡，加深對所學內容的理解。
通過本實驗，希望達到下述目的：
1、通過模型試驗，加深對無閥濾池工作原理及性能的理解；
2、掌握無閥濾池的運轉操作方法。
二、無閥濾池，無閥濾池實驗裝置實驗原理：
原水由泵經過進水管送至高位水箱，經過氣水分離器進入濾層自上而下的過濾，濾后水從連通渠進入清（沖洗）水箱。水箱充滿后，水從出水箱溢入清水池，無閥濾池的實驗裝置見圖3-22所示。濾池運行中，濾層不斷截留懸浮物，濾層阻力逐漸增加，因而促使虹吸上升管內的水位不斷升高，當水位達到虹吸輔助管管口時，水自該管中落下，并通過抽氣管不斷將虹吸下降管中的空氣帶走，使虹吸管內形成真空，發生虹吸作用。則水箱中的水自下而上的通過濾層，對濾料進行反沖洗。此時濾池仍在進水，反沖洗開始后，進水和沖洗廢水同時經虹吸上升管、虹吸下降管排至排水井排出，當沖洗水箱水面下降到虹吸破壞管管口時，空氣進入虹吸管。虹吸作用被破壞，濾池反沖洗結束。此后，濾池又進水開始下一周期的運行。
二、無閥濾池，無閥濾池實驗裝置主要技術指標及參數：
1、環境溫度：5℃～40℃
2、處理水量：0.3～1m3/h
3、過濾濾速：8～10m/h
4、反沖洗強度：14～15L/s•m2
5、設計進、出水濁度：
6、進水：混濁度：10º～30º 出水：1º～4º
7、裝置外形尺寸：1000mm×500mm×2100mm
8、工作電源：AC220V±10%、50Hz，單相三線制，功率300W，安全保護：具有接地保護、漏電保護、過流保護、
三、無閥濾池，無閥濾池實驗裝置主要配置：
1、無閥濾池1套：透明有機玻璃材質、厚度10mm，含池體、進水槽、進水管、虹吸上升管、頂蓋、檔板、濾料層、承托層、配水系統、連通渠、沖洗水箱、出水管、虹吸輔助管、抽氣管、虹吸下降管、水封井、虹吸破壞斗、虹吸破壞管、有機玻璃池1只、反沖洗虹吸管1套、強制虹吸器1套、強制沖洗器1套、反沖洗出水井1只、反沖洗三角調節器1只、進水氣水分流器1只、進水高位水箱及自動反沖洗裝置1套、進水回氣管1根、過濾出水管1根；
2、原水箱和清水箱1只：白色PP板、厚度10mm，底板上安裝有放空閥，方便將水排凈；
3、原水箱配電機攪拌1臺、304不銹鋼攪拌槳1套；（功率25W、轉速90rpm）、
4、防腐蝕提升進水泵1臺：流量：27～32（L/min)、揚程：3.1～4.3（m）、
5、流量測量與調節：轉子流量計，污水流量1個（量程100-1000L/H）；
6、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成，
7、配套UPVC連接管道和閥門（中財品牌）。
8、不銹鋼框架實驗臺（30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

友情提示：
1、設備驗收：各采購單位收貨時請檢查無閥濾池的貨品外觀，核實設備的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供無閥濾池產品說明書和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌臒o閥濾池選型錯誤或設備購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對無閥濾池的發貨期為參考值，如您需要了解無閥濾池的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對無閥濾池有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關設備的技術咨詢；
