二、技術參數:
1、工作電源:三相五線 380V±5% 50Hz
2、安全保護:漏電保護(動作電流≤30Ma),過流保護,熔斷器保護
3、外形尺寸:660×600×2300mm
4、額定電流:100A
5、工作環境:溫度0℃~50℃
6、相對濕度35~85% 海拔<4000m
三、低壓供配電操作實訓設備結構:所有柜體均采用優質鋼板做骨架,經過機械加工成型,外表面噴涂彩色環氧聚塑,整機既堅固耐用,又美觀大方。柜子的底部采用帶剎車的萬向輪,移動和固定兩相宜,方便調整設備的擺放位置。
四、基本配置及詳細說明:
序號 |
設備名稱 |
設備型號 |
設備規格 |
單位 |
數量 |
1 |
電力變壓器 |
90KVA |
|
臺 |
1 |
2 |
計量控制實訓柜 |
MY-01A-1 |
600×600×2300mm |
臺 |
1 |
3 |
進線控制實訓柜 |
MY-01A-2 |
800×600×2300mm |
臺 |
1 |
4 |
電容補償實訓柜 |
MY-01A-3 |
800×600×2300mm |
臺 |
1 |
5 |
出線控制實訓柜 |
MY-01A-4 |
800×600×2300mm |
臺 |
1 |
6 |
三相異步電機 |
1.1KW 380V |
|
臺 |
1 |
7 |
實訓指導書 |
MY-01A |
|
份 |
1 |
8 |
工程材料 |
|
|
套 |
1 |
五、基本配置詳細說明:
序號 |
配置名稱 |
型號規格 |
1 |
電力變壓器 |

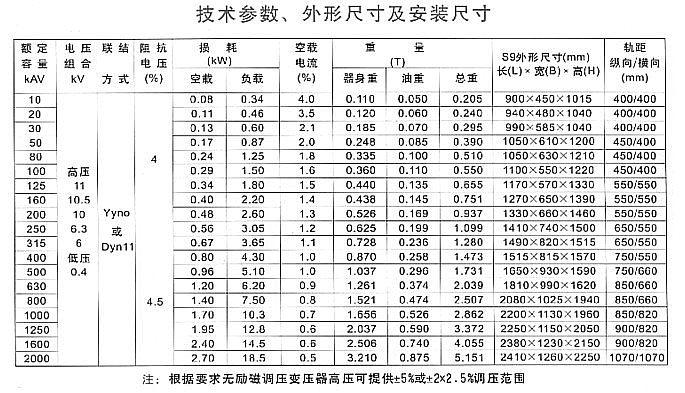

S9-50KVA;50KVA;戶外式. 環境溫度:上限+40℃,下限-25℃海拔高度:≤1000m. 空氣相對溫度:≤90%(+25℃) |
2 |
計量控制實訓柜 |
MY-01A-1配置有互感器、電能表、電壓電流表等,作為總電能的計量。學生能自行連接控制線路。 |
3 |
進線控制實訓柜 |
MY-01A-2配置有萬能式斷路器、互感器、電壓電流表,作為總電源的進線控制。學生能自行連接控制線路。 |
4 |
電容補償實訓柜 |
MY-01A-3配置有補償電容、交流接觸器、電抗器、功率因數補償控制器、電壓電流表、功率因數表等,作為電源功率因數的補償。學生能自行連接控制線路。 |
5 |
出線控制實訓柜 |
MY-01A-4配置有自動空氣斷路器、互感器、電壓電流表等,作為電能的分組控制。學生能自行連接控制線路。 |
6 |
安裝調試 |
茂育上門安裝調試 |
六、低壓供配電技術實驗裝置實驗內容:
1、電力變壓器的認知實訓
2、電壓器件的認知實訓
3、低壓一次回路圖的測繪實訓
4、低壓二次回路圖的測繪實訓
5、計量柜的接線實訓
6、進線柜的接線實訓
7、電容補償柜的接線實訓
8、出線柜的接線實訓
七、MY-01A彩圖:
八、低壓柜由:計量柜、進線柜、補償柜、出線柜四個柜體組成。
1、MY-01A-1教學低壓計量控制實訓柜
1)設備概述:主要由三相有功電能表、三相無功電能表、接線銅排等組成,用于計量線路中有功功率與無功功率。
2)技術參數:
(1)工作電源:三相五線 380V±5% 50Hz
(2)安全保護:漏電保護(動作電流≤30Ma),過流保護,熔斷器保護
(3) 外形尺寸:660×600×2300mm
(4)額定電流:250A
(5)工作環境:溫度0℃~50℃
(6)相對濕度35~85% 海拔<4000m
3)設備結構:整個柜體為鋼制結構,經過機械加工成形,外表面噴涂彩色環氧聚塑,堅固美觀。柜體的底部采用帶剎車的萬向輪,移動和固定兩相宜,方便調整設備的擺放位置。
4)設備配置: (每臺本配置):
序號 |
配置名稱 |
型 號 |
規格(長×寬×高) |
單位 |
數量 |
1 |
全鋼制結構柜體 |
|
660×600×2300 |
臺 |
1 |
2 |
三相四線有功電能表 |
DT862-4型 |
|
塊 |
1 |
3 |
三相四線無功電能表 |
DX862-4型 |
|
塊 |
1 |
4 |
電流互感器 |
|
|
套 |
3 |
2、MY-01A-2教學低壓進線控制實訓柜
1)設備概述:主要由隔離開關、萬能低壓斷路器、控制按鈕、指示燈等部分組成,主要用于線路中電源的隔離及帶負載的啟?刂啤Hf能低壓斷路器具有手動及電動儲能功能。
2)技術參數:
(1)工作電源:三相五線 380V±5% 50Hz
(2)安全保護:漏電保護(動作電流≤30Ma),過流保護,熔斷器保護
(3)外形尺寸:800×600×2300mm
(4)額定電流:250A
(5)工作環境:溫度0℃~50℃
(6)相對濕度35~85% 海拔<4000m
3)設備結構:整個柜體為鋼制結構,經過機械加工成型,外表面噴涂彩色環氧聚塑,堅固美觀。柜體的底部采用帶剎車的萬向輪,移動和固定兩相宜,方便調整設備的擺放位置。
4)設備配置:(每臺本配置):
序號 |
配置名稱 |
型號 |
規格 |
單位 |
數量 |
1 |
全鋼制結構柜體 |
|
800×600×2300 |
臺 |
1 |
2 |
三相四線指針式電流表 |
正泰 |
|
套 |
3 |
3 |
三相四線指針式電壓表 |
正泰 |
|
個 |
1 |
4 |
正泰萬能轉換開關 |
LW5D-16YH3/3 |
|
套 |
2 |
5 |
萬能式斷路器 |
DW15-200 |
|
個 |
1 |
6 |
電流互感器 |
LMZ3-0.66 |
|
套 |
4 |
7 |
控制箱 |
DK-10 |
|
個 |
1 |
8 |
電磁線圈 |
正泰 |
φ0.64 1100匝 |
個 |
1 |
9 |
分勵脫扣器線圈 |
正泰 |
交流380V 50HZ |
個 |
1 |
10 |
分閘、合閘控制按鈕 |
|
|
套 |
4 |
3、MY-01A-3教學電容補償實訓柜
1)設備概述:主要由無功功率自動補償裝置、補償電容器、電抗器、交流接觸器、熱過載繼電器、電壓表、功率因數表等部分組成,可根據驅動負載的性質自動地切換補償電容的數量。
2)技術參數:
(1)工作電源:三相五線 380V±5% 50Hz
(2)安全保護:漏電保護(動作電流≤30Ma),過流保護,熔斷器保護
(3)外形尺寸:800×600×2300mm
(4)額定電流:125A
(5)工作環境:溫度0℃~50℃
(6)相對濕度35~85% 海拔<4000m
3)設備結構:整個柜體為鋼制結構,經過機械加工成型,外表面噴涂彩色環氧聚塑,堅固美觀。柜體的底部采用帶剎車的萬向輪,移動和固定兩相宜,方便調整設備的擺放位置。
4)設備配置: (每臺本配置):
序號 |
配置名稱 |
型 號 |
規格(長×寬×高) |
單位 |
數量 |
1 |
全鋼制結構柜體 |
|
800×600×2300 |
臺 |
1 |
2 |
限流電抗器 |
XD1-16 |
|
套 |
18 |
3 |
電流互感器 |
LM2J1-0.5 |
|
套 |
3 |
4 |
交流接觸器 |
CJ20-40 |
|
套 |
6 |
5 |
熱過載繼電器 |
JR36-63 |
|
套 |
6 |
6 |
有填料管式熔斷器插座 |
RT14-32 |
|
套 |
6 |
7 |
正泰萬能轉換開關 |
LW-16 |
|
套 |
2 |
8 |
無功率自動補償控制器 |
JKG2B-6 |
|
個 |
1 |
9 |
三相四線指針式電流表 |
正泰 |
|
套 |
3 |
10 |
三相四線指針式功率因數表 |
正泰 |
|
個 |
1 |
11 |
回路控制指示燈 |
|
|
套 |
12 |
12 |
電源線 |
|
|
m |
適量 |
4、MY-01A-4教學出線控制實訓柜:
1)設備概述:
主要由隔離開關、低壓斷路器、銅排等部分組成?筛鶕負載的大小選擇相應規格的漏電斷路器控制輸出。
2)技術參數:
(1)工作電源:三相五線 380V±5% 50Hz
(2)安全保護:漏電保護(動作電流≤30Ma),過流保護,熔斷器保護
(3)外形尺寸:860×600×2300mm
(4)額定電流:250A
(5)工作環境:溫度0℃~50℃
(6)相對濕度35~85% 海拔<4000m
3)設備結構:整個柜體為鋼制結構,經過機械加工成型,外表面噴涂彩色環氧聚塑,堅固美觀。柜體的底部采用帶剎車的萬向輪,移動和固定兩相宜,方便調整設備的擺放位置。
4)設備配置: (每臺本配置):
序號 |
配置名稱 |
型 號 |
規格(長×寬×高) |
單位 |
數量 |
1 |
全鋼制結構柜體 |
|
860×600×2300 |
臺 |
1 |
2 |
回路控制指示燈 |
|
|
套 |
4 |
3 |
三相四線指針式電流表 |
正泰 |
|
套 |
4 |
4 |
萬能轉換開關 |
LW-16 |
|
個 |
1 |
5 |
塑料外殼式斷路器 |
DZ20J-100/3300 |
|
套 |
4 |
6 |
電流互感器 |
LMZ3-0.66 |
|
套 |
4 |
7 |
電源線 |
|
|
m |
適量 |
