液壓與氣動技術實驗室項目

液壓與氣動技術實驗室設備-可完成《液壓與氣動傳動》課程實驗場所，通過液壓傳動實驗?zāi)軒椭鷮W(xué)員加深理解和鞏固課程中所學的基本概念和理論，掌握基本常用液壓、氣動元件的特性，熟悉傳動基本回路和基本傳動系統的組成和工作原理，培養學員觀察能力和分析能力，以及掌握所學知識解決實際問題的能力。





二、液壓與氣動技術實驗室-配置要求：

序號	設備名稱	所開實驗?zāi)康?/strong>	數量

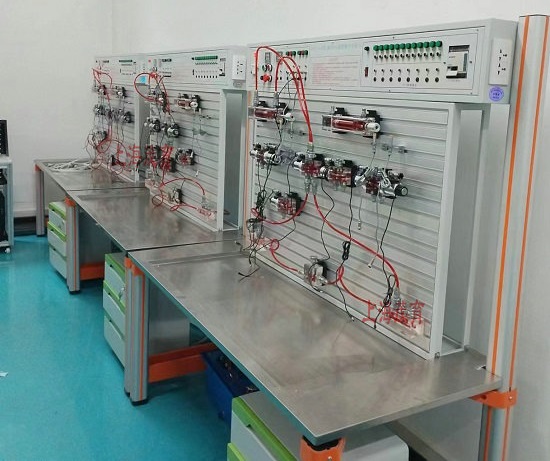

1	MYYA-12A氣動PLC控制實驗臺	一、氣動與液壓實訓室設備是適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》《氣動控制技術》《 PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計，可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握PLC可編程序控制器的功能，控制原理及編程技巧等。 二、實驗?zāi)康模?br /> 1、單作用氣缸的換向回路 2、雙作用氣缸的換向回路 3、單作用氣缸速度控制回路 4、雙作用氣缸單向調速回路 5、雙作用氣缸雙向調速回路 6、速度換接回路 7、緩沖回路 8、二次壓力控制回路   9、高低壓轉換回路 10、計數回路 11、延時回路 12、過載保護回路 13、互鎖回路 14、單缸單往復控制回路 15、單缸連續往復動作回路 16、直線缸順序動作回路 17、多缸順序動作回路 18、雙缸、同步動作回路 19、多缸聯動回路 20、卸荷回路 21、或門型梭閥的應用回路 22、快速排氣閥應用回路 23、PLC的指令編程，梯形圖編程的學習及應用 24、PLC編程軟件的學習和使用 25、PLC與計算機的通訊，在線調試、監控 26、PLC控制的液壓基本回路（優化控制）	10臺

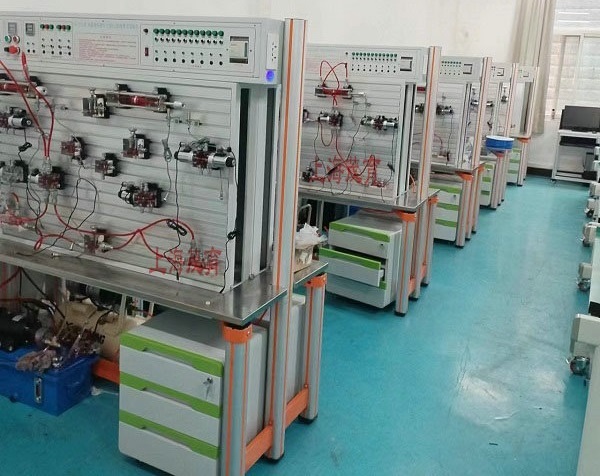

2	MYYA-12B透明液壓PLC控制教學實驗臺	一、實驗臺是根據高校機電一體化對氣、電、液控制的教學大綱要求，綜合了液壓PLC控制實驗臺的優點，采用了開放型綜合實驗臺結構，實驗時，可以讓學生直觀、感性地對比、了解電、液各自具有的特點、特色、及優缺點等。液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。通過與PLC比較，，可以加深對PLC可編程序控制器的了解及掌握。 二、實驗?zāi)康模?/strong> ⑴調壓控制回路 1.溢流閥壓力調定回路；               2.溢流閥限制低壓回路； ⑵卸荷回路 3．三位四通換向閥的卸荷回路     4.二位二通閥卸荷回路           5.溢流閥卸荷回路 ⑶穩壓回路 6.液控單向閥保壓回路 ⑷卸壓回路 7.節流閥卸壓回路                         8.三位四通卸壓回路      9.順序閥的泄壓回路 ⑸調速回路 10.進油節流調速回路,                11.回油節流調速回路 12.旁路節流調速回路,                13.調速閥控制調速回路 14.差動連接增速回路                 15.用電磁閥和調速閥的減速回路 16.二位三通控制的差動回路       17.二次進給工作回路              18.差動工作換接回路               ⑹同步回路 19.節流調速閥控制的同步回路   20.雙缸同步回路                ⑺換向回路 21.換向閥控制換向回路              22.液動換向閥控制換向回路 23.行程開關控制的順序回路      24.壓力繼電器控制的順序回路 25.三位四通手動換向回路   ⑻鎖緊回路 26.換向閥鎖緊回路                     27.液控單向閥鎖緊回路	10臺
3	電腦	i5-12500 內存：8G固態硬盤：512G N(W11H,260W,3+3)	20臺
