模電數電高頻電路實驗室成套設備,模電數電高頻電路實驗臺
2024-03-22

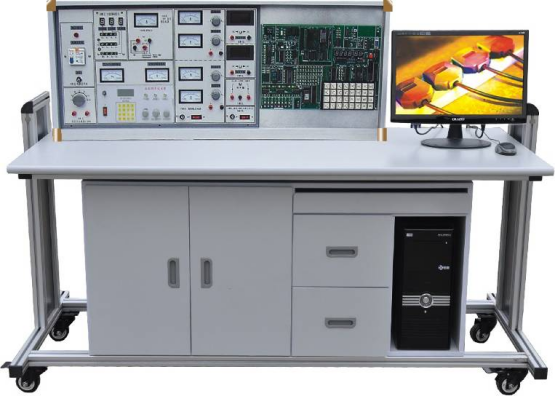

模電數電高頻電路實驗室成套設備,模電數電高頻電路實驗臺
一、產品概述:
模電數電高頻電路實驗室成套設備
含有配套的電源、信號源、電路實驗區、電路開發區,主體采用獨特的兩面板工藝,正面貼模,印有原理圖及符號,反面為印刷導線并焊接相應元器件,基本實驗電路做成單元盒式,相互獨立,提高抗干擾性,盒體透明直觀。適合大中院校及中職學校的數字電路、模擬電子技術實驗線路、高頻電路的教學和實驗。設備做到一機多用,大大節省實驗室,節省管理人員,節省資金。是學校一步到位,上規模、上檔次的理想選擇。
二、
設備
功能與結構:
(一)實驗臺部分:
1、電源:
1)電源輸入:工作電壓220V±5%(50Hz),輸入時指示燈亮。
2)電源輸出:有保險絲和漏電保護開關二級保護功能。
A組:低壓交流電壓3-24V分七檔可調,輸出電流1.5A。
B組: 二組互相獨立的0-30V直流穩壓電源,內置式繼電器自動換檔,多圈電位器連續調壓,輸出電流2A,具有預設式限流保護功能。
C組:低壓直流穩壓電源,電壓+5V,+14V,電流0.5A。
D組:單相市電輸出,供用戶自備儀器使用。
2、函數發生器:
1)波形:輸出正弦波、三角波、方波。
2)頻率范圍:5Hz-550KHz,有頻率表指示。
3、單次脈源:每撥一次鈕子開關可輸出一對正負脈沖。
4、七段譯碼器及對應譯碼顯示數碼管。
5、高頻電路實驗系統:由5路過流保護,自動恢復工作電源,實驗線路開發區,5塊透明實驗盒組成實驗區構成。
6、外測交直流二用電流表:精度0.5級,三位半數字式顯示,測量范圍:0~999mA。
7、外測交直流二用電壓表:精度0.5級,三位半數字式顯示,測量范圍:0~99V。
(二)學生實驗桌:
一桌為二座,桌面中央設置九孔通用電路插板,元件盒在其上接插成實驗電路完成實驗。元件盒盒體透明、直觀,內裝元件一目了然,盒蓋印有永不褪色元件符號,盒蓋與盒體結合采用壓卡式結構,維修拆裝方便。桌子左右各有一個柜,柜中存放元器件、貯存板,桌子中間為抽屜放置工具、萬用表、導線等。桌面尺寸:160×68cm。
三、器材配備(以24座為例,詳見發貨清單)
12臺實驗臺、12張學生實驗操作桌、l臺主控演示臺、13只MF47萬用表、13只數字萬用表、39只指針式1.5級直流電流表,25套電烙鐵及烙鐵架,13套實驗所需的電阻、電位器、電感線圈、變壓器、二極管、三極管、場效應管、集成、可控硅、邏輯電平開關、邏輯電平指示等元件盒。13套剝線鉗、螺絲刀、尖嘴鉗等工具。
四、用戶自備器材:
雙蹤示波器(20MHZ以上),高頻毫伏表(20MHZ以上),滑線變阻器,掃頻儀(50MHZ以上),高頻函數發生器(15MHZ以上),頻率計(100MHZ以上)。
五、實驗
項目:
(一)模電、數電部分:能完成“模擬、數字電子電路實驗室成套設備”的實驗項目。
(二)高頻電路部分:
1、調諧放大電路
2、通頻帶擴展電路
3、LC振蕩器電路
4、石英晶體振蕩器電路
5、諧振功率放大電路
6、丙類高頻功率放大電路
7、幅度調制電路
8、幅度解調電路
9、分立元件組成的頻率調制與解調電路
10、集成電路組成的頻率調制器
11、集成電路組成的壓控振蕩器及鎖相環電路
12、波形變換電路
