機床電氣技能實訓考核鑒定裝置,機床電氣技能實訓考核鑒定柜

一、產品概述：
機床電氣技能實訓考核鑒定裝置-是為各職業院校的電氣類專業及電工培訓機構的考核實訓設備，該設備使用于教學、實訓、實習、考核及技能鑒定而研發的實訓考核裝置。由于該裝置全部采用實際工業上應用電器，因而可靠性好、壽命長。裝置外形美觀，操作方便，直觀性強，不但可用于相關課程的課堂演示、實訓、實習，而且還可作為機床電氣控制線路維修技能的培訓。此外，它還能提供全方位真實的機床電氣故障排除的技能訓練，有效地提高學生對機床設備的維修技能。

二、裝置特點：

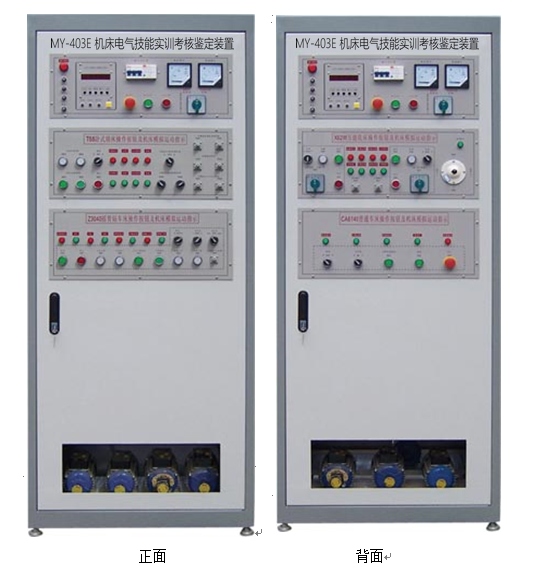

1、本裝置采用標準配電柜為主體柜，充分利用該柜雙面空間位置，把四種常用典型的機床線路組合在一個控制柜內，這四種機床分別為X62W型萬能銑床、T68型臥室鏜床、Z3040B搖臂鉆床、C6140普通車床，該控制柜的結構設計合理緊湊。一臺裝置完成四種機床實訓考核，經濟效益更加顯著。
2、直觀性強，通過操作可熟悉機床的電氣控制線路的原理和特點。
3、技能培訓用的控制線路和經特殊設計的電機，可模擬各種實際機床的電氣線路，也可滿足機床的電氣故障分析及排除的訓練要求。
4、通過一只轉換開關就能實現兩種機床電路的切換，方便快捷。
5、可以人為的設置故障點，只要通過開關切換就可設置。
6、配電柜設有電壓型漏電保護器和電流型漏電保護器，以確保操作者的安全。此外，還設有定時器兼報警記錄儀（服務管理器），為學員的考核提供了一個統一的標準。
三、技術參數：
1、輸入電壓：三相四線～380V±10% 50Hz
2、工作環境：環境溫度范圍為-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：800mm×600mm×1500mm
5、設備重量：200kg
四、主要由以下幾個部分組成：
1、控制柜門：在控制柜門面上，裝有一只交流電壓表、一只交流電流表、定時兼報警記錄儀、電壓指示切換開關；啟動、停止、急停按鈕。四種的操作按鈕和動作指示以及機床電路的切換開關；通過電壓指示切換開關，在電壓表上分別能指示電網的U_UV、U_VW、U_WU線電壓值；交流電流表用來監視負載的大小；定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源等功能。此外，還可以自動記錄由操作錯誤而造成的漏電告警次數，為學生實訓技能的考核提供了一個統一的標準。
2、控制柜主體
控制柜部分有四個機床電氣控制線路、相應的故障設置盒及演示電機組成。
五、完成的實訓項目：
1、認識低壓電氣的結構
2、C6140普通車床電氣控制培訓
3、C6140普通車床電氣線路排故考核
4、X62W萬能銑床電氣控制培訓
5、X62W萬能銑床電氣線路排故考核
6、T68型臥室鏜床電氣控制培訓
7、T68型臥室鏜床電氣線路排故考核
8、Z3040B搖臂鉆床電氣控制培訓
9、Z3040B搖臂鉆床電氣線路排故考核
10、通過操作機床，掌握常用機床的操作方法
六、控制電路配置清單：

設備	序號	材料名稱	規格型號	數量	備注
CA6140車床	1	轉換開關	LW5D-16/3,500V,16A	1
	2	熔斷器	RT14-32	6
	3	交流接觸器	LC1-D0910,110V	3
	4	變壓器	380V/110V、24V、6V	1
	5	熱繼電器	LR2-D1306	2
	6	按鈕	XB4-Ø22	3	Φ22.5mm
	7	信號燈	6V /XB6-Ø16	1	Φ16mm
	8	照明燈	24V/ XB6-Ø16	1	Φ16mm
	9	旋鈕開關	XB2-Ø22	2	Φ22.5mm
Z35型搖臂鉆床	1	轉換開關	LW5D-16/3,500V,16A	2
	2	熔斷器	RT14-32	7
	3	變壓器	380V/110V/24V/6V	1
	4	照明燈	24V XB6-Ø16	1
	5	交流接觸器	LC1-D0910,110V	5
	6	時間繼電器	RE48,110V	1
	7	行程開關	ME-8111	5
	8	交流電磁鐵	MQI-0.7N ,110V	1
	9	熱繼電器	LR2-D1306	2
	10	按鈕	XB4-Ø22	6
	11	旋鈕開關	XB2-Ø22	1
電動葫蘆電路	1	轉換開關	LW5D-16/3,500V,16A	1
	2	熔斷器	RT14-32	9
	3	交流接觸器	LC1-D0910,110V	4
	4	中間繼電器	RXL4A06B	1
	5	時間繼電器	RE48 110V	1
	6	變壓器	380V/110V/24V/6V	1
	7	熱繼電器	LR2-D1306	2
	8	旋鈕開關	XB2-Ø22	4
	9	按鈕	XB4-Ø22	5
	10	指示燈	6V XB6-Ø16	1
	11	照明燈	24V XB6-Ø16	1

	12	三相異步電動機	380v	7
	13	三相異步雙速電動機	380v	1
	14	按鈕	XB4-Ø22	4
	15	急停開關		2
	16	交流接觸器	LC1-D0910,380V	2
X62W銑床電路	1	轉換開關	LW5D-16/3,500V,16A	1	轉換開關
	2	熔斷器	RT14-32	8
	3	控制變壓器	380V/110V	1
	4	照明變壓器	380V/24V	1
	5	照明燈	24V	1
	6	電阻	680歐，50W	2
	7	交流接觸器	CJ20-10,110V	6
	8	熱繼電器	JR36-20	3
	9	交流電磁鐵	MQI-0.7N，380V	1
	10	十字開關	TCS30-1111-11/11/11/11	2
	11	按鈕	LAY7	6
	12	旋鈕開關	LAY39	2
	13	組合開關	LW5D-16/3,500V,16A	1
	14	組合開關	HZ1－10/E16,三極，10A	1
	15	組合開關	HZ1－10/E16,二極，10A	1
