一、簡介

        本實訓室主要為電氣自動化專業、機電一體化專業和生產過程自動化技術專業服務；可同時容納20個學生做實驗。此外，學院還開設了機械創新實驗設備,智能樓宇實訓設備,過程控制實訓設備,電機實訓設備,電梯實訓設備等專業實訓室。

二、過程控制實訓室開設的實驗項目

        溫度檢測和儀表校準系統組成實驗；液位檢測和儀表校準系統組成實驗； 壓力檢測和儀表校準系統組成實驗；流量檢測和儀表校準系統組成實驗；本地顯示和遠程顯示誤差校正實驗；調節閥水泵控制特性測量；變頻器水泵控制特性測量；單容、多容系統特性測量實驗；加熱容器系統特性測量實驗；管道壓力控制實驗；流量控制實驗；單容液位控制實驗；溫度控制實驗；流量比值控制實驗；流量液位前饋反饋控制實驗；流量液位串級控制實驗；水平雙容液位控制實驗；水平雙容液位串級控制。

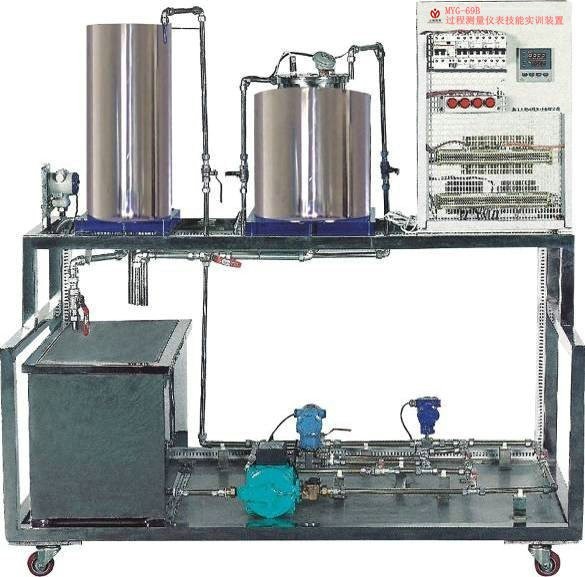

MYG-69B 過程測量儀表技能實訓裝置

過程測量儀表技能實訓裝置概述：

        過程測量儀表技能實訓裝置的設計結合了目前職業院�！痘�工測量及儀表》、《過程儀表測量》、《過程檢測儀表》以及《儀表測量工操作實訓》等課程實驗大綱的要求。 由被控對象（不銹鋼框架）和控制系統（網孔板）組成，被控對象包含動力系統、水箱、儲水箱、壓力變送器、差壓變送器、渦輪流量計、P1100、K分度熱電偶、閥門、管路等；控制系統包含網孔板、漏電保護器、開關電源、單相調壓模塊、K分度熱電偶冷端補償器、智能儀表、接線端子排、常用工具及裝置配套件等。通過該實訓裝置的使用和學習，學生能夠掌握有關過程儀表的測量及自動化儀表的安裝、測量及使用。

過程測量儀表技能實訓裝置技術指標

1、工作電源：單相三線 AC220V±10% 50Hz

2、整機容量：≤3.0kVA

3、外形尺寸：1650×720×1600mm
