電機的簡介及用途

1.概述
        電動機是把電能轉換成機械能的設備。在機械、冶金、石油、煤炭、化學、航空、交通、農業以及其他各種工業中，電動機被廣泛地應用著。隨著工業自動化程度不斷提高，需要采用各種各樣的控制電機作為自動化系統的元件，人造衛星的自動控制系統中，電機也是不可缺少的。此外在國防、文教、醫療及日常生活中(現代化的家電工業中)電動機也愈來愈廣泛地應用起來。電動機已實施出口產品質量許可制度，未取得出口質量許可證的產品不準出口。
2.結構及各部分的作用
        一般電動機主要由兩部分組成：固定部分稱為定子，旋轉部分稱為轉子。另外還有端蓋、風扇、罩殼、機座、接線盒等。定子的作用是用來產生磁場和作電動機的機械支撐。電動機的定子由定子鐵心、定子繞組和機座三部分組成。定子繞組鑲嵌在定子鐵心中，通過電流時產生感應電動勢，實現電能量轉換。機座的作用主要是固定和支撐定子鐵心。電動機運行時，因內部損耗而發生的熱量通過鐵心傳給機座，再由機座表面散發到周圍空氣中。為了增加散熱面積，一般電動機在機座外表面設計為散熱片狀。電動機的轉子由轉子鐵心、轉子繞組和轉軸組成。轉子鐵心也是作為電動機磁路的一部分。轉子繞組的作用是感應電動勢，通過電流而產生電磁轉矩。轉軸是支撐轉子的重量，傳遞轉矩，輸出機械功率的主要部件。
3.原理
        電動機的工作原理是建立在電磁感應定律、全電流定律、電路定律和電磁力定律等基礎上的。當磁極沿順時針方向旋轉，磁極的磁力線切割轉子導條，導條中就感應出電動勢。電動勢的方向由右手定則來確定。因?yàn)檫\(yùn)動是相對的，假如磁極不動，轉子導條沿逆時針方向旋轉，則導條中同樣也能感應出電動勢來。在電動勢的作用下，閉合的導條中就產生電流。該電流與旋轉磁極的磁場相互作用，而使轉子導條受到電磁力F，電磁力的方向可用左手定則確定。由電磁力進而產生電磁轉矩，轉子就轉動起來。
4.分類
        按其功能可分為驅動電動機和控制電動機；按電能種類分為直流電動機和交流電動機；從電動機的轉速與電網電源頻率之間的關系來分類可分為同步電動機與異步電動機；按電源相數來分類可分為單相電動機和三相電動機；按防護型式可分為開啟式、防護式、封閉式、隔爆式、防水式、潛水式；按安裝結構型式可分為臥式、立式、帶底腳、帶凸緣等；按絕緣等級可分為E級、B級、F級、H級等。
5.檢驗標準
        電動機的檢驗標準在國際上廣泛采用的是國際電工委員會(IEC)的現行有效標準。我國電動機生產的國內標準主要是國家標準和行業標準。常用的標準有：GB755《旋轉電機基本技術要求》；GB10068《旋轉電機振動測定方法及限值》；GB10069《旋轉電機噪聲測定方法及限值》；GB1032《三相異步電動機試驗方法》；GB1029《三相同步電機試驗方法》；GB5171《小功率電動機通用技術要求》；JB1136《微型單相交流串激電動機和試驗方法》；ZBK22007-88《Y系列三相異步電動機技術條件》等。
        我公司生產的電機實訓設備系列產品， 綜合了目前我國各類高校所開設的 “電機學”、“電機與拖動”、“控制微電機”、“繼電接觸控制”、“工廠電氣控制”、“可編程控制器技術”、“電力電子技術”、“半導體變流技術”、“電機控制”(直流電機調速、交流電機調速及變頻調速)、“電力拖動自動控制系統”及“控制理論”等課程實驗大綱的要求，吸收國內、外同類產品的優點，充分考慮了實驗室的現狀和發展趨勢，精心研制而成。在同類產品中結構合理、功能完善、可靠性好、性價比高。

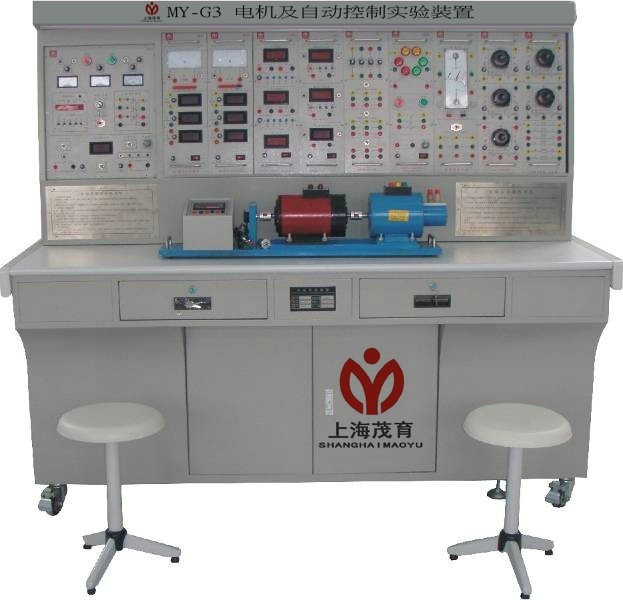

MY-G3 電機及自動控制實驗裝置

概述
        “MY-G3型 電機及自動控制實驗裝置” 綜合了目前我國各類高校所開設的 “電機學”、“電機與拖動”、“控制微電機”、“繼電接觸控制”、“工廠電氣控制”、“可編程控制器技術”、“電力電子技術”、“半導體變流技術”、“電機控制”(直流電機調速、交流電機調速及變頻調速)、“電力拖動自動控制系統”及“控制理論”等課程實驗大綱的要求，吸收國內、外同類產品的優點，充分考慮了實驗室的現狀和發展趨勢，精心研制而成。在同類產品中結構合理、功能完善、可靠性好、性價比高。
技術性能
1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.5KVA
4、重 量： 480Kg
5、外形尺寸：187×73×160cm3
