過程控制系統的性能指標和自動化儀表的分類與發展

過程控制系統的性能指標
        對于每一個定值控制系統而言，當設定值發生變化或受到外界干擾時，要求被控量能平穩、迅速和準確地趨近或回復到設定值。因此，通常在穩定性、快速性和準確性三個方面提 出各種單項性能指標和綜合性能指標。
1.單項性能指標
        過程控制系統的單項性能指標又有時域和頻域之分�，F(xiàn)以時域為例說明其確定方法。
系統的單項時域性能指標通常根據設定值作階躍變化時的過渡過程特性確定。其單項時域指標包括衰減比（或衰減率）、超調量、最大動態偏差、殘余偏差（亦稱穩態 誤差或靜差）、調節時間和振蕩頻率等，
(1)衰減比衰減比n是衡量系統 振蕩過程衰減程度的指標，它定義為兩個相鄰的同向波峰值之比，衡量衰減程度的另一指標是哀減率，它定義為一個周期后波動幅度衰減的程度，理論計算表明，衰減比與衰減率有單值對應關系，如衰減比為4:1時，則衰減率為 0.75。 為了保證過程控制系統有一定的穩定裕度，一般要求衰減比為4：1~ 10:1，則對應的哀減率為 0.75~0.9。具有這種衰減過程的系統’其過度過程大約經過兩個周期以后即接近穩態值。
(2)最大動態偏差和超調量最大動態偏差是指在設定值階躍響應中’系統過渡過程 的第一個峰值超出穩態值的幅度，如圖1-7中的B1。最大動態偏差占被控量穩態值的百分比稱為超調量，對于二階振蕩系統，控制理論已經證明，超調量σ與衰減比n有單值對應關系，(3) 殘余偏差殘余偏差是指過渡過程結束后，被控量新的穩態值y(∞)與設定值；r之間的差值，它是控制系統的穩態指標，在定值控制系統中，(4)調節時間、峰值時間和振蕩頻率調節時間是指系統從干擾開始到被控量進入新 穩態值的±5% (或±2%)范圍內所需時間，通常以表示。峰值時間是指系統從干擾開 始到被控量達到最大值時所需時間，通常用表示。調節時間與峰值時間均是衡量控制系統快速性的重要指標，通常要求它們愈短愈好。在相同衰減比下，振蕩頻率越高，調節時間與峰值時間越短。因此，振蕩頻率在一定程 度上也可以作為衡量控制系統快速性的指標之一。
2.綜合性能指標
        系統的綜合性能指標是在基于偏差積分最小的原則下制定、用以衡量控制系統性能 “優良度”的一些指這些指標只適用于衰減、無靜差系統，常用的有以下幾種：
(1) 偏差絕對值積IAE:IAE可表示為該性能指標使用廣泛，但用計算機實現時不太簡便。
(2)偏差平方積ISE:ISE可表示為該性能指標著重抑制過渡過程中大的偏差。
(3) 偏差絕對值與時間乘積積ITAE:ITAE可表示為該性能指標既能降低誤差對性能指標的影響，又能抑制過渡過程時間過長。
(4)時間乘偏差平方積ITSE:ITSE可表示為該性能指標著重抑制過渡過程中大的偏差和過渡過程時間過長。
以上各式中不同的積分公式意味著評價過渡過程優良程度的側重點不同。誤差積分指標存在的缺點是不能保證控制系統具有合適的衰減率。因此，通常先確定衰減率，然后再考慮使某種誤差積分為最小。
自動化儀表概述
        如俞所述，自動化儀表是構成程控制系統的重要組成部分。如果沒有自動化儀表，就不可能實現真正的過程控制。
自動化儀表的分類與發展
        自動化儀表的種類繁多，有常規儀表和基于微型計算機技術的各種智能式儀表。工程上通常按照安裝場地、能源形式、信號類型和結構形式進行分類。
1. 按照安裝場地分
按照安裝場地不同，可分為現場類儀表（亦稱一次儀表）與控制室類儀表（亦稱二次儀表）。現場類儀表通常在抗干擾、防腐蝕、抗震動、防爆等方面具有特殊要求。
2. 按照能源形式分
自動化儀表按照能源形式的不同可分為液動、氣動和電動等。而在過程控制中，一般都采用電動和氣動儀表。
氣動儀表發展較早，其特點是結構簡單、性能穩定、可靠性高、價格便宜，且在本質上安全防爆，因而廣泛應用于石油、化工等有爆炸危險的場所。
電動儀表相對氣動儀表出現較晚，但由于電動儀表在信號傳輸、放大、變換處理以及實現遠距離監視、操作等方面比氣動儀表優越，特別容易與計算機等現代化信息技術工具聯用，因而電動儀表的發展極為迅速，應用也極為廣泛。
近年來，由于電動儀表普遍采取了安全火花防爆措施，解決了安全防爆問題，因而在易燃易爆的危險場所也能使用。
3. 按照信號類型分
自動化儀表按照信號類型可分為模擬式和數字式兩大類。
模擬式儀表的傳輸信號通常是連續變化的模擬量，其線路較為簡單，操作方便，在過程控制中已經被廣泛應用。
數字式儀表的傳輸信號通常是斷續變化的數字量，以微型計算機為核心，其功能完善、性能優越，能夠解決模擬式儀表難以解決的問題。
4. 按照結構形式分
自動化儀表按照結構形式的不同可分為基地式、單元組合式、組裝式以及集中/分散式等。
(1) 基地式儀表基地式儀表最初出現在過程控制的早期，它是安裝在現場，桌檢測、 指示與控制于一身的自動化儀表。早期的基地式儀表結構簡單，價格低廉，但由于功能有限、通用性差，所以很快被單元組合式儀表所替代。
近年來，隨著計算機網絡與通信技術的迅速發展和廣泛應用，基地式儀表又獲得了新生，正在朝著多功能、智能化方向發展。如帶有控制功能的智能變送器、智能執行器或智能 式閥門定位器等現代基地式儀表已成為現場總線控制系統的重要組成部分。
(2) 單元組合式儀表單元組合式儀表是根據控制系統各組成環節的不同功能和使用要 求制成的模塊化儀表（稱為單元）的總稱。各個單元模塊之間用統一的標準信號進行聯絡。這類儀表有電動單元組合（DDZ)儀表和氣動單元組合（QDZ)儀表兩大類。它們都經歷了I型、n型和n型等發展階段，經過不斷改進，其性能已日趨完善。
單元組合式儀表可分為變送單元、給定單元、控制單元、執行單元、轉換單元、運算單元、顯示單元和輔助單元等，各單元的功能簡述如下：
        1) 變送單元是將各種被測參數，如溫度、壓力、流量、液位、成分等物理量的大小變 換成統一的標準測量信號傳送給指示、記錄和控制裝置等。
        2) 給定單元是輸出統一標準信號作為被控變量的設定值賦給控制單元，以實現定值控制。
        3) 控制單元是將測量信號與設定信號之差按某種規律運算后輸出控制信號，去控制執行器的動作。
        4) 執行單元的作用是按照控制信號或手動操作信號去改變控制量的大小。
        5) 轉換單元的作用是既可將不同的物理信號轉換為統一標準信號，也可實現不同標準信號之間的相互轉換，如氣一電轉換或電一氣轉換等，以使不同信號可以在同一控制系統中使用。
        6) 運算單元可將多個統一標準信號進行加、減、乘、除、開方、平方等運算，以用于 多種參數的補償計算和綜合控制等。
        7) 顯示單元可對各種被測參數進行指示、記錄、報警和積算，為操作人員監視控制系 統和生產過程運行狀況提供依據。
        8) 輔助單元是為了滿足過程控制系統的某些特殊需要而增設的儀表，如操作器、限幅 器、安全防爆柵等。
用電動單元組合儀表構成的控制系統。
(3) 組裝式儀表組裝式儀表是一種功能分離、結構組件化的成套儀表（或裝置）。它 以模擬器件為主，兼用模擬技術和數字技術。整套儀表（或裝置）在結構上由控制柜和操作臺組成，控制柜內安裝的是具有各種功能的組件板，采用高密度安裝，結構緊湊。這種儀 表（或裝置）特別適用于要求組成各種復雜控制和集中顯示操作的大、中型企業的過程控制。
(4) 集中/分散式儀表集中/分散式儀表以計算機或微處理器為其核心部件，經歷了集中型計算機控制、集散型計算機控制和基于現場總線的分布式計算機控制等三個發展階 段。在前兩者中，測量變送與執行單元仍采用模擬式儀表，只是調節單元采用數字式儀表，即數字調節器、可編程序控制器或工業控制機，因而屬于模擬/數字混合式儀表。而在基于 現場總線的分布式計算機過程控制中，由于采用了全數字式、雙向傳輸、多分支結構的通信網絡，數字通信一直延伸到現場，其通信協議按規范化、標準化和公開化進行設計，使各種 控制系統通過現場總線不但實現了互連、互換、互操作等，而且能方便地實現集中管理和信息集成，從而滿足了生產過程自動化的各種功能需求。

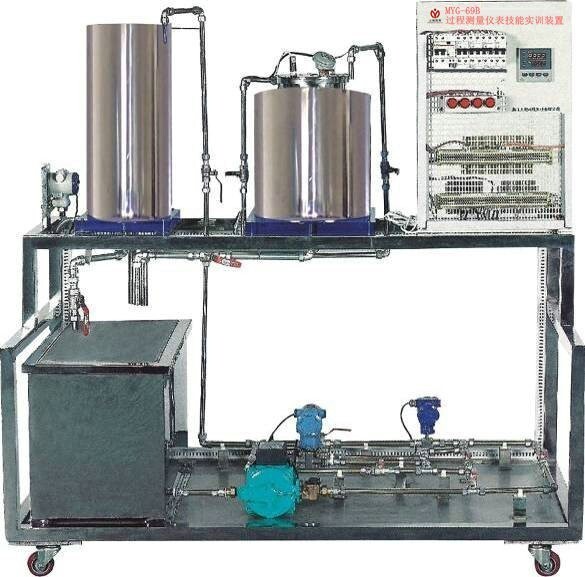

MYG-69B 過程測量儀表技能實訓裝置
