汽車發動機的介紹及分類

        發動機——是將某一種形式的能量轉換為機械能的機器。其功用是將液體或氣體的化學能通過燃燒后轉化為熱能，再把熱能通過膨脹轉化為機械能并對外輸出動力。汽車的動力來自發動機。發動機是汽車的心臟，影響汽車的動力性，經濟型。
        按活塞運動方式分類：活塞式內燃機可分為往復活塞式和旋轉活塞式兩種。前者活塞在汽缸內作往復直線運動，后者活塞在汽缸內作旋轉運動。
        按照進氣系統分類：內燃機按照進氣系統是否采用增壓方式可以分為自然吸氣（非增壓）式發動機和強制進氣（增壓式）發動機。若進氣是在接近大氣狀態下進行的，則為非增壓內燃機或自然吸氣式內燃機；若利用增壓器將進氣壓力增高，進氣密度增大，則為增壓內燃機。增壓可以提高內燃機功率。
        按照氣缸排列方式分類：內燃機按照氣缸排列方式不同可以分直列式，V型，W型和水平對置。單列式發動機的各個氣缸排成一列，一般是垂直布置的，但為了降低高度，有時也把氣缸布置成傾斜的甚至水平的。如果兩列之間的夾角<180°（一般為60°）稱為V型發動機，若兩列之間的夾角=180°稱為水平對置發動機。如果把氣缸排成四列，就是W型發動機。
        按照氣缸數目分類：內燃機按照氣缸數目不同可以分為單缸發動機和多缸發動機。僅有一個氣缸的發動機稱為單缸發動機；有兩個以上氣缸的發動機稱為多缸發動機。如雙缸、三缸、四缸、五缸、六缸、八缸、十二缸、十六缸等都是多缸發動機。現代車用發動機多采用三缸，四缸、六缸、八缸發動機。
        按照冷卻方式分類：內燃機按照冷卻方式不同可以分為水冷發動機和風冷發動機。水冷發動機是利用在氣缸體和氣缸蓋冷卻水套中進行循環的冷卻液作為冷卻介質進行冷卻的；而風冷發動機是利用流動于氣缸體與氣缸蓋外表面散熱片之間的空氣作為冷卻介質進行冷卻的。水冷發動機冷卻均勻，工作可靠，冷卻效果好，被廣泛地應用于現代車用發動機。
        按照行程分類：內燃機按照完成一個工作循環所需的沖程數可分為四沖程內燃機和二沖程內燃機。把曲軸轉兩圈（720°），活塞在氣缸內上下往復運動四個沖程，完成一個工作循環的內燃機稱為四沖程內燃機；而把曲軸轉一圈（360°），活塞在氣缸內上下往復運動兩個沖程，完成一個工作循環的內燃機稱為二沖程內燃機。汽車發動機廣泛使用四沖程內燃機。
        按氣門機構種分類：底置凸輪軸（OHV）發動機、頂置凸輪軸（OHC）發動機。
        按燃油供應方式分類：化油器發動機和電噴發動機以及直噴發動機。
        按照所用燃料分類：內燃機按照所使用燃料的不同可以分為汽油機和柴油機。使用汽油為燃料的內燃機稱為汽油機；使用柴油為燃料的內燃機稱為柴油機。汽油機與柴油機比較各有特點；汽油機轉速高，質量小，噪音小，起動容易，制造成本低；柴油機壓縮比大，熱效率高，經濟性能和排放性能都比汽油機好。

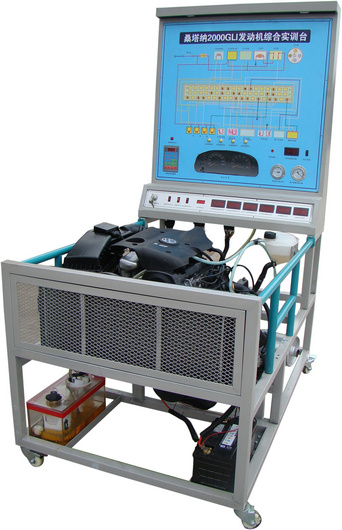

MYQ-18 桑塔納2000型電控發動機實驗臺

本產品采用桑塔納2000發動機總成
功能：
1、滿足電控發動機調試、運行、檢測等全過程需要；
2、通過調試、運行、檢測全面系統展示控制系統的工作原理。通過智能故障的設置和檢測使教師更有效的實現教學功能。更形象地滿足學生實際的教學操作需要。
技術參數：
1、發動機工作正常，運轉平穩，加速有力。
2、各傳感器執行件均齊全。
3、數字顯示表顯示各傳感器變化值。
4、指針式壓力表顯示燃油壓力。
5、指針式真空表顯示真空壓力。
6、噴油器噴油LED燈顯示。
7、外接電腦板端子，可用專用儀器檢測電壓信號。
8、微機控制故障設置器， 設置各傳感器和執行器故障。
9、面板設有發動電路圖（彩色），儀表顯示各發動機傳感器有效信號。
10、直觀反映各種故障設置時對發動機性能的影響。
11、檢測發動機安裝情況，觀測發動機各參數的運行情況；
12、配合儀器儀表進行檢測，讀取數據；
13、實驗臺由相對獨立的翻轉拆裝臺和操縱控制臺；
產品配置：
1、采用桑塔納2000發動機總成、電控系統（閉環控制）、ECU、蓄電池、起動系、充電系、冷卻系、燃油供給系、排放系統、空氣濾清器、操作控制臺、測量面板、故障設置盒、發動機移動支架；
2、采用原廠發動機的附件：包括發電機、起動機、蓄電池和散熱風扇以及電控單元、ECU、全部傳感器、執行器與全車線束，繼電器盒總成，儀表總成，散熱器總成，油箱總成，碳罐總成，消音器總成，各種傳感器和執行器均有效。
3、操作控制臺：用于起動和關閉發動機，用手動油門對發動機轉速進行調節；
4、測量面板：利用萬用表、示波器在測量面板的測量孔上測量信號或波形，也可以使用示波器測量發動機傳感器或執行器波形；
5、故障設置系統：便于對發動機電控系統進行診斷，故障查找及排除。
6、診斷插座: OBDII診斷插座安裝在實訓臺上,可以將診斷儀連接到診斷插座上對發動機電控系統進行診斷。
7、實訓臺控制柜采用1.5mm以上厚度的冷板制作，表面噴塑處理，面板采用噴繪亞膜，配有萬向腳輪。
裝備電源：直流12V 54Ah蓄電池 油箱容量：10L
規格尺寸：1500×1000×1600mm
