MYG-69C過程控制設備故障診斷與維修技能實訓的實驗原理與性能特

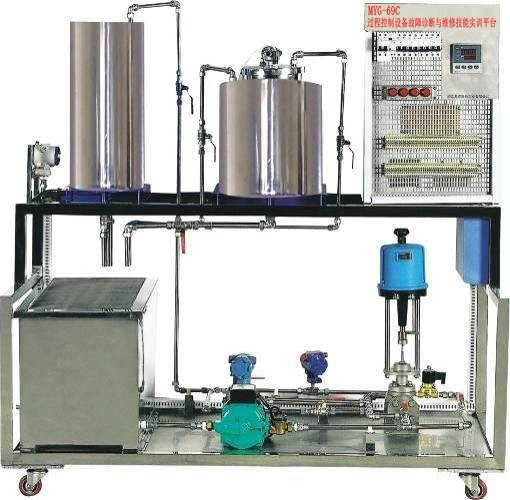

   上海茂育企業研發的MYG-69C 過程控制設備故障診斷與維修技能實訓平臺是一款針對學生動手能力、適應社會需求，通過本裝置的學習使學生能夠掌握有關過程儀表的測量及自動化儀表的安裝、測量及使用，達到基本適用于社會實踐；本裝置的設計還結合了目前職業院�！痘�工測量及儀表》、《過程儀表測量》、《過程檢測儀表》以及《儀表測量工操作實訓》等課程實訓大綱的要求，可完成實訓裝置的結構組成和系統認識、傳感器工作原理的認識、傳感器安裝測量技能實訓。     MYG-69C 過程控制設備故障診斷與維修技能實訓平臺由被控對象（采用不銹鋼框架）和控制系統（采用網孔板）組成。被控對象包含支力系統、水箱、儲水箱、壓力變送器（壓力變送器進行水箱液位檢測）、渦輪流量計（渦輪流量計進行管道流量檢測）、變壓變送器（差壓變送器進行閥門前后端壓力差檢測）、Pt100和K分度熱電偶（1路PT100和1路K分度熱電偶對各自的介質溫度檢測）、電動調節閥、電磁閥、管路及閥門等；控制系統包含不銹鋼網孔板、故障設置箱、開關電源、單相調壓模塊、K分度熱電偶冷端補償器、漏電保護器、智能儀表及接線線端子排等。
    本裝置采用單相三線～220V±10%  50HZ 電壓輸入，可在溫度為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m的環境下進行正常的工作。實訓臺的整體尺寸為160cm×75cm×154cm，符合國家的標準，整機裝置容量：≤3kVA。
    本裝置的對象系統為不銹鋼框架，所有器件均為不銹鋼材料設計；傳感器的二次測量儀表安裝在網孔板上，方便學生在現場進行各項操作；控制部分采用不銹鋼網孔板，將現場信號通過接線端子排直接接到測量儀表，增強了學生的動手能力，同時對于現場儀表的接線更加直觀明了；對象系統設計美觀，開放性好，為學生實訓提供了一個較好的實訓對象。
    MYG-69C 過程控制設備故障診斷與維修技能實訓平臺可完成實訓裝置的結構組成和系統認識、傳感器工作原理的認識（壓力變送器、渦輪流量計、差壓變送器、PT100熱電阻、K分度熱電偶的工作原理認識）、傳感器安裝測量技能實訓（壓力變送器、渦輪流量計、差壓變送器、PT100熱電阻、K分度熱電偶的檢測）。
