主要了解以流放熱的實驗研究方法，測定空氣橫向流過單管表面時的平均放熱系數α，并將實驗數據整理成準則方程式，學習測量風速、溫度、熱量的基本技能。
一、實驗?zāi)康模?/strong>
1、了解熱工實驗的基本方法和特點；
2、學會翅片管束管外放熱和阻力的實驗研究方法；
3、鞏固和運用傳熱學課堂講授的基本概念和基本知識；
4、培養學生獨立進行科研實驗的能力。
二、實驗內容：
1、熟練實驗原理和實驗裝置，學習正確使用測溫度、測壓差、測流速、測熱量等儀表。
2、正確安排實驗，測取管外放熱和阻力的有關實驗數據。
3、用威爾遜方法整理實驗數據，求得管外放熱系數的無因次關聯式，同時，也將阻力數據整理成無因次關聯式的形式。
4、對實驗設備，實驗原理，實驗方案和實驗結果進行分析和討論。
三、驗原理：
1、翅片管是換熱器中常用的一種傳熱元件，由于擴展了管外傳熱面積，故可使光管的傳熱熱阻大大下降，特別適用于氣體側換熱的場合。
2、空氣（氣體）橫向流過翅片管束時的對流放熱系數除了與空氣流速及物性有關以外，還與翅片管束的一系列幾何因素有關。
3、對于翅片管，管外放熱系數可以有不同的定義公式，可以以光管外表面為基準定義放熱系數，也可以以翅片管外表面積為基準定義。為了研究方便，此處采用光管外表面積作為基準。
4、如何測求翅片管束平均管外放熱系數α是實驗的關鍵。
5、為了保證αi有足夠大的數值，一般實驗管內需采用蒸汽冷凝放熱的換熱方式。本實驗系統中，采用熱管作為傳熱元件，將實驗的翅片管，做成熱管的冷凝段，即熱管內部的蒸汽在翅片管內冷凝，放出汽化潛熱，透過管壁，傳出翅片管外，這就保證了翅片管內的冷凝過程。
四、主要配置：
主要配置：移動式不銹鋼支架、工頻離心風機、組合式有機玻璃風洞、實驗管及其加熱器、控制箱、溫度傳感器、8路智能巡檢儀、功率表、調壓器、孔板、斜管微壓計等。
五、實驗設備：
實驗的翅片管束安裝在一臺低速風洞中——實驗裝置和測試儀表如圖1所示。試驗由有機玻璃風洞，加熱管件、風機支架、測試儀表等六部分組成。
有機玻璃風洞由帶整流隔柵的入口段，整流絲網、平穩段、前測量段、工作段、后測量段、收縮段、測速段、擴壓段等組成。工作段和前后測量段的內部橫截面積為300mm×300mm。工作段的管束及固定管板可自由更換。
試驗管件由兩部分組成；單純翅片管和帶翅片的試驗熱管，但外形尺寸是一樣的采用順排排列，翅片管束的幾何特點如表1所示。
4根試驗熱管組成一個橫排，可以放在任何一排的位置上進行實驗。一般放在第3排的位置上，因?yàn)閷?shí)驗數據表明，自第3排以后，各排的放熱系數基本保持不變了。所以，這樣測求的放熱指數代表第3排及以后各排管的平均放熱系數。
試驗熱管的加熱段由專門的電加熱器進行加熱，電加熱器的電功率由電流、電壓表進行測量。每一支熱管的內部插入一支銅鏮銅熱電偶用以測量熱管內冷凝段的蒸汽溫度Tvo ， 電加熱的箱體上，也安裝一支熱電偶，用以確定箱體的散熱損失。熱電偶的電動勢由UI60型電位量計進行測量。

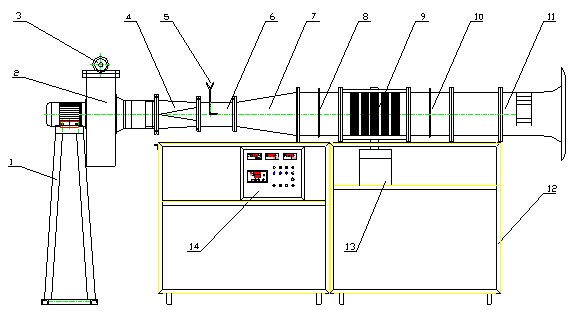

圖1 實驗風洞系統簡圖
1、風機支架 2、風機 3、風量調節手輪 4、過渡管 5、測壓管 6、測速段 7、過渡管 8、測壓管 9、實驗管段 10、測壓管 11、吸入管 12、支架 13、加熱元件 14、控制盤
空氣流的進出口溫度由刻度為0.1℃的玻璃溫度計進行測量，入口處安裝一支，出口處可安裝兩支，以考慮出口截面上氣流溫度的不均勻性。空氣流經翅片管束的壓力降由傾斜式壓力計測量，管束前后的靜壓側孔都是12個，均布在前后測量段的壁面上�？諝饬鞯乃俣群土髁坑砂惭b在收縮段上的畢托管和傾斜式壓差計測量。
六、主要技術參數：
離心風機：電壓220V 功率：85W 轉速：1400
外形尺寸：1600×500×1300mm
工作電壓：220V 50Hz
七、實驗步驟
1、熟悉實驗原理，實驗設備；
2、調試檢查測溫、測速、測熱等各儀表，使其處于良好工作狀態；
3、接通電加熱器電源，將電功率控制在2～3KW之間，預熱5～10分鐘后，開動引風機，注意到引風機需在空載或很小的開度下啟動；
4、調整引風機的閥門，來控制實驗工況的空氣流速，一般，空氣風速應從小到大逐漸增加，實驗中，根據畢托管壓差讀值，可改變 6～7個風速值，這樣，就有 6～7個實驗工況；
5、在每一個實驗工況下，待確認設備處于穩定狀態后，進行所有物理量的測量和記錄，將測量的量整齊地記收預先準備好的數據記錄表格中。
6、進行實驗數據的計算和整理，將結果逐項記入數據整理表格中。在整理數據時，可以用手算程序，也可以用預先安排好的計算機程序。
7、對實驗結果進行分析和討論。
