上海茂育生產的MYR-9A氣體定壓比熱測定儀的工作原理及特點
2023-09-02
上海茂育生產的MYR-9A氣體定壓比熱測定儀的工作原理及特點
氣體定壓比熱測定儀
是工程熱力學的基本實驗之一。實驗中涉及溫度、壓力、熱量(電功)、流量等基本量的測量;計算中用到比熱及混合氣體(混空氣)方面的知識。本實驗的目的是增加熱物性研究方面的感性認識,促使理論聯系實際,以利于培養同學分析問題和解決問題的能力。
一、
MYR-9A
氣體定壓比熱測定儀
實驗?zāi)康暮鸵?/strong>
1、了解氣體比熱測定裝置的基本原理和構思。
2、了解氣體定壓比熱測定儀的組成。
3、可測量300攝氏度以下空氣的定壓比熱。
二、
配置及原理

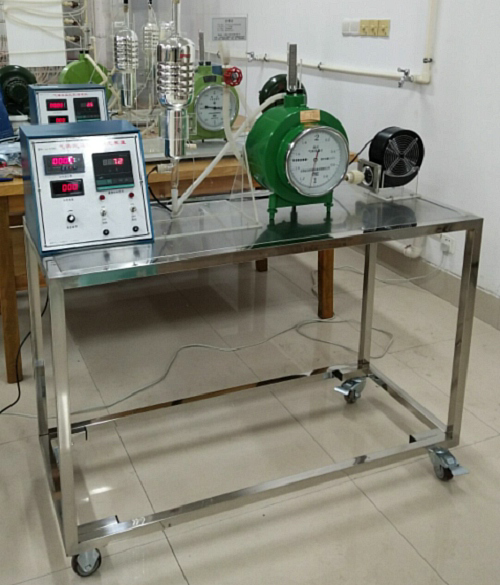

主要配置:低噪音鼓風機,極大的減少了噪音。真空渡瓦瓶比熱測定本體及支架,精度±0.2濕式氣體流量計及差壓計和干濕溫度計,加熱調節溫度控制箱一臺內有:精密溫度數顯儀表(配有鎧裝熱電偶),功率測量數顯儀表,E1042-32G電子集成調壓模塊,可配套不銹鋼實驗臺等。

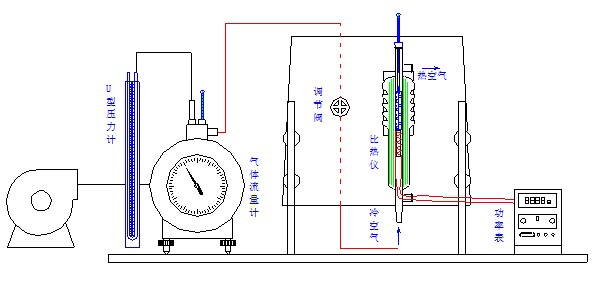

圖一 實驗實驗原理圖
實驗時,被測空氣(也可以時其它空氣)由風機經流量計送入比熱儀主體,經加熱、均流、旋流、混流后流出。在此過程中,分別測定:空氣在流量計出口處的干、濕球溫度(t
0
,t
w
);氣體經比熱儀主體的進出口溫度(t
1
,t
2
);氣體的體積流量(V);電熱器的輸入功率(W);以及實驗時相應的大氣壓(B)和流量計出口處的表壓(Δh)。有了這些數據,并查用相應的物性參數,即可計算出被測氣體的定壓比熱(C
pm
)。
氣體的流量由節流閥控制,氣體出口溫度由輸入電熱器的功率來調節。
本比熱儀可測300℃以下的定壓比熱。
配電:220V 500W
規格:1000×400×600mm
三、
實驗步驟和數據處理
1、接通電源及測量儀表,選擇所需的出口溫度計插入混流網的凹槽中。
2、摘下流量計上的溫度計,開動風機,調節節流閥,使流量保持在額定值附近。測出流量計出口空氣的干球溫度(t
0
)和濕球溫度(t
w
)。
3.、將溫度計插回流量計,調節流量,使它保持在額定值附近。逐漸提高電熱器功率,使出口溫度升高至預計溫度。
4、待出口溫度穩定后(出口溫度在10分鐘之內無變化或有微小起伏,即可視為穩定),讀出下列數據,每10升空氣通過流量計所需時間(τ,秒);比熱儀進口溫度——即流量計的出口溫度(t
1
,℃)和出口溫度(t
2
℃);當時相應的大氣壓力(B,毫米汞柱)和流量計出口處的表壓(Δh,毫米汞柱);電熱器的輸入功率(W,瓦)。
5. 根據流量計出口空氣的干球溫度和濕球溫度,從濕空氣的干濕圖查出含濕量(d,克/公斤干空氣),并計算出水蒸氣的容積成分。
四、注意事項
1、切勿在無氣流通過的情況下使電熱器投入工作,以免引起局部過熱而損壞比熱儀主體。
2、輸入電熱器的電壓不得超過220伏。氣體出口最高溫度不得超過300℃。
3、加熱和冷卻要緩慢進行,防止溫度計和比熱儀主體因溫度驟增驟降而破裂。
4、停止
MYR-9A
氣體定壓比熱測定儀
試驗時,應切斷電熱器,讓風機繼續運行十五分鐘左右(溫度教低時可適當縮短)。
