空調制冷制熱原理的分析與實際動手故障排除

空調制冷：
    空調器通電后，制冷系統內制冷劑的低壓蒸汽被壓縮機吸入并壓縮為高溫高壓蒸汽后排至冷凝器（散熱）。同時軸流風扇吸入的室外空氣流經冷凝器，帶走制冷劑放出的熱量，使高溫高壓制冷劑蒸汽凝結為高壓液體。高壓液體經過過濾器、節流機構（毛細管）后噴入蒸發器，并在相應的低壓下蒸發（膨長吸熱），吸取周圍的熱量。同時貫流風扇使空氣不斷進入蒸發器的肋片間進行熱交換，并將放熱后變冷的空氣送向室內。如此室內空氣不斷循環流動，達到降低溫度的目的。
空調制熱：
    熱泵制熱是利用制冷系統的壓縮冷凝器來加熱室內空氣�？照{(diào)器在制冷工作時，低壓制冷劑液體在蒸發器內蒸發吸熱而高溫高壓制冷劑在冷凝器內放熱冷凝。熱泵制熱是通過電磁換向，將制冷系統的吸排氣管位置對換。原來制冷工作蒸發器的室內盤管變成制熱時的冷凝器，這樣制冷系統在室外吸熱向室內放熱，實現制熱的目的。
    高低溫箱不制冷，就是指壓縮機有問題，一個完整的制冷系統是由壓縮機，冷凝器，節流裝置及一些輔助設備組成，系統工作時，各個設備間是相互聯系和相互影響的，一旦出現故障，要對整個系統全面的檢查，綜合分析，找出故障原因。

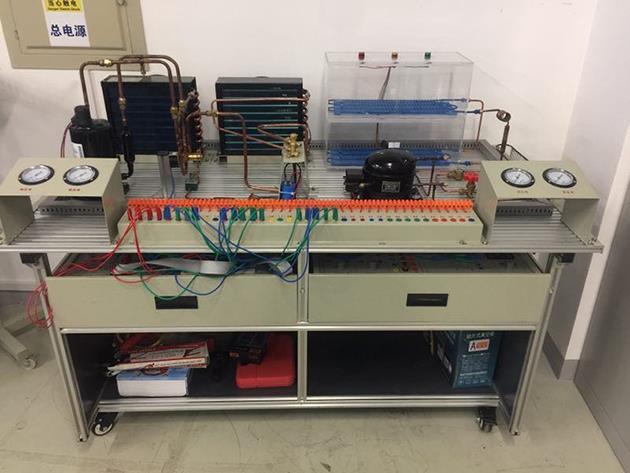

    我公司推出的MYN-508C現代制冷與空調系統技能實訓裝置是專門為職業院校制冷類專業而研制的制冷制熱實訓設備，根據制冷制熱類行業中空調與冰箱維修技術的特點，針對空調和冰箱的電氣控制以及制冷系統、電氣控制系統、系統調試、故障診斷等特點進行設計。強化了學生對空調冰箱系統管路的安裝與維修系統調試等的等的綜合職業能力。本裝置由空調系統模塊，冰箱系統模塊，電源及儀表模塊，空調電氣控制模塊，冰箱電子溫控電氣控制模塊，冰箱智能溫控電氣控制模塊等組成。通過設備進行項目訓練，能提高學生的動手操作能力，計劃組織能力，制冷系統的調試安裝能力，電氣控制電路維修能力等是現代制冷制熱技能實訓的必要工具。 調制冷制熱實訓裝置-的系統結構與組成：
1.裝置采用模塊化設計，由導軌式鋁合金安裝平臺、空調系統、電冰箱系統、電氣控制系統等組成。
2.導軌式鋁合金安裝平臺由標準規格的鋁合金工業型材組成，作為學生操作訓練的平臺，上面安裝有空調系統部件和冰箱系統部件。
3.空調系統：包含空調壓縮機、室內換熱器、室外換熱器、四通換向閥、節流裝置、視液鏡、空調閥等。
4.電冰箱系統：包含冰箱壓縮機、鋼絲式冷凝器、冷凍室蒸發器、冷藏室蒸發器、節流裝置、視液鏡、溫控器、干燥過濾器等。
5.電氣控制系統：采用模塊化設計，包含了電源及儀表模塊、熱泵空調電氣控制模塊、冰箱電子溫控控制模塊、冰箱智能溫控控制模塊。
6.電源及儀表模塊：
    單相三線制220V交流電源供電。交流電壓表1只，測量范圍：０～250V；交流電流表1只，測量范圍０～5A，用于測量系統啟動電流及監測系統正常工作電流。
7.制冷系統壓力檢測單元：
    提供4只真空壓力表，測量范圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用于測量空調、冰箱系統高、低壓側壓力。
8.電流型漏電保護裝置1套
    漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
實訓項目
1.空調系統管路設計、組裝、接線和調試項目
管路設計任務
    空調系統管路的設計（包括管路距離的確定、割管、彎管、擴管、脹管、管路焊接等）
系統組裝任務
    將設計好的管路安裝到對應部件的合理位置并完成對空調系統的保壓、檢漏
系統接線任務
    判斷空調壓縮機的繞組，完成空調系統的線路鋪設和連接
系統調試任務
    完成對空調系統的抽真空、加注制冷劑、電氣調試、工況的調整
2.電冰箱系統管路設計、組裝、接線和調試項目
管路設計任務
    冰箱系統管路的設計（包括管路距離的確定、割管、彎管、擴管、脹管等）
系統組裝任務
    將設計好的管路安裝到對應部件的合理位置并完成對冰箱系統的保壓、檢漏
系統接線任務
    判斷冰箱壓縮機的繞組，完成冰箱系統的線路鋪設和連接
系統調試任務
    完成對冰箱系統的抽真空、加注制冷劑、電氣調試、工況的調整
通過本裝置的操作與分析排查，可掌握制冷制熱空調各部件的故障與解決方法。
