電梯實訓室模擬井道的介紹及實訓的建設配置

　　電梯實訓室建設的目的在于培訓合格、高素質的電梯安裝人員，其培訓又離不開電梯模擬井道。而電梯安裝維修與保養實訓設備是根據真實電梯的維護和保養要求開發的一種電梯實訓平臺。適合于各類職業院校和技工學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。
整個裝置采用真實的部件組成，導軌、轎廂、廳門、轎廂門、限速器、對重裝置等都采用真實的部件或配套的機構。同時配套有相應的故障點設置，學生可以通過故障現象在裝置上檢測查找故障點的位置，并將其修復。學生也可以根據電梯定期檢查的要求對電梯的相應部位進行檢測和修護。通過在該實訓裝置上的實訓，使學生能夠真正學習和掌握電梯的維保技術及技能。特別設計的井架，為老師在實訓中對學生的教學和指導提供了非常方便的平臺。
現行在高職院校電梯工程技術專業內，電梯安裝實訓室一般采用三種類型的模擬井道：仿真模擬井道、鋼結構模擬井道和混凝土框架結構模擬井道。這三種類型的模擬井道各有其優點，也有其缺點或局限性。本文設想設計一種集各種模擬井道的優點并能重復使用的電梯安裝模擬井道。
一、三種電梯安裝模擬井道的優缺點
1.仿真模擬井道
　仿真模擬井道是按照比例把實際的電梯井道縮小后制造而成。井道的主支撐、立柱和各橫檔都采用鋼體結構，井道壁使用透明有機塑料。這種井道能夠在其內部安裝所有電梯的機械和電氣零部件，并能模擬電梯的所有運行狀態。
　其樣式是根據最常見的升降式電梯結構，采用透明有機材料制成，其結構與實際電梯完全相同，且?guī)缀蹙邆淞藢嶋H電梯的所有功能。事實上可以看作是小型化了的真實電梯。
　因此，這種仿真電梯只適合進行電梯構造、電梯運行原理和調試等非安裝操作課程的實訓或理論教學。

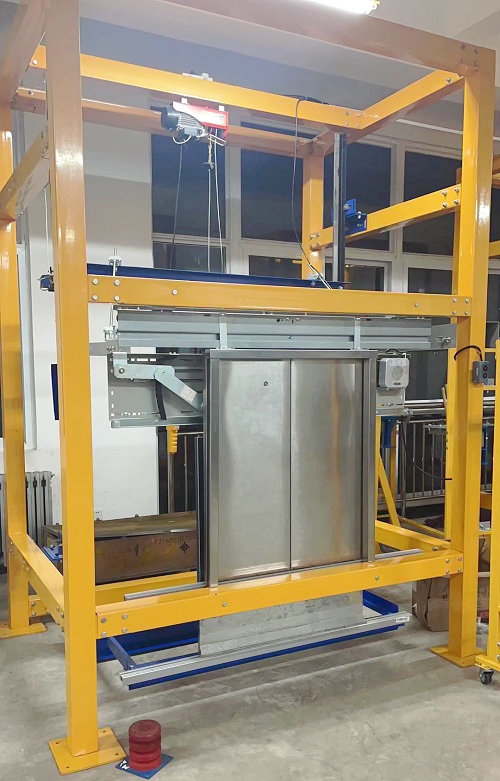

2.鋼結構模擬井道
    鋼結構模擬井道一般是使用承重鋼材按照實際的電梯井道的土建要求，建成2～3層高度的兩層兩站的鋼體結構的電梯井道。學生能夠在井道內完成電梯的整梯安裝、調試以及維護等各種實訓項目；且其樓層不高，安全性較高。
    其外形是根據國家電梯安裝與維修教程要求進行設計。按品牌電梯比例縮小，設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整、繩頭的安裝與調整等課程實訓，適用于進行電梯的拆、裝實訓。
3.混凝土框架結構模擬井道
    混凝土框架結構模擬井道在結構上和鋼結構模擬井道是一樣的，區別就是它的橫截面大小無法調整；相對于鋼結構來說，成本較低。它可以做到部件支架的定位訓練，且與真實井道環境接近，因此培訓效果較佳。
    外形是根據真實電梯的維護和保養要求開發的一種電梯實訓平臺。適合于各類職業院校和技工學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。
    采用真實的部件組成，導軌、轎廂、廳門、轎廂門、限速器、對重裝置等都采用真實的部件或配套的機構。同時配套有相應的故障點設置，學生可以通過故障現象在裝置上檢測查找故障點的位置，并將其修復。學生也可以根據電梯定期檢查的要求對電梯的相應部位進行檢測和修護。通過在該實訓裝置上的實訓，使學生能夠真正學習和掌握電梯的維保技術及技能。特別設計的井架，為老師在實訓中對學生的教學和指導提供了非常方便的平臺。 二、電梯安裝維修與保養實訓平臺的功能特點：
1、結構的真實性：本設備完全采用真實電梯的機構及部件組成，主要由曳引系統、導向系統、轎廂系統、門系統、重量平衡系統、電力拖動系統、電氣控制系統及安全保護系統。
    曳引系統：主要由曳引機、曳引鋼絲繩、導向輪、反繩輪等組成；曳引機由永磁同步電動機、制動器、減速箱等組成，為電梯的運行提供動力。曳引鋼絲繩連接轎廂和對重，驅動轎廂升降。
    導向系統：主要由導軌、導靴、導軌支架等組成；導靴安裝在轎廂和對重架上，與導軌配合，強制轎廂和導軌運動于導軌上；導軌架主要起支撐導軌的作用。
    轎廂系統：由轎廂架與轎廂體（轎壁、轎頂、轎底及操縱箱等）構成。
    門系統：由轎廂門、層門、開門機、門鎖裝置等組成。
    重量平衡系統：由對重和對重塊裝置等組成。
    電力拖動系統：由供電系統、曳引電動機、速度反饋裝置、調速裝置等組成；主要提供動力，實現電梯調速控制。
    電氣控制系統：由操縱裝置、位置顯示裝置、控制柜、平層裝置、選層器等組成。
    安全保護系統：組成：主要由限速器、安全鉗、緩沖器、端站保護裝置等組成。保證電梯安全使用，防止一切事故發生；
2、實訓的便捷性：為了盡可能反應出設備的的真實性，鋼結構支架的模擬井道，真實的電梯機構及部件，模擬出電梯真實的工作環境。源于真實、高于真實的設計理念，公開、透明的設計思路，為教學提供了真實、便捷的實訓平臺。
3、教學的全面性：傳統教學實訓設備只是純粹完成學校驗證性實訓而刻意設計制造的產品，造成教學和實際相脫節的現象，故教育方式十分必要。本產品選用目前主流的永磁同步電動機驅動，控制部分采用全數字化的微機控制系統（VVVF）整個裝置采用真實的部件組成，導軌、轎廂、廳門、轎廂門、限速器、對重裝置等都采用真實的部件或配套的機構，設備真實、便捷的實訓平臺，完全符合現場化工作的標準。
4、設備的規范性：主流的一體化控制系統、緊湊的機械機構、多重的安全保護、開放式教學平臺，真實、便捷的實訓平臺，完全符合現場化規范的標準。
5、產品的安全性：開放式教學目的，主要是提高學生的實際動手能力。為了保證工作人員的安全，本設備設有制動器、限速器—安全鉗、上下極限開關、門聯鎖機械—電氣聯動、急停開關、檢修開關、緩沖器、防護欄、斷相、錯相等多重安全保護措施。
    綜上所述，一個電梯實訓室的建設，需要購置模擬型的實訓設備，也要購置真機培訓實訓設備，模擬與實踐相結合，才能達到理想的教學、培訓效果。
