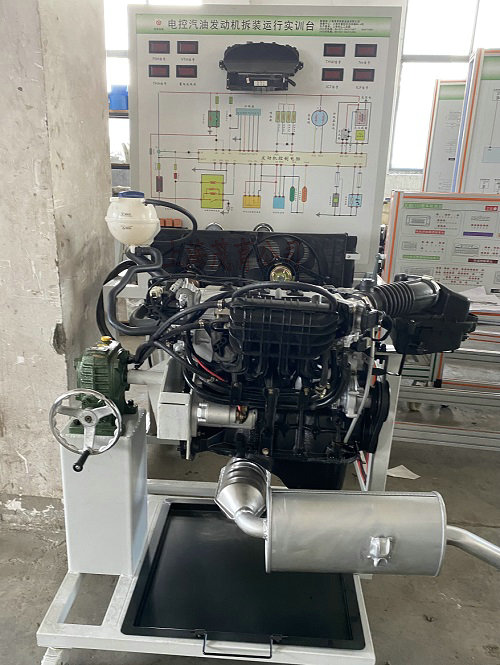

發動機拆裝實訓臺的實驗?zāi)康�、拆分步驟及實習要求

實習目的：
1.鞏固和加強汽車發動機構造和原理課程的理論知識，為后續課程的學習奠定必要的基礎。
2.使學生把握汽車發動機總成、各零部件及其相互間的連接關系、拆裝方法和步驟及注重事項；
3.學習準確使傭拆裝機器工具、量具的方法；
4.了解安佺操作常識，認識零部件拆裝后的準確放置、分類及清洗方法，造就良好賭工作和生產習慣。
5.鍛煉和造就學生的動手能力。

實習要求：
1.學會汽車發動機常傭拆裝工具和儀器機器的準確使傭
2.學會汽車發動機的總體拆裝、調整和各系統主要零部件的準確拆裝
3.學會汽車發動機的主要零部件的檢查測量
4.把握汽車發動機的基本構造與基本工作原理
5.理解汽車發動機各組成系統的結構與工作原理
    實習常傭工具:普通扳手、螺釘旋具、錘子、手鉗。
    拆卸時將發動機總成拆卸成以上幾大部件。按照機器——總成——部件——組合件——零件的順序進行拆卸。拆卸時注意校對裝配標記,保證重新裝配時能原樣。拆卸各類螺紋連接件時按照專業的對稱順序來拆卸才能保證螺紋連接件的完整拆卸。
    拆卸發動機正確步驟發動機的解體工作,是把從車架上拆下的發動機放在工作臺上進行。
1、將發動機直立放置,拆下進、排氣歧管及汽缸蓋出水管。
2、拆下汽缸蓋罩,拆下前后缸蓋上的搖臂軸總成;拆下曲軸管通風管,拆除挺桿室蓋;取下推桿;按次序取出挺桿,并同時標寫出順序號,便于裝復時按順序放回原位,以保持原摩擦副配對,免得搞錯。
3、拆下汽缸蓋及襯墊,缸蓋的螺栓和螺母應按原車規定的順序拆卸。如無規定,應從兩端向中間交叉均勻地拆卸。待螺栓和螺母全部拆下以后,可用木錘輕敲缸蓋的四周,使其松動,然后用拆卸工具放人汽缸蓋兩端的氣門導管孔內或用手平穩地將其拆下。注意,不允許用起于插缸蓋,以免造成汽缸墊損壞。
4、將發動機側放,檢查離合器蓋和飛輪上有無記號,如無記號應當給補好。然后轉動曲軸飛輪,沿離合器蓋四周對稱均勻地拆下八個離合器固定螺栓,取下離合器總成。
5、撬平啟動爪的鎖緊墊片,拆下啟動爪,取下鎖片,用拉器拆下曲軸皮帶輪和扭轉減振器。拆皮帶輪不允許用手錘敲打,以免皮帶輪產生翹曲變形和破裂。
6、拆下氣門組。在氣門關閉時.用氣門彈簧鉗將氣門彈簧壓縮,用起子拔下鎖片(或用尖嘴鉗夾下鎖銷),然后放松氣門彈簧鉗,取下氣門、氣門彈簧及彈贊座。各缸的進、排氣門應按順序放好,以免錯亂。
7、拆下正時齒輪室蓋和油底殼。
8、檢查正時齒輪上有無記號,如無記號應在兩個齒輪上作出對應記號。轉動凸輪軸正時齒輪,將齒輪上的兩個圓孔對準凸輪軸止推突緣的固定螺栓,拆下兩只螺栓,拆去分電器連接軸,抽出凸輪軸。
9、拆下機油集濾器、機油泵出油管和機油泵。
10、轉動曲軸到最方便的位置,拆下連桿螺母,取下連桿軸承蓋和軸承,用木錘推動連桿,從缸體上部取出活塞連桿總成。如汽缸磨損嚴重,缸壁上部出現臺階,應先用刮刀刮平,以免活塞連桿組總成在推出時產生困難和損壞活塞環。推出之后,要立即將連桿軸承蓋和連桿用剛拆下的連桿螺栓、螺母裝復,以免錯亂。
11、將缸體倒置,拆下全部主軸承蓋,并依次將軸承放在各自的軸承蓋內,抬出曲軸總成,然后把軸承蓋連同軸承按各自序號裝回缸體,并輕微擰上螺栓。
12、拆下飛輪固定螺栓,將飛輪從曲軸突緣上拆下。
13、拆下曲軸后端油封及飛輪殼。飛輪的固定螺栓是用合金鋼制成的,螺栓頭部有鍛造環形標志,不可混用。
14、分解活塞連桿組。用活塞環裝卸前拆下活塞環,如無活塞環裝卸鉗,可用兩手大拇指將環口撥開少許(不得撥開過大,以防使環拆斷),用兩中指護著活塞環的外圈,將活塞環拆下。
15、拆卸活塞銷,先用尖嘴鉗將兩端鎖橋環拆下,用活塞銷銑子將活塞銷銳出。如是鋁活塞應先將鋁活塞放在水中加熱到75一80度,然后再銑出活塞銷.以免活塞變形。
