混合動力汽車系統的介紹與模擬演示

一、混合動力汽車的介紹與工作原理
    混合動力汽車是指驅動系統由兩個或多個能同時運轉的單個驅動系聯合組成的車輛，車輛的行駛功率依據實際的車輛行駛狀態由單個驅動系單獨或多個驅動系共同提供。因各個組成部件、布置方式和控制策略的不同，混合動力汽車有多種形式。
    油電混合雙擎動力車同時擁有“發動機”和“電動機”兩大動力源。擁有平順的加速性、極佳的靜謐性的同時，也兼顧了低油耗、低排放的特點。無需外部充電，在駕駛和日常維護保養方面和普遍汽車完全相同。
    油電混合雙擎動力車可以只靠電動機啟動車輛并進行加速，等達到燃油經濟性最好的行駛速度時，自動轉換為汽油發動機驅動。雙擎巧妙組合的同時又可以發揮發動機和電動機各自的特長，實現了遠遠超出普通汽車的性能。
二、混合動力汽車的優劣勢：
1、采用混合動力后可按平均需用的功率來確定內燃機的最大功率，發動機相對較小，此時處于油耗低、污染少的最優工況下工作。由于內燃機可持續工作，電池又可以不斷得到充電，故其行程和普通汽車一樣。
2、因?yàn)橛辛穗姵兀?可以十分方便地回收下坡時的動能。
3、在繁華市區，可關停內燃機，由電池單獨驅動，實現“零”排放。
4、有了內燃機可以十分方便地解決耗能大的空調、取暖、除霜等純電動汽車遇到的難題。
5、可以利用現有的加油站加油，不必再投資。
6、可讓電池保持在良好的工作狀態，不發生過充、過放，延長其使用壽命，降低成本。
7、整車由于多個動力源，可同時工作，整車的動力性優良。
8、系統結構相對復雜；長距離高速行駛省油效果不明顯。
三、汽車混聯式混合動力系統的演示： 一）功能特點

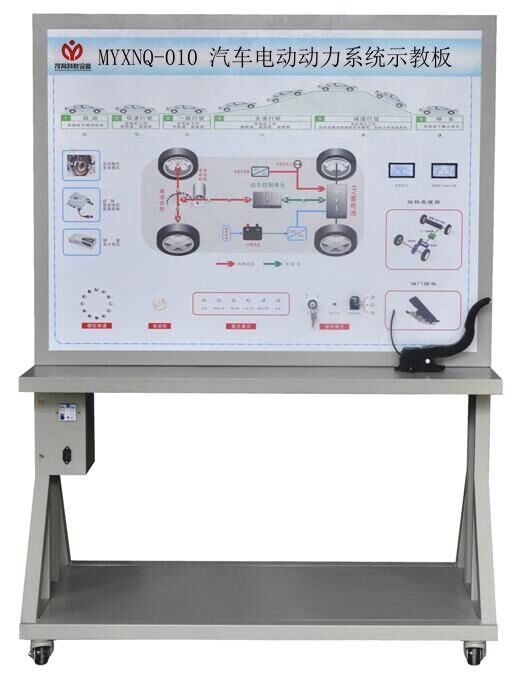

1、該設備完整展示了汽車混聯式混合動力系統，可以動態模擬混合動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機、發動機以及發電機的運行狀態，動態展示汽車混合動力系統的特點和優勢。
2、示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照汽車混合動力系統結構原理圖和實物，認識和分析汽車混合動力系統的工作原理。
3、示教板面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，還設有三臺模擬電機用來分別演示發動機、電動機以及發電機的工作狀態。
4、示教板整體采用1.5mm厚冷軋板，嚴格按鈑金加工工藝操作，經酸洗、噴塑，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
5、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
二）技術參數
1、外接電源：交流220V±10% 50Hz
2、工作電壓：直流12V
3、工作溫度：-40℃～+50℃
4、外形尺寸：1240*600*1700mm(長×寬×高)
三）實訓項目
1．可模擬運行汽車混合動力系統，展示汽車混合動力系統的組成結構及原理。安裝三臺電機分別用來演示發動機、MG1電機、MG2電機的工作狀態；且用發光二極管進行系統流向的動態指示。
2．操縱點火開關與調節開關，可模擬演示汽車混合動力系統的各工況工作過程。
3. 模擬混合動力系統啟動工作過程
4. 模擬混合動力系統低速行駛工作過程
5. 模擬混合動力系統一般行駛工作過程
6. 模擬混合動力系統全速行駛工作過程
7. 模擬混合動力系統減速行駛工作過程
8. 模擬混合動力系統停車行駛工作過程
9. 模擬混合動力系統制動回收工作過程
