電梯控制技術綜合實訓裝置已成電梯控制故障考核主流

一．電梯控制系統的基本概念
首先，需要說明的是，在這一部分中提到的電梯都是指垂直升降梯，它包括液壓驅動電梯和鋼絲繩牽引電梯，但不包括自動扶梯�？刂葡到y(tǒng)中也不包括電力拖動（或稱驅動）部分。
電梯是一種機電一體化產品。如果說各種機械部件是電梯的軀體，那么其控制系統是它的大腦中樞神經。
一個現代化的電梯控制系統，必須具備以下幾個特點：
1、安全性。
電梯是一種載人的交通運輸工具，所以確保乘客的人身安全至關重要。為此要求電梯控制系統必須嚴格執行國家或國際一系列有關電梯安全標準，必須具有完整的安全保護措施，控制電梯在什么條件下可以運行，什么條件下不能運行。
2、高度自動化。
同樣是交通運輸工具，但電梯不同于汽車，電梯通常是在無人操作的情況下自動運行，電梯所有的動作，包括開、關門，起動，加速，減速，停車，應答召喚等等都是由控制系統自動完成的。即使有司機操作時，司機的工作也非常有限，上述的大部分工作也都是由控制系統自動完成的。
3、高度人性化。
現代的電梯必須具有非常豐富、完善、高效、便利的各種操作功能，以符合現代大樓和現代乘客的各種不同要求。另一方面，它的人性化還要體現在對維修保養工作帶來的簡便和高效。
4、高度可靠性。
一個合格的電梯控制系統必須是非常可靠的，它必須要有極低的故障率，必須能接受高節奏、高強度的現代化社會的使用要求。
5．高度的先進性。
一個現代化的電梯控制系統，必須不斷采用最新的相關技術，使其在技術上一直具有先進性。
電梯控制系統主要可分成以下幾點：
1.電梯位臵信號的給出；          2. 電梯指令、召喚信號的控制；
3. 電梯的運行方向控制；         4. 電梯的開、關門控制；
5. 電梯的起、止動控制；         6.電梯的截車信號給出；
7.電梯的各種操作功能控制；      8電梯的安全保護；
9.電梯的監控功能；              10.電梯的調試、維修界面控制。
二、電梯控制系統的發展階段
1. 繼電器控制階段。
2． PLC控制階段
3．微機控制系統
4．采用串行通信技術的新型專用微機控制系統
三、電梯控制系統的主要部件
1．控制柜（控制屏）。
控制柜（控制屏）是電梯控制系統的核心部件，可以說電梯的一切動作基本上都由控制柜（控制屏）指揮�？刂乒瘢ǹ刂破粒┩ǔ６挤排Z在電梯機房，但在少數情況下不放在機房。如無機房電梯，此時控制柜通常放在電梯最高層的廳門旁邊。
控制柜的實體主要由以下部件組成：
⑴ 主控制器。
⑵ 調速裝臵。
⑶ 接觸器。
⑷ 變壓器、鎮流二極管橋堆、熔斷絲等，用于提供各控制電源。
⑸ 輔助繼電器，如開、關門繼電器、安全回路繼電器、門鎖繼電器等。
⑹ 接線端子或接插件。
⑺ 接線。控制柜中布臵的許許多多電線是控制柜的及動、靜脈系統。
⑻ 按鈕、開關及其它。用于操作電梯等。
2．操縱箱。
3．召喚盒、層樓顯示器及其它聲光部件。
4．門機。
5．轎頂檢修箱。
6．平層開關和門區開關。
7．編碼器。
8．終端開關。
9．門鎖開關。
10．安全回路開關。
11．照明和風扇。

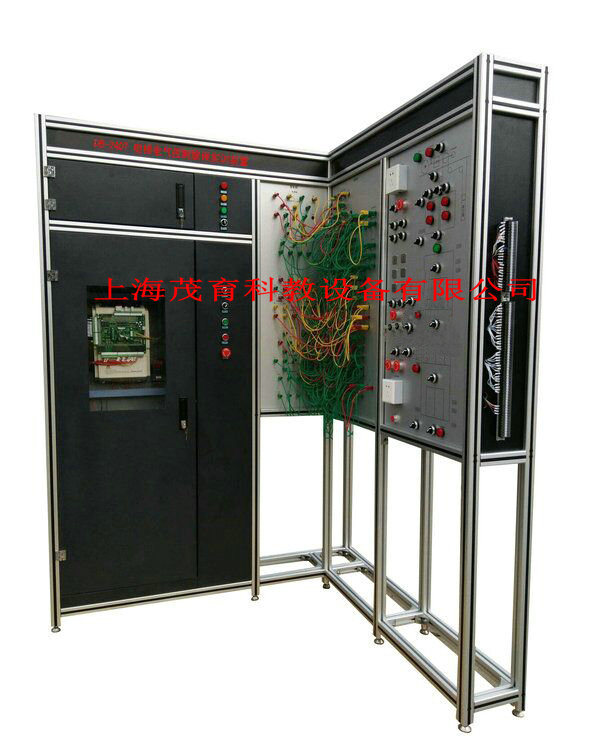

MY-515B 電梯電氣控制維保實訓裝置

一、電梯電氣控制維保實訓裝置產品概述

本裝置是根據當前真實電梯電氣的安調和維保需求而開發的一種電梯電氣實訓考核的平臺。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。
本裝置采用真實的電梯總電源箱和微機控制柜成套機房設備，曳引機組及三層井道電氣器件均采用模擬的形式，學生借助電梯電氣圖對這兩個部分進行安全型插線連接，通過模擬運行檢驗連接的正確性與排除出現的故障，使學生能夠在本裝置上初步掌握電梯電氣原理與規范標準、連接、調試、運行及維修的技能，為真實電梯電氣的安調與維保打下基礎。
二、電梯電氣控制維保實訓裝置產品特點

1、采用了“L”形支架結構能夠減少占地面積，同時多臺并排布置時能夠形成實訓室工位式布局；
2、采用了真實的電梯總電源箱和微機控制柜，使學生學到的與實際應用的一致；
3、采用了模擬器件嵌入電梯井道結構圖形的形式，使調試運行過程更加簡單直觀；
4、采用了高絕緣的安全型插座與帶絕緣護套的高強度安全型插線，可區分強、弱電流的不同規格的插座與插線，確保操作人員的安全。
5、要用真實的電梯總電源箱和微機控制柜成套機房設備，使學生學到的與實際應用的一致；
6、曳引機組及三層井道電氣器件均采用模擬的形式；
7、要用高絕緣的安全型插座與帶絕緣護套的高強度安全型插線，可區分強、弱電流的不同規格的插座與插線，確保操作人員的安全。
8、能實現電梯電氣照明回路、主控回路、安全回路的連接與調試；
9、能實現電梯曳引機組的連接與調試；
10、能實現電梯一體化控制器故障碼的查詢與檢修。
三、電梯電氣控制維保實訓裝置技術參數

1）電源輸入：三相五線AC380V，工頻50Hz；
2）安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；
3）整機功耗：≤0.75KW；
4）整機重量：≥100kg；
四、電梯電氣控制維保實訓裝置主要設備及配置清單

1、主要設備配置清單

序號	設備名稱	技術要求	單位	數量	備注
1	裝置支架	外形尺寸（誤差：-5 %）：長×寬×高：1500×1200×2000mm, 高級工業鋁型材（≥40×40×2.0mm）	臺	1	定制
2	總電源箱	金屬箱體，內含斷路器、指示燈、照明開關及插座等	臺	1
3	微機控制柜	金屬柜體，一體化控制器（參數同（一）中的控制器）、空氣開關、斷相與相序保護繼電器、計數器、接觸器、開關電源、變壓器、制動電阻、端子排、上下行按鈕、急停及檢修開關等	臺	1
4	安全型插線端子板	香蕉頭	塊	3
5	外乎梯顯示板	液晶顯示	塊	3
6	曳引機組模擬器件	三相異步電動機與編碼器	套	1
7	井道模擬器件	上下極限、上下減速、上下急停、安全鉗、平層、開關門限位、超載及照明開關	套	1
8	底坑模擬器件	張緊輪與照明開關，照明燈，插座等	套	1
9	樓層模擬器件	門鎖、消防及鎖梯開關，上下呼梯按鈕等	套	3
10	機房模擬器件	限速器與盤車開關等	套	1
11	轎廂模擬器件	轎廂，照明燈，風扇及光幕等	套	1
12	轎廂操縱箱模擬器件	開關門、急停、檢修、上下行、照明、風扇、司機及直駛等按鈕開關等	套	1
13	轎頂控制器模擬器件	上下行與公共按鈕，急停、檢修及照明開關，照明燈，插座等	套	1
14	運行狀態指示	開關門、啟動及制動均有指示顯示。	套	1
15	安全型插線	香蕉頭	套	1
16	電氣檢修工具	萬用表、電筆、一字、十字螺絲刀、尖嘴鉗、偏口鉗、剝線鉗、壓線鉗、內六角扳手、卷尺、300mm游標卡尺、300mm鋼板尺等	套	1
17	隨機資料	實訓指導書與相關圖紙等（均含電子版）	份	1

2、輔助設備及技術要求：（單套配置清單）

序號	設備名稱	技術參數	單位	數量	備注
1	軸承	600IZ	個	3
2	內卡簧	Ø28	個	3
3	行程開關	YBLX-ME	個	6
4	鋼絲繩	Ø3mm	米	5
5	鋼絲繩扣	Ø3mm	個	2
6	光電式接近開關	電梯紅外光電開關	個	1
