單相流動阻力測定實驗裝置,單相流動阻力測定實驗臺

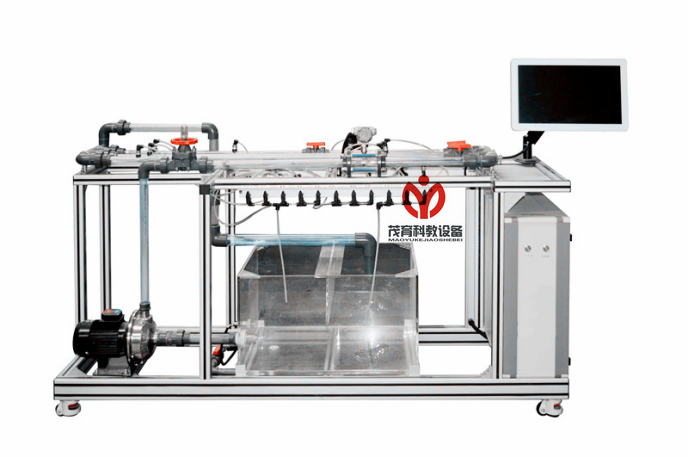

MYH-370單相流動阻力測定實驗裝置

技術指標 說        明
單相流動阻力測定實驗裝置裝置特點 1、實驗裝置數據穩定,重現性好,能給實驗者較明確的流體阻力概念。
2、整個裝置美觀大方,結構設計合理,具備強烈的工程化氣息,能夠充分體現現代化實驗室的概念。
3、設備布局合理、美觀,結構清晰,整體感強,能夠在實驗室中體現主實驗設備的概念。
4、設備整體為自行式框架結構,并安裝有禁錮腳,便于系統的拆卸檢修和搬運。
5、管路取壓采用工業標準均壓環方式,取壓穩定、準確;采用差壓傳感器測量,工藝美觀,操作方便。
6、整套系統采用標準工業儀表控制系統,可進行化工原理實驗,也是過程自動化及化工檢測儀表實驗的良好平臺。
7、裝置設計可360度觀察,實現全方位教學與實驗。
單相流動阻力測定實驗臺裝置功能 1、學習直管摩擦阻力△Pf、直管摩擦系數λ的測定方法。
2、掌握不同流量下摩擦系數λ與雷諾數Re之間關系及其變化規律。驗證在層流、過渡流、湍流區內λ與Re的關系曲線。
3、測定湍流狀態下流體流經閥門時的局部阻力系數。
4、采用四點測壓法精確測定局部阻力。
5、全觸摸集成化控制,高穩定數據傳輸,硬件加密。
6、裝置可實現移動終端掃碼,獲取裝置工藝視頻介紹。
單相流動阻力測定實驗設備設計參數 流體阻力:
光滑管:雷諾數:0.80~6.0×104,液體流量:0.5~10 m3/h ,壓差范圍:10~100KPa。常溫、常壓操作。
粗糙管:雷諾數:0.60~6.0×104,液體流量:0.5~10 m3/h,壓差范圍:20~150KPa。常溫、常壓操作。
閥門局部阻力:雷諾數1.35~6.0×104,液體流量:0.5~10 m3/h,壓差范圍:10~200KPa。常溫、常壓操作。
公用設施 水:裝置自帶透明水箱,連接自來水。實驗時經離心泵進入測試管路,循環使用。
電:電壓AC220V,功率1.0KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。
實驗物料:清潔自來水,外配設備:無。
主要設備 1、粗管測量段:DN 20mm,透明可視,管長1000 mm,Re范圍0.80~6.0×104。
2、細管測量段:DN 15mm,透明可視,1000 mm,Re范圍0.60~6.0×104
3、局部阻力:DN 15mm,四點取壓,1000 mm,Re范圍1.35~6.0×104,上裝閥門一個。
4、渦輪流量傳感器:量程0.5-10 m3//h,分辨率0.001 m3/h,4-20mA遠傳輸出數字顯示,流量檢測機構。
5、壓差傳感器:壓差范圍:10~200KPa,分辨率0.01 KPa,4-20mA輸出數字顯示,壓力檢測機構。
6、循環水箱:≥100L,優質透明有機玻璃,帶貯水排空底閥,管路循環回水與泵吸入口間隔板設計。
7、管路:透明材質,壁厚≥2.5mm。
8、溫度傳感器:Pt100,分辨率0.1℃,精度0.5%,數字顯示。
9、304不銹鋼離心泵:功率550W,最大流量6m3/h,揚程14m。
10、電器:接觸器、開關、漏電保護空氣開關。
11、中央處理器:執行速度0.64μs,內存容量16K,功能:數據處理運算。
12、模擬模塊:高達16位分辨率,總和精度±0.5%,內建RS485通訊模式。
13、溫度模塊:分辨率0.1℃,精度0.5%,內建RS485通訊模式。
14、采用一體機平板觸摸電腦,全程數字化觸摸屏控制操作。HMI:投射式觸控技術,5000萬次觸摸點,內存2G,功能:中央處理器數據顯示控制。
15、額定電壓:220V,總功率:1.0kW。
16、外形尺寸:2200×550×1800mm(長×寬×高),外形為可移動式設計,帶剎車輪,高品質鋁合金型材框架,無焊接點,安裝拆卸方便,水平調節支撐型腳輪
17、工程化標識:包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套,使學生處于安全的實驗操作環境中,學會工程化管路標識認知,培養學生工程化理念。

測控組成
變量 檢測機構 顯示機構 執行機構
水流量 渦輪流量計 觸摸屏 手動閥控
壓差 壓差傳感器 觸摸屏
液體溫度 PT100鉑電阻 觸摸屏
