單面CAN-BUS多路傳輸示教儀

一、單面CAN-BUS多路傳輸示教儀簡介

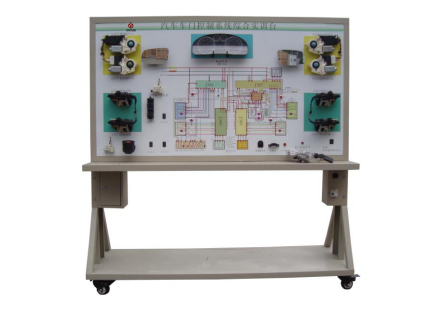

     該設備采用 全新 大眾帕薩特汽車車身CAN總線系統，包含電動窗、中控門鎖及后視鏡系統實物為基礎，充分展示汽車車身CAN總線系統，包含電動窗、中控門鎖及后視鏡系統的組成結構和工作過程。
適用于學校對汽車車身CAN總線系統，包含電動窗、中控門鎖及后視鏡系統理論和維修實訓的教學需要。
二、單面CAN-BUS多路傳輸示教臺功能特點

1.真實可運行的汽車車身CAN總線系統，包含電動窗、中控門鎖及后視鏡系統，充分展示汽車電動窗、中控門鎖及后視鏡系統的組成結構。
2.操縱電動窗開關、中控門鎖開關及后視鏡開關，可真實演示汽車車身CAN總線系統，包含電動窗、中控門鎖及后視鏡系統的工作過程。
3.示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車電動窗、中控門鎖及后視鏡系統的工作原理。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車電動窗、中控門鎖及后視鏡系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、單面CAN-BUS多路傳輸示教裝置技術規格

    外形尺寸（約）：1740×600×1700mm(長×寬×高)
    外接電源：交流220V±10% 50Hz
    工作電壓：直流12V
    工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)

序號	名       稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖；面板：1700*900*4mm	套	1
2	舒適控制單元(ECU)	全新	套	1
3	組合儀表		套	1
4	點火開關		個	1
5	診斷座	OBDⅡ	個	1
6	電動窗總開關		套	1
7	前左右車門電腦		套	1
8	后左右車門電腦		套	1
9	前左右電動窗開關		套	1
10	后左右電動窗開關		套	1
11	前左右門鎖		套	1
12	后左右門鎖		套	1
13	后視鏡調節開關		套	1
14	左右電動后視鏡		套	1
15	保險絲盒		個	1
16	移動臺架(帶自鎖腳輪裝置)	1740×600×1700mm(長×寬×高	臺	1
17	故障模擬與排除裝置		套	1
