維修電工實訓臺變頻器的外部端子點動控制及多段速度控制實驗說明

維修電工實訓臺,維修電工實訓裝置,變頻器實訓設備變頻器正式投入運行前應試運行。試運行可選擇5HZ點動運行，此時電機應旋轉平穩；無不正常振動和噪聲；具有平滑的增速。
（1）維修電工實訓臺,維修電工實訓裝置,變頻器實訓設備外部點動運行
 ①按圖接線。

 ②設定Pr160顯示所有參數
③設定“點動頻率”Pr.15為6HZ。
④ 設定“點動加/減速時間”Pr.16為3S。
⑤設定“點動端子”Pr182為5。
⑥按PU/EXT 鍵選擇“外部操作模式”，確認EXT燈亮。
⑦先接通SA1，再SA2或SA3，進行正向或反向點動運行。

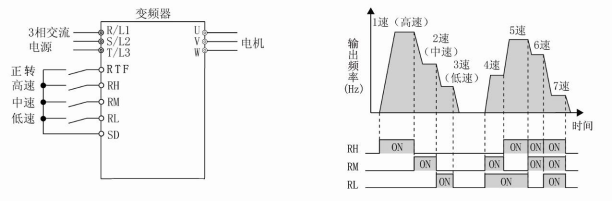

（2）維修電工實訓臺,維修電工實訓裝置,變頻器實訓設備多段速度運行
①按圖接線。設定Pr160顯示所有參數。

②設定“高速頻率”Pr4為40，“高中速頻率”Pr5為30，“低速頻率”Pr6為20，
③設定“RL” “RM” “RH”Pr180為0, Pr181為1, Pr182為2, Pr178為60。
④設定“點動端子”Pr182為5。
⑤按PU/EXT 鍵選擇“外部操作模式”，確認EXT燈亮。
⑥先接通RL，再接通RTF，進行正向低速運行。

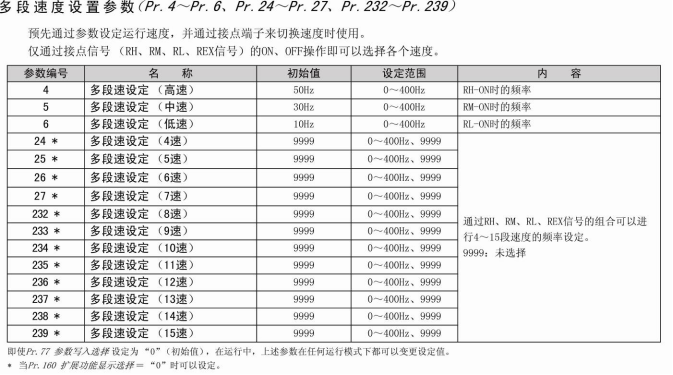

4速以上的多段速設定（Pr.24～Pr.27、Pr.232～Pr.239）
通過RH、RM、RL、REX信號的組合，可以設定4速～15速。請在Pr.24～Pr.27、Pr.232～Pr.239 中設定運行頻率（初始值狀態下4速～15速為無法使用的設定）。
REX信號輸入所使用的端子，請通過將Pr.178～Pr.182 （輸入端子功能選擇）設定為“8”來分配功能。


3.維修電工實訓臺,維修電工實訓裝置,變頻器實訓設備瞬間停電參數設定及再啟動運行參數
瞬時掉電再恢復時，電機可以不停（保持慣性運行狀態），變頻器可再啟動。

參數號	名 稱	出廠時設定值	設定范圍	備 注
57	再啟動慣性運行 時間	- - -	0～5s， - - -	Pr.30＝“1”時可設定
58	再啟動啟動時間	1s	0～60s
H6(162)	瞬時停電再啟動動作選擇	1	0,1,10

參數號	設 定 值		內 容
57	0	0.1K～1.5K	0.5s的慣性運行時間	通常用此設定沒有問題。
		2.2K，3.7K	10s的慣性運行時間
	0.1～5s		瞬時停電再恢復后變頻器再啟動前的等待時間。(根據負荷的轉動慣量(J)和轉矩，這個時間可設定在0.1～5s之間。)
	- - -		不再啟動(工廠出廠設定值)
58	0～60s		通�？梢灾苯影凑展�廠出廠設定值(1s)運轉，也可根據負荷(轉動慣量，轉矩)調整這些值。
H6(162)	0		有速度檢索 停電檢測后檢測電機自由運行速度。
	1		無速度檢索(工廠出廠設定值) 與電機自由運行速度無關, 減電壓啟動方式為輸出瞬間停止時的頻率, 輸出電壓漸漸上升。
	10		有每次啟動速度檢索 停電檢測后和啟動時檢測電機自由運行速度。

停電時啟動信號為OFF的狀態下，恢復供電時
無速度檢索（H6=1）：按停電前的旋轉方向旋轉后，將減速停止。但是，在再啟動工作時啟動信號為OFF時，電機自由運行。恢復供電時啟動信號為ON的狀態下，從啟動頻率（Pr.13）開始啟動。瞬間停止中的啟動信號設定為ON的狀態。
有速度檢索（H6=0，10）：電機自由運行。
有速度檢索（H6=0，10）時
·速度檢索未滿10Hz時，從啟動頻率（Pr.13）開始啟動。
·變頻器復位后，再試復位后也將進行再啟動動作。
·在再啟動的電壓上升時，如果發生瞬間停止，將從啟動頻率開始啟動。
·特殊電機的情況下，不能進行速度檢索，有時也會從啟動頻率開始啟動。
·有速度檢索（H6=0）的情況下，電源連接后第一次啟動是再啟動動作，第二次以后
就變成普通的啟動。每次啟動都有速度檢索（H6=0）的情況下, 每次啟動的時候都是再啟動的動作。再啟動動作時，從啟動指令輸入后到輸出頻率（Pr.57設定值+速度檢索時間）的時間將發生延遲。
·一臺變頻器和多臺電機連接的時候，速度檢索不能正常的運行。請不要設置速度檢索（H6=1）。
在再啟動時不輸出SU、FU信號。在再啟動時間之后輸出。
注 意
因為無速度檢索（H6=1）的瞬間停止再啟動動作，如果瞬間停止的時間在0.2秒以上（根據電機的負荷狀態浮動），將不能夠維持瞬間停止前的狀態（輸出頻率、旋轉方向），變頻器將從啟動頻率（Pr.13）開始啟動。
4.維修電工實訓臺,維修電工實訓裝置,變頻器實訓設備外部電流電壓調速

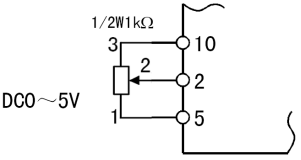

(1) 電壓輸入（10,2,5）
請設置為Pr.79 運行模式= 2 外部運行模式
用DC0～5V（或DC0～10V）在頻率設定輸入端子2-5之間輸入頻率設定輸入信號。端子2-5之間輸入5V（10V）時輸出頻率為最大。
電源是使用變頻器內置電源，還是使用外部電源。使用內置電源時端子10-5間輸出DC5V。

用DC0～5V運行時，把Pr.73設定為“0”則為DC0～5V輸入。內置電源使用端子10。	用DC0～10V運行時，把Pr.73設定為“1”則為DC0～10V輸入。

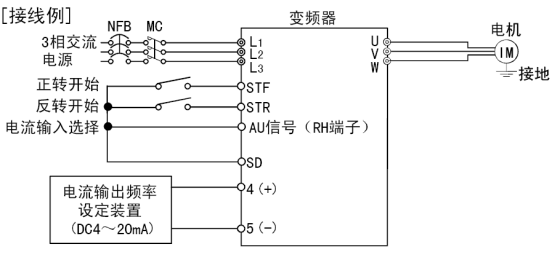

(2) 電流輸入
RH RM RL STR任意一端子分配到AU信號請將AU信號置為ON
Pr.160為擴張功能參數請設置為Pr.160= 0
請設置為Pr.79 運行模式= 2 外部運行模式

AU信號的分配：請將AU信號分配到RH RM RL STR任意一端子例分配到RH端子
將Pr.182 RH端子功能選擇設定為4
5.PLC控制變頻器
（1）變頻器設置：Pr60=0 Pr61=1 Pr62=2 Pr63= - - - Pr79=2

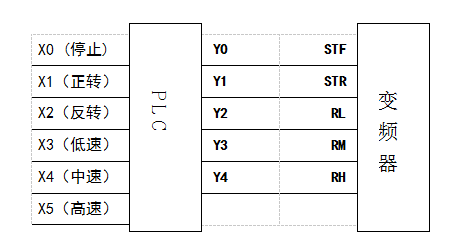

（2）連線：

備注： PLC COM0-COM5連接COM  PLC的輸入采用不帶鎖按鈕
指令表：
