電動汽車充電樁模擬仿真實訓系統,電動汽車充電樁模擬仿真實訓裝
2020-05-22
電動汽車充電樁模擬仿真實訓系統,電動汽車充電樁模擬仿真實訓裝
隨著電動汽車的市場投放量不斷增大,各地區提出了建設充電配套設施的目標,以便給電動汽車的快速發展提供最根本的配套保障.充電樁建設數量、布局會對電動汽車的應用范圍產生重要影響,是電動汽車能否實現大規模產業化及商業化應用的關鍵。按照國家電網公司的建設路線,電動汽車的能源供給模式將向著“慢充為主、快充為輔”的方向發展,因此加快交流充電樁的建設尤為重要,隨著充電裝置的不斷增加,不同廠家不同型號的充電樁的使用,對供用電人員認識提出了新的要求,建設典型應用充電裝置,對相關人員進行必要的培訓,提供對充電樁的原理講解和應急處理培訓很有必要。
3
.
4
.2、
實訓系統
技術規范標準:
GB/T 18487.1-2015《電動車輛傳導充電系統 一般要求》
GB/T 18487.1-2015《電動汽車傳導充電系統 第1部分:通用要求》
GB/T 20234.1-2015《電動汽車傳導充電用連接裝置 第1部分:通用要求》
GB/T 20234.2-2015《電動汽車傳導充電用連接裝置 第2部分:交流充電接口》
GB/T 20234.3-2015《電動汽車傳導充電用連接裝置 第3部分:直流充電接口》
GB/T 18487.2-2015《電動車輛傳導充電系統 電動車輛與交流/直流電源的連接要求》
GB/T 18487.3-2015《電動車輛傳導充電系統 電動車輛與交流/直流充電機(站)》
GB/T 20234-2006《電動汽車傳導充電用插頭、插座、車輛耦合器和車輛插孔通用要求》
GB/T 17215.211-2006《交流電測量設備通用要求、試驗和試驗條件》
DL/T 621-1997《交流電氣裝置的接地》
JB/T 5777.4-2000《電力系統直流電源設備通用技術條件及安全要求》
GB 50966-2014《電動汽車充電站設計規范》
GBT 28569-2012《電動汽車交流充電樁電能計量》
GBT 29318-2012《電動汽車非車載充電機電能計量》
1)交流輸入配置D級防雷器,具備感應雷,防操作過電壓的保護功能。
2)交流回路中配置交流智能電能表,可對充電的電量進行計量,將計量信息分別上傳給充電樁智能控制器和用電采集終端。
3)充電樁智能控制器具備對充電樁運行狀態的綜合測量、控制和保護功能,如運行狀態監測、故障狀態監測、充電計量及計費以及充電過程中的聯動控制等。
4)配置LED屏與按鍵人機操作界面,充電計費方式可設置按電量、按金額、按時間和自動充滿;充電過程中實時顯示時間、電量及充電信息。
5)配置運行狀態指示發光條,充電樁"待機"狀態無指示,紅燈常亮指示充電樁"充電"狀態;黃燈常亮指示充電樁"充滿"狀態。
6)配置射頻讀卡器,支持IC卡付費方式,按照"預扣費與實結賬"相結合的方式。
7)可配置充電樁后臺管理系統,適用于充電網絡的運營和管理。
8)具備完善的通信功能,充電樁智能控制器通過接口獲取智能電能表的計量信息,完成充電計費和充電過程的聯動控制。
9)充電接口配置國際連接器插座,連接器插頭具有鎖緊裝置用于防止連接時意外斷開,并具備防誤操作功能。
10)可配置用戶卡管理系統,進行用戶卡充值、扣費、退卡等操作。
3.4.4、
電動汽車充電樁模擬仿真實訓系統,電動汽車充電樁模擬仿真實訓裝置
主要技術性能指標:
(1)環境條件:
a)工作溫度:-20℃~+50℃,特殊區域可定制;
b)相對濕度:5%~95%;
c)海拔高度:≤2000米。
(2)電源條件:
a)交流電壓:220V±20%;
b)交流頻率:50Hz±1Hz。
(3)結構性能:
a)充電樁采用堅固的金屬外殼。
b)充電樁的外殼防護等級不低于IP54。
c)結構上防止手輕易觸及帶電部分。
(4)保護性能:
a)三防(防潮濕、防霉變、防鹽霧)保護:充電樁內印制電路板、接插件等電路進行防潮濕、防霉變、防鹽霧處理,以保證充電樁在室外潮濕、含鹽霧的環境下正常運行。
b)防銹(防氧化)保護:充電樁的鐵質外殼、支架和零件采用雙層防銹處理,非鐵質的金屬外殼具有防氧化保護膜或進行防氧化處理。
c) 防風保護:安裝在室外平臺上的充電樁以及暴露在外的部件,能承受GB/T 4797.5-1992中表9規定的不同地區、不同高度處相對風速的侵襲。
d)防盜保護:充電樁外殼門裝有防盜鎖,固定充電樁的螺栓是在打開外殼的門后才能安裝或拆卸。
(5)安全性能:
a)充電樁的連接器保證操作人員在正常使用時不會觸及到帶電部件,同時保證帶電部件不會接觸到連接器的外殼。
b)充電樁具備漏電保護、過流保護和防雷擊保護裝置。
c)充電樁具備急停開關,緊急情況下能快速切斷交流電源。
d)充電樁的輸入與輸出回路對地的絕緣電阻不小于10MΩ。
e)充電樁輸入與輸出回路對地,能夠承受2kV歷時1min的工頻耐壓試驗。
f)充電樁輸入與輸出回路對地,能夠承受5kV標準雷電波的沖擊電壓試驗。
(6)技術參數:
a)供電模式:交流單相二線制式;
b)額定電壓:220V;
c)額定頻率:50Hz;
d)額定電流:32A;
e)計量準確度等級:1.0級;
f)剩余電流保護額定動作電流:30mA;
g)剩余電流保護額定動作時間:≤0.1s;
h)連接器機械操作壽命:≥10000次;
i)平均故障間隔時間:MTBF≥50000h。

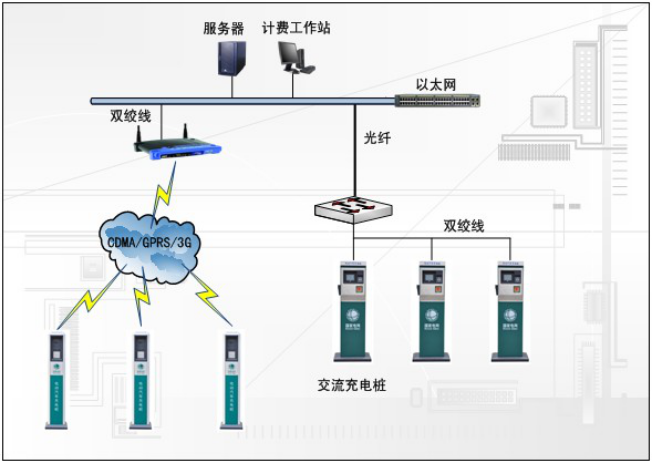

(7) 通信管理:
注:多臺裝置需要聯網通信
3
.
4
.5、
實訓系統
可實現實訓內容:
1) 電動汽車交流充電樁技術規程規范功能講解;
2) 電動汽車交流充電樁工作原理講解;
3) 電動汽車交流充電樁操作流程講解;
4) 電動汽車交流充電樁應急故障處理及日常維護培訓;
5) 電動汽車交流充電樁的安裝調試講解;
