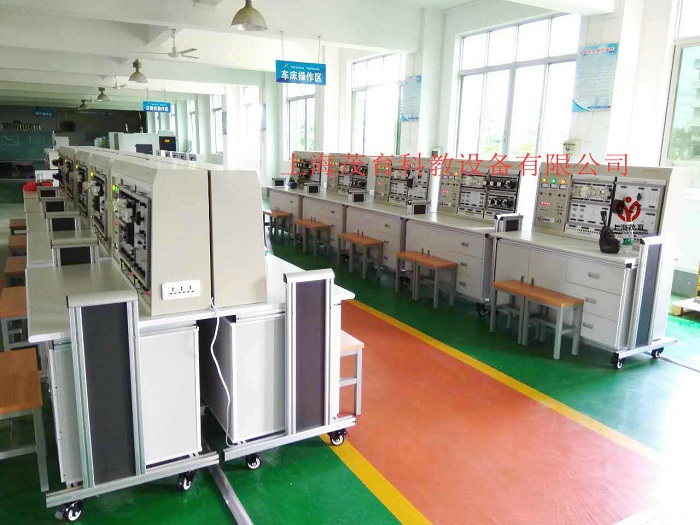

MY-202C 電力拖動操作臺簡介

1-1電力拖動操作臺的特點和技術參數：
一、操作臺的特點：
1、電氣元件都已裝在掛箱內，接口引到面板上，實驗操作方便、更換便捷、易擴展功能或開發新實驗；
2、操作臺只需三相四線的交流電源即可投入使用，且占地面積小，節約用房、減少基建投資；
3、控制線路和小電機可模擬工廠各類機械的電力拖動系統、并可滿足工廠電氣電路的連接、調試、故障分析及排除等技能訓練要求；
4、操作內容的選擇具有典型性、實用性，操作臺裝了漏電保護，對培訓者的安全起到了保護作用。

二、操作臺的技術參數：
1、輸入電壓  三相四線制380V±10%  50Hz
2、工作環境  環境溫度范圍為 -5～40℃
3、裝置容量  交流<1.0KVA
4、外形尺寸  長×寬×高=150×70×150㎝³
1-2、操作臺的布局及操作使用
一、控制屏功能及操作使用
控制屏在操作臺的左面。屏上裝有三相電網線電壓指示儀表及指示燈各三只；總電源開關、漏電保護裝置及三相電源的輸出端；熔斷器、啟動停止按鈕；電流測量電表、電流測量插座等。
1、三相電網線電壓指示及指示燈
為指示電網的線電壓值，共裝有三只電壓表，可分別指示電網的U_UV、U_VW、U_UW的線電壓值。并對應的U相、V相、W相分別裝了黃、綠、紅指示燈。
2、總電源開關、漏電保護器及三相電源的輸出
總電源開關可控制操作臺交流電源的輸出，當手柄撥向上時為接通，這時按“啟動”按鈕，再按下斷路器則U、V、W三個端子可輸出三相交流電源，若三相輸出電源中任一相和控制屏殼發生漏電（只要漏電流超過一定值）、則漏電保護裝置動作，自動切斷交流電源的輸出。
則按確認鍵，此時右邊三位顯示“0”，按數位鍵高位閃爍，按數據鍵調整，再按數位鍵移位閃爍，反復操作直至最右位按確認鍵確認，系統返回時鐘狀態。
3、電流表與電流插座：如需測量電路電流時，把電流插座接入需測量的電路，利用配備的電流測量插頭線配合使用最多可測量四路電路電流。
二、直流電機實驗控制掛箱的使用：
把直流電機實驗控制掛箱放在控制屏上合適的位置，并把掛箱的電源線插入控制屏右邊的插座，實驗掛箱即向外提供交直流電源，實驗掛箱上還配備了直流電機實驗所需的Ra、Rf。

---

友情提示：
1、為加強電力拖動實驗室安全管理，保障師生的人身安全，防患于未然。
2、新進入電力拖動實驗室工作的人員必須參加實驗室安全與環保知識的培訓，考核合格后方可進實驗室；嚴禁在實驗室進行與實驗室工作無關的任何活動。
3、做實驗時嚴格遵守電力拖動實驗室各項規章制度和儀器設備使用操作規程，根據實驗內容，做好個人安全防護。
4、實驗結束后，最后離開電力拖動實驗室的人員必須關好門窗，關閉水源、電源。
5、如各采購單位需要了解MY-202C電力拖動實訓裝置的價格，請致電：021-56311657 ,我們將由專業技術人員為您溝通！
