液體導熱系數測定實驗說明書

一、液體導熱系數測試裝置.液體導熱系數測試系統.導熱系數測試臺實驗?zāi)康?/strong>
1、用穩態法測量液體的導熱系數
2、了解實驗裝置的結構和原理，掌握液體導熱系數的測試方法。

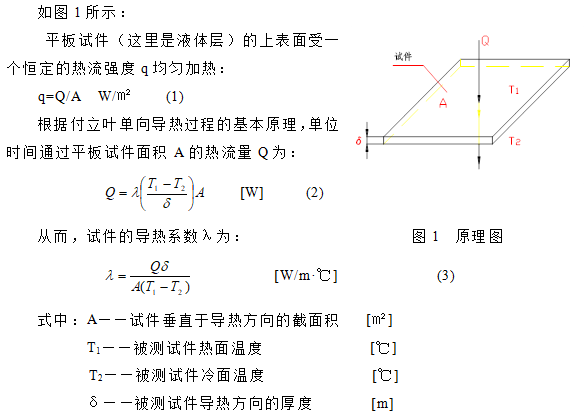

二、液體導熱系數測試裝置.液體導熱系數測試系統.導熱系數測試臺實驗原理

三、液體導熱系數測試裝置.液體導熱系數測試系統.導熱系數測試臺實驗裝置

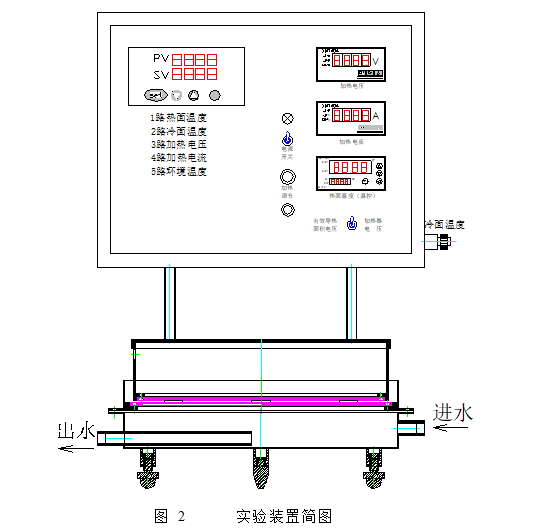

裝置如圖2所示，主要由循環冷卻水槽、上下均熱板、測溫熱電偶及其溫度顯示部分、液槽等組成。
為了盡量減少熱損失，提高測試精度，本裝置采取以下措施：
1、設隔熱層進行絕熱，使絕大部分熱量只向下部傳導，上部熱損失達到可以忽略。
2、為了減小和避免由于熱量向周圍擴散所引起的誤差，取電加熱器中心部分（直徑D=0.15m）作為熱量的測量和計算部分，相同電阻率的同根電阻絲在周邊作為輔助加熱。
3、在加熱器底部設均熱板，以使被測液體熱面溫度（T₁）更趨均勻。
4、設循環冷卻水槽2，以使被測液體冷面溫度（T₂）恒定（與水溫接近）。
5、被測液體的厚度δ是通過放在液槽中的墊片來確定的，為防止液體內部對流傳熱的發生，一般取墊片厚度δ≤2—3㎜為宜。

四、試驗步驟
1、將選擇好的三塊墊片按等腰三角形均勻地擺放在液槽內（約為均熱板接近邊緣處）。
2、將被測液體緩慢地注入液槽中，直至淹沒墊片約0.5㎜為止，然后旋轉裝置底部的調整螺絲，并觀察被測液體液面，使被測液體液面均勻淹沒三片墊片。
3、將上面加熱本體及配電箱輕輕放在墊片上。
4、連接熱電偶至接線柱上。
5、接通循環冷卻水槽上的進出水管，并調節水量。
6、接通電源，由小至大逐漸調整輸入電壓（V₁）達到其預定值（注意熱面溫度不得高于被測液體的閃點溫度）。
7、記錄測量部位電壓V₂及通過的電流I。
8、人工測量每隔5分鐘左右從溫度讀數顯示器上記下被測液體冷、熱面的溫度值（℃）。建議將它們記入如表一的記錄表中，并標出各次的溫差ΔT=T₁－T₂。當連續四次溫差值的波動≤1℃時，試驗即可結束。
溫度T₁，T₂讀數記錄表（表一）

N₀ 1 2 3 4 5 備注

T(min) 0 5 10 15 20

T₁ Mv

℃

T₂ mv

℃

ΔT ℃

9、試驗完畢后切斷電源、水源并關閉電位差計。
注意：1.溫控表主要是起超溫保護的作用，測試溫度設定點要低于溫控表設定值（被測液體的閃點溫度以下安全值�。�。
2.若發現T₁一直在升高（降低），可降低（提高）輸入電壓或增加（減少）循環冷卻水槽的水流速度進行調節。

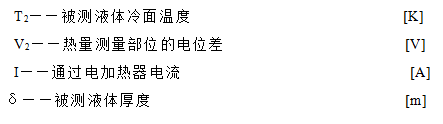

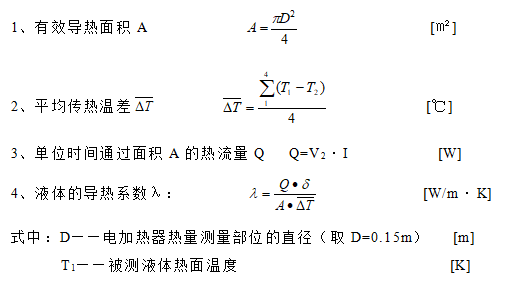

五、數據整理
