模擬電路常用電子元器件的檢測方法分析
電子元器件就像是電子產品的心臟，是電子產品存活的必要因素，它不僅影響著電子用品的健康狀態還決定了電子用品的壽命。由于消費者零基礎的電子元器件分析能力，從而導致自己買的電子用品問題百出。很多長期使用的電子產品，會因為使用時間過長而導致問題的出現，很可能就是一個特別簡單的問題，只需要自己稍微操作一下就能解決，但由于對電子元器件的分析能力不足，常常會浪費很多的精力研究，最后返回廠家維修，這些時間大可不必浪費。所以了解電子元器件的檢測分析能力是這個時代的必要本領。
一、常見的電子元器件介紹
在市場上的電子元器件種類多而繁雜，在電阻器、電容器和電感器上都有一大方面的分類。電子產品的性能是由電子元器件決定，其質量、功能和壽命等都起著決定性作用。精湛的檢測方法可以保障電子產品的質量，從而在價格上有所提升，最大化的保證企業的利潤。電子元器件是由工廠批發生產，不同的廠家生產出來的產品總有一定的不同，市場上的產品多而繁雜，由很多非法商家便抓住這個機會，為了自己的利益從不在乎電子元器件的質量，因此消費者被坑的現象有很多。這也是電子元器件顧名思義分為電子元件和電子器件，它們有著本質上的區別，在加工時元件的化學成分會發生改變而器件不會，元件會影響電壓和電流而器件不會。盡管電子的元件和器件有著不同的作用機理，但對于電子元器件來說都缺一不可。在簡單的了解電子元器件后，文章要進一步介紹電子元器件的檢測方法，簡單來說，在生產電子元器件時，檢測是必不可少的環節，它是電子元器件正常使用的保障，只有通過檢測的產品才算制造成功。而對于批量成產的產品則更需要檢測的環節，通過檢測得出合格率，從而不斷的提高產品質量，找到問題的所在，在性能上做出保證。當然，不同的問題有不同的解決方法，要采用最有效的方法來解決問題。
二、電子元器件中常見的故障
1.電子元器件遭受損害
電阻熔斷是最容易損壞電子元器件的形式之一，它有著極高的發生率。主要是指電阻值發生了異常的變化，與正常狀態下的電阻值數值有了較大的差距，從而導致中斷電阻的現象。
2.電子元器件的軟件故障
電子元器件的軟件方面也是一個比較脆弱的環節，在生活中遇見的電器漏電和產品發熱等問題很有可能就是電子元器件的軟件發生了問題，而且這種問題很難發現，通常發現時已經出現了很長時間的問題，并且基本上難以修復，是一個比較麻煩的問題。
三、電子元器件的檢測辦法
在前人的基礎上，人們不斷總結電子元器件的各種檢測方法，在經過證實后，確實有很好的效果，在這里大致分為兩種來進行概述，分別是利用電阻器和三極管來對電子元器件進行檢測，并且都有很好的成效，但這僅僅只能解決其中的一部分問題，還有很多的電子元器件故障解決不了，還需要后人更加努力的來探討電子元器件的檢測方法，以下是具體的使用方法:
1.利用電阻器檢測電子元器件
在電阻的兩端分別連接一個萬用表的表筆，所出現的讀數就是判斷的依據。根據電子元器件的材料通常會有一個數值的限制，當所出現的讀數超過或低于了這個限制，便說明電子元器件沒有正常工作，基本上可以確定故障的出現，而萬用表的測量精度不高，只能對其內部檢測，不正常的讀數只能說明很有可能出現了漏電短路等問題，并不能精確的指出問題所在，這種模糊的判斷很不方便，還需要進一步使用其它方法對其進行檢測，從而找出問題的關鍵，再設法解決，這種方法占用了很多的時間，浪費了很多的精力。非線性的刻度關系要適應合適的量程，最理想的狀態是全指針處在中段位置，更容易檢測的進行，這才是正常的狀態，如果全指針脫離了這個狀態，便是電子元器件的故障問題。這種簡單的方法是電器出現問題時的首要選擇，很容易便清楚是否是電子元器件的故障問題。
2.利用三極管來檢測電子元器件
利用三極管來檢測電子元器件的問題是另外一種比較有難度的方法，它需要掌握一定的電子知識，NPN 型和PNP 型三極管分別是由兩個PN 結的公共正極和公共負極構成的基極，有著很明顯的區別，這也是三極管基極和管極型不同的原因。根據三極管不同的工作狀態，來明確三極管的發射集和集電極。如果三極管的發射結電壓為正，集電結電壓為負，說明三極管有較大的穿透電流，如果情況相反，則說明三極管的穿透電流較小。相對于上種方法來說，這種利用三極管的方法更需要專業知識的支撐，所以對于一般人來說是比較難的，但對于專業人員，確實比較簡單的方法了，主要在于其中的原理。

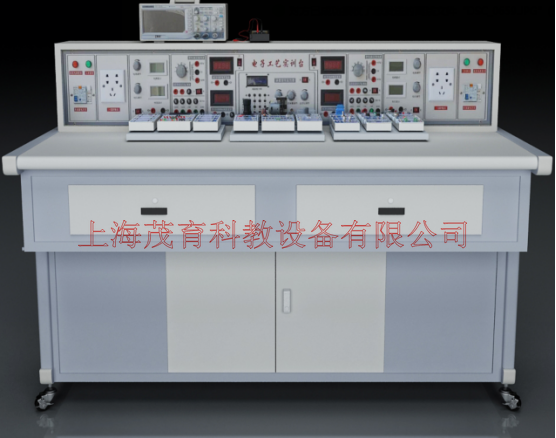

四、模電數電技術綜合應用創新實訓考核裝置的產品介紹：
本實訓裝置適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的<模擬電子技術>、<數字電子技術>、 <電工基礎>、<電路原理>、<電路與磁路>、<電工學>、<電力電子技術>等多門課程的綜合應用、創新實訓要求。并可進行相關課程的課程設計，畢業設計以及電工、電子產品研制。
電工創新實訓模塊為塑料有機盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。
二、模擬電路實驗臺,模擬電路實驗設備,模擬電路實驗裝置技術指標
1.工作電源：單相三線 AC 220V±10% 50Hz
2.溫度：－10～40℃；環境濕度：≤90%（25℃）
3.外形尺寸：長×寬×高=1600×700×1200㎜（左右）
4.整機功耗：≤0.5KW
5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、模擬電路實驗臺,模擬電路實驗設備,模擬電路實驗裝置功能特點
1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主線，以技術應用為目標，接近生產實際。
2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用塑料有機盒，兼作實物示教，一舉多得。電工電子單元模塊包括實訓指導書項目所需的單元，還為學生可能進行的創新與探索，配置了較齊全的單元。
3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。
4、本裝置配套電工技術綜合應用創新實訓項目，均經過反復斟酌、精心配置；其中有許多電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。
四、模擬電路實驗臺,模擬電路實驗設備,模擬電路實驗裝置各個功能模塊單元功能構成：
電源儀表控制屏部分介紹：
電源儀表控制屏箱體采用鐵質雙層亞光密紋噴塑結構，鋁質面板。
1、控制及交流電源部分
提供單相相固定220V交流電源，設有電流型，電壓型漏電開關，具有告警和復位功能。
2、低壓交流電源模塊
電壓3－24V分七檔可調，分3V，6V，9V，12V，15V，18V，24V輸出，最大輸出電流1.5A，電流表指示， 同時提供雙17V帶中心抽頭變壓器一只。
3、直流穩流穩壓電源模塊
★A.雙路直流程控電源
1）采用DAC加MOS管恒流輸出，每路輸出0-30V/2A，電壓穩定度≤0.3%，電流穩定度≤0.3%，有短路、過流自動保護功能，設有短路軟截止自動保護和自動恢復裝置。
2）2.7寸TFT液晶屏顯示輸出電壓、輸出電流、負載電壓和負載電流，并且具有恒流提醒功能。
3）采用EC11旋鈕編碼器調節輸出電流和限位電流。
4)上位機設置輸出電流和限位電流，并有實時監視及鎖定和關斷功能。
5)電源效應≤0.01%+3mV
6)負載效應≤0.01%+3mV（I≤1A）/≤0.02%+5mV （I≤3A）。
7)恢復時間≤100us。
8)漣波和噪聲≤1mVrms。
9)溫度系數≤100ppm/℃。
10)工作溫度范圍-20℃～+50℃。
★B.固定直流電源
1）電壓電流參數±5V/5A、±12V/2A。有短路、過流自動保護功能，設有短路軟截止自動保護和自動恢復裝置。
2）固定電源測量板2.7寸TFT液晶屏具有正負電壓顯示，正負電流顯示，具有過載提示功能。
3)上位機具有實時監視及關斷功能。
4)紋波與噪聲：150mVp-p。
5)啟動上升時間：100ms。
6)工作溫度范圍：-20℃～+50℃。
★4、直流測量儀表及函數發生器模塊
★A、智能型直流電壓表
1)測量范圍：0-1000V, 設置2V/20V/200V/1000V四檔量程，具有量程自動切換,超量程自動報警功能。
2) 2.7寸TFT液晶屏顯示四位測量值，具有超量程提示功能。
3)測量精度：±0.5%+2。
4)抽樣率：5次/秒
5)工作溫度范圍：-20℃～+50℃。
6)上位機具有實時監視及關斷功能。
7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★B、智能型直流電流表
1)測量范圍：0-5A,設置 2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程報警功能。
2)2.7寸TFT液晶屏顯示四位測量值，超量程提示。
3)測量精度：±0.5%+2。
4)抽樣率：5次/秒
5)工作溫度范圍：-20℃～+50℃。
6)上位機具有實時監視及關斷功能。
7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★C、DDS功率型函數發生器/頻率計：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。
2）2.7寸TFT液晶屏顯示輸出頻率、波形、占空比、幅度、衰減、偏置。
3）正弦波輸出幅度≥10V，輸出阻抗50Ω，失真度<1%（1HZ-- 10KHz）。
4）頻率范圍 1HZ~3MHz, EC11旋鈕編碼器調節。
5）輸出幅度采用EC11旋鈕編碼器調節，正弦波輸出具有20db,40db，60db衰減。
6）方波占空比可調, 調節范圍：5%-95%調節；
7）外測頻率功能，頻率計測量范圍1HZ-100MHz，幅度3.3V，具有自動換檔功能。
8）上位機設置函數信號發生器各個參數，并有實時監視及鎖定和關斷功能
9）上升時間≤50。
10) 5V正反相單脈沖輸出。
11) 工作溫度范圍：-20℃～+50℃。
5、實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固。實訓桌下方設有柜子，可以放置實訓模塊和工具以及資料等，還設有四個帶剎車的輪子，便于移動和固定。
6、提供電烙鐵，剝線鉗，螺絲刀，尖嘴鉗，數字萬用表等常用配套工具1套。
★7、電子技術創新實訓模塊 (具體可見相應清單列表)
提供一套實訓模塊，可以完成模擬電子技術、數字電子技術和電子綜合應用實訓項目，電力電子技術應用等。實訓模塊面板采用PCB板制作而成，器件和信號接口均已引至板上的專用插座，實訓模塊有四個彈性插腳，與專用實訓孔板配套使用。
實訓模塊由透明元件盒及PCB板構成，元件盒是組合式透明元件盒，元件盒單元組采用多元件、典型實訓單元電路、典型傳感器、通用集成電路插座等制成，可根據實訓需要方便地組合成不同的電工電子實訓線路；使實訓具有開放性和創新性，元件盒體由透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，方便的任意組合實訓線路，以完成不同的實訓項目等。
五、模擬電路實驗臺,模擬電路實驗設備,模擬電路實驗裝置可以完成的實訓項目
（一）模擬電子技術實訓項目
項目一 常用二極管的性能測試及應用
項目二 雙極晶體管及場效管輸出特性的測定
項目三 單管放大電路的研究
項目四 兩極放大電路及負反饋放大電路的研究
項目五 助聽器電路的調試（電子產品線路）（綜合應用）
項目六 恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）
項目七 三極管放大電路故障排除
項目八 整流、濾波及穩壓電路的研究
項目九 直流穩壓正、負電源電路的研究
項目十 典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）
項目十一 OTL功率放大電路的故障排除
項目十二 LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
項目十三 運算放大器基本運算電路
項目十四 對由運放器組成的積分運算電路、微分運算電路
項目十五 對由運放器組成的電壓比較器傳輸特性的研究
項目十六 氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）
項目十七 方波、三角波和鋸齒波發生器電路的研究與測試
項目十八 三角波、方波及正弦波發生器的制作競賽
項目十九 RC（文式橋式）正弦波振蕩器和制作與調試
項目二十 電容三點式LC正弦波發生器
項目二十一 有源濾波電路研究
項目二十二 直流—直流（DC—DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）
項目二十三 恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）
（二）數字電子技術實訓項目
項目一 基本邏輯門電路功能測試
項目二 優先編碼器功能測試
項目三 二進制譯碼器和數據選擇器功能測試
項目四 全加器和超前進位全加器功能測試
項目五 數值比較器功能測試
項目六 七段碼鎖存/譯碼/驅動器功能測試
項目七 各類觸發器功能測試
項目八 雙向移位寄存器功能測試
項目九 二一五一十進制計數器功能測試
項目十 二位十進制計數/譯碼/驅動/顯示電路
項目十一 可逆十進制計數電路功能測試
項目十二 N進制計數電路功能測試
項目十三 555定時器基本應用電路
項目十四 微分型單穩態觸發器
項目十五 集成單穩態觸發器及其應用
項目十六 集成施密特觸發器及其應用
（三）數字/模擬電子技術綜合應用實訓項目
項目十七 聲光控制節能路燈電路（電子產品線路）（綜合應用）
項目十八 8線數據傳輸電路（電子產品線路）（綜合應用）
項目十九 4位環形計數節拍發生器（電子產品線路）（綜合應用）
項目二十 秒脈沖信號發生器（電子產品線路）（綜合應用）
項目二十一 救護車/消防車聲響報警電路（電子產品線路）（綜合應用）
項目二十二 D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
項目二十三 數控變頻三角波—方波發生器
項目二十四 移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
項目二十五 8位優先編碼器搶答電路（電子產品線路）（綜合應用）
項目二十六 觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
項目二十七 數字鐘電路（電子產品線路）（綜合應用）
項目二十八 二位十進制計數符合電路（電子產品線路）（綜合應用）
項目二十九 交通燈控制電路（電子產品線路）（綜合應用）
項目三十 升/降階梯波發生器（電子產品線路）（綜合應用）
項目三十一 光電轉換加/減計數電路（電子產品線路）（綜合應用）
（四）、電力電子技術及應用創新實訓項目
項目一 晶閘管的控制特性及它作為固體開關的應用（電子產品電路）（綜合應用項目）
項目二 單結晶體管觸發電路
項目三 晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
項目四 晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
項目五 IGBT 直流斬波電路的調試與分析（電子產品電路）（綜合應用項目）
項目六 雙向晶閘管單相交流調壓（調光臺燈）電路的制作與調試（電子產品電路）（綜合應用項目）
項目七 功率晶體管（BJT）PWM 控制直流電動機可逆調速電路（電子產品電路）（綜合應用項 目）
五、結語
在高速發展的時代，電子產品的發展有最為迅猛的趨勢，電子產品已經普及在人們的日常生活中，隨著時間的推移，人們對電子產品的功能質量要求越來越高，而電子元器件作為電子產品的基本要素，其質量要求更為嚴格。為了人們的生活更加方便，要大大提高電子元器件的檢測能力，確保電子元器件的品質，從而保證電子產品的質量。
