全自動波輪洗衣機工作原理及維修技能模擬實訓設計
波輪洗衣機的桶底裝有一個圓盤波輪，上有凸出的筋。在波輪的帶動下，桶內水流形成了時而右旋、時而左旋的渦流，帶動織物跟著旋轉、翻滾，這樣就能將衣服上的臟東西清除掉。
波輪式洗衣機是洗衣機的一種，由電動機帶動波輪轉動，衣物隨水不斷上下翻滾。洗滌衣物有單桶、套桶、雙桶幾種。它的結構比較簡單，維修方便，洗凈率高，但對衣物磨損率大，用水多。如今隨著科技發展，出現了電腦控制的新水流洗衣機，采用大波輪、凹型波輪等。優點是對衣物纏繞小，洗滌均勻損衣率低；洗滌缸缸體有全塑、搪瓷、鋁合金、不銹鋼四大類。波輪式洗衣機工作原理：依靠裝在洗衣桶底部的波輪正反旋轉，帶動衣物上下左右不停地翻轉，使衣物之間、衣物與桶壁之間，在水中進行柔和地摩擦，在洗滌劑的作用下實現去污清洗。
一、全自動波輪洗衣機的工作原理

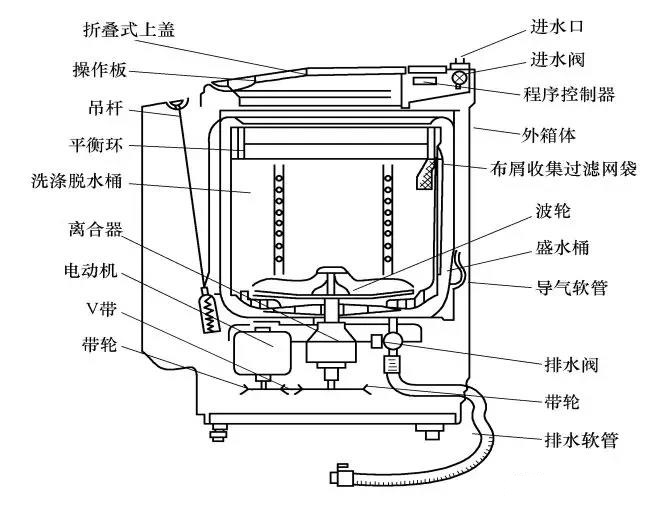

1.典型的波輪全自動洗衣機由盛水筒、洗衣筒（脫水筒）、波輪、吊桿、水位開關、注水（進水）電磁閥、排水電磁閥（排水泵）、電動機、減速離合器、箱體、箱蓋及控制系統等組成，如下圖所示。
2.波輪全自動洗衣機的工作原理包括進水、洗滌、排水、漂洗和甩干（脫水）幾部分。而洗滌和漂洗過程還有毛絮過濾功能。
3.洗滌、脫水、進水／排水原理

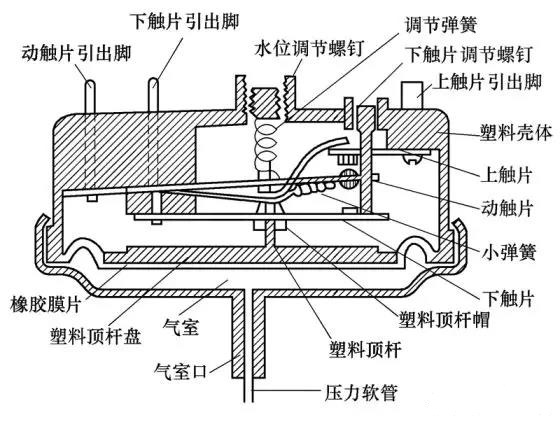

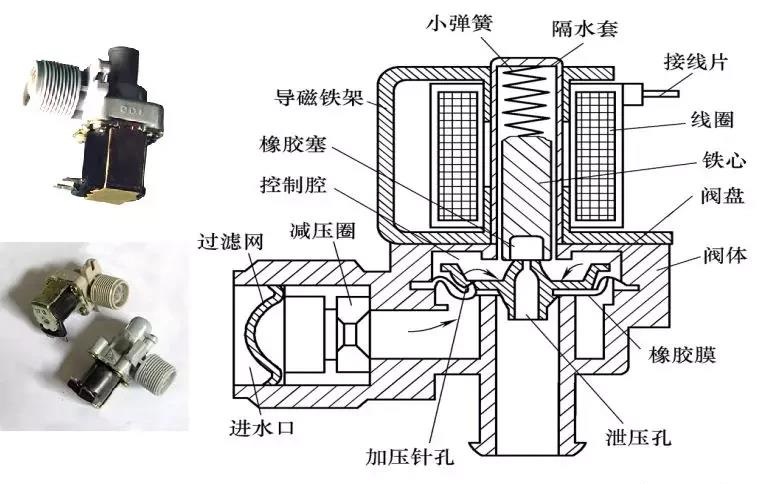

1)用戶對水位高低、洗滌和漂洗時間等項目進行設置后，水位開關（傳感器）檢測到筒內無水或水位太低，告知控制系統后，控制系統輸出控制信號使注水電磁閥打開進水口，自來水通過注水電磁閥流入盛水筒內，使水位逐漸升高。當水位到達設置值后，水位開關將水位
2)到達的檢測信號送給控制系統，控制系統輸出控制信號，使注水電磁閥關閉，注水結束。隨后，控制系統發出控制信號，使電動機供電電路為電動機供電，控制電動機按正轉、停止、反轉的周期運轉，通過傳動帶傳動，減速器減速后驅動波輪正轉、停止、反轉交替工作，帶動筒內的衣物和洗滌液上、下、左、右連續地翻滾，使衣物之間、衣物與筒壁之間進行摩擦，實現去污清洗的目的。
3)設置的洗滌時間結束后，控制系統切斷電動機的供電回路，同時輸出控制信號接通排水電磁閥的供電回路，電磁鐵動作，不僅使排水電磁閥開始排水，而且還帶動離合器制動臂使離合器的棘爪和棘輪分離，制動帶松開，準備脫水。排水結束后，控制系統控制電動機單向運轉，帶動洗滌筒高速旋轉，將衣物上的水從洗滌筒的脫水孔甩出筒外，實現甩干處理。到達甩干時間后，控制系統切斷排水電磁閥的供電，不僅使排水電磁閥關閉，而且使棘輪將棘爪固定，制動帶抱緊，回到洗滌狀態。重復以上過程，完成第1次和第2次漂洗后，再進行后的脫水和排水過程。完成以上工作后，控制系統自動切斷電源系統，洗衣工作徹底結束。
二、全自動波輪洗衣機的優點與缺點
1.優點
操作方便是波輪式洗衣機最大的優點，即使老年人，也能輕松使用；另外如果您在洗滌過程中發現有衣服遺落，可以隨時添加，這一點相較于滾筒洗衣機來說要略勝一籌。關于省電，相對于普通滾筒洗衣機來說，波輪洗衣機還是有一些優勢的，而如今市場中出現了很多的帶有變頻技術的滾筒洗衣機，這樣就縮短了波輪和滾筒在耗電方面的優勢。
2.缺點
波輪洗衣機的傳統洗衣工藝也給它帶來了一些負面影響，不可避免的就是用水量太大，很多家庭尤其是家庭成員中的老年人對于波輪洗衣機漂洗過程大量的用水感到不滿。另外，衣物纏繞現象以及磨損嚴重更顯而易見，一些羊毛、羊絨、真絲等材質的衣物不敢輕易放進洗衣機中，而是單獨送往洗衣房。
三、波輪式洗衣機維修技能的模擬設計
1.系統特點：
1)配套性
本裝置采用電氣控制與實物分離設計，能清晰展示電氣部分與執行機構的關系，電氣控制采用微處理器集成電路，對象為機械實體結構，并能夠方便準確測試到內部電壓、電流等參數，各實訓部件之間連接專用導線配套齊全，配套部件的性能、規格等均密切結合實訓的需要能滿足各類學校的相應課程的實訓教學目標，深入理解機器的工作原理。
2)實用性
本裝置具有實訓考核功能，根據技能鑒定要求，教師可以很方便的設置隱蔽故障，學生能夠更多的接觸到典型的洗衣機故障，進行排故訓練，提高學生的排故能力，完成學生對認知、安裝、調試、維修等多種技能的實訓；并能進行考核及記錄誤排次數，對學生進行更公正的評定。
3)綜合性
實訓內容豐富，工作原理清晰明確，使學生能夠盡可能多的接觸和掌握波輪式洗衣機工作方式，提升學生的綜合能力和應變能力。
2.技術性能：
1)輸入電源：單相三線～220V±10% 50Hz
2)工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3)整機容量：＜300VA
4)安全保護：動作電流≤30mA、動作時間≤0.1s
5)外形尺寸：1100cm×93cm×150.5cm
3.系統組成：

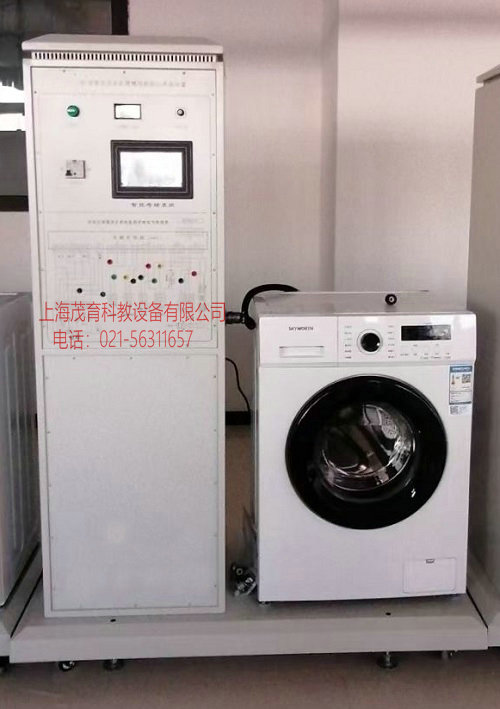

本裝置由波輪洗衣機實物、電氣控制板、實訓考核系統和實驗臺組成。
1)波輪洗衣機實物：采用流行波輪實體設計，包括進排水系統，電動機及機械傳動系統，支承機洗滌、脫水機構；
2)電氣控制板：波輪洗衣機的電氣控制系統，包括水位檢測、電磁閥控制電路、電機控制、電動程控器、自動控制處理器等單元；
3)實訓考核系統：故障設置機構采用隱蔽式設計，學生可根據故障現象通過排故單元排除故障，考核時間及過程可實現完全記錄和監控；
4)實訓控制柜：整體采用立體柜式結構，并設有四個帶剎車萬向輪，便于移動和固定，利于實訓室布局。柜體為防水、防火、耐磨鋁合金材料，結構堅固，造型美觀大方。同時可以把實物和控制板緊密結合在一起，便于學生操作。
4.實訓內容：
1)全自動洗衣機常用元器件、傳感器及控制芯片的認識和檢測
2)全自動洗衣機機械結構的認識及拆裝
3)進水、排水常見故障的檢測和排除
4)洗滌、脫水常見故障的檢測和排除
5)全自動洗衣機程控器的檢測
6)電機及電機控制故障的檢測和排除
7)機械傳動系統的常見故障及檢修
8)加熱烘干系統常見故障的檢測和排除
9)集成控制電路檢測和故障分析排除
10)漏電安全防護報警系統故障分析和排除
四、總結
波輪全自動洗衣機設置了立體循環水流功能，洗滌水通過水道上來后，再通過內筒中部或上端的槽口噴流而出，形成瀑布狀的立體水流，有利于降低纏繞現象和提高洗滌效率。
