熱電偶溫度變送器的校驗

一、實驗?zāi)康?/strong>
1.了解并熟悉熱電偶溫度變送器整體結構及各種部件的作用，進一步掌握熱電偶溫度變送器的工作原理。
2.掌握熱電偶溫度變送器的起點及終點調整、精度校驗方法。
二、實驗項目
1.學會正確使用標準電位差計。
2.學會各儀器之間的正確接線，與二線制接法比較。
3.了解熱電偶溫度變送器整體結構，熟悉各調節螺釘?shù)奈恢煤陀猛尽?br /> 4.按照實驗步驟進行儀表的起點、終點調整，進行精度校驗。
三、實驗設備與儀器
1.熱電偶溫度變送器 1臺
2.標準電阻箱 1個
3.標準電位差計 1臺
4.標準電流表 1臺
5.螺絲刀 1把
6.連接導線若干
四、實驗原理

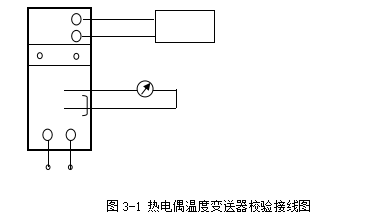

實驗接線如圖3-1所示。

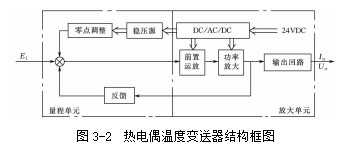

用電位差計代替熱電偶作為信號源產生一個標準信號，信號大小與被測溫度對應。此信號與調零、反饋信號疊加后經放大單元→1～5V 或4～20mA。
變送器的靜特性：

(1)當儀表結構一定時,Io與Ei成線性。
(2)Ei=下限時，Io =4mA，否則可改變α大�。ㄕ{(diào)整調零電位器W₁）。
(3)Ei=上限時，Io =20mA否則可改變β大�。ㄕ{(diào)整電位器W₂）。
五、注意事項
1.校驗前學會正確使用標準電位差計。
2.加入電勢信號注意變送器的量程，不許超出允許范圍。
3.使用螺絲刀時，用力要均勻，防止損害元件。
4.標準標準電位差計應水平放置，實驗完成后，開關置“斷”。
六、實驗說明及操作步驟
1.由實驗指導人員講解本實驗的基本要求、操作和注意事項。
2.實驗開始
(1)按圖接線，經檢查無誤后接通電源。
(2)起點調整：根據熱電偶的分度號和不同的測量范圍，調節標準電位差計輸入測量下限對應的電勢值，用螺絲刀調整零點螺釘，使輸出電流Io為4mA。
(3)終點調整：用標準電位差計輸入測量上限對應的電勢值，調整量程螺釘，使輸出電流Io為20mA。
(4)反復進行2、3項調整，直至起點及終點均滿足精度要求為止。
(5)精度校驗：將整個溫度范圍分為四等分，按0%、25%、50%、75%、100﹪逐點輸入相應的電勢值，信號輸入時要注意上行程和下行程，不能搞錯。此時，分別記錄下變送器相應的輸出電流大小,計算出各誤差。
3.數據處理及實驗結果

輸入溫度（℃）

對應的豪伏數（mV）

輸出標準輸出電流（mA）

上行輸出電流（mA）

下行輸出電流（mA）

誤差上行誤差（mA）

下行誤差（mA）

基本誤差（﹪）

變差（﹪）

結論

七、實驗報告
1.用專門的實驗報告紙進行。
2.要求有實驗題目、目錄、實驗?zāi)康�、�?shí)驗設備及連接圖、自己做實驗的步驟、實驗數據記錄。
3.計算各誤差、確定儀器的精度等級，并判斷所校驗的儀器是否合格，要有結論，完成思考題，最后寫出本次實驗的體會。
八、思考題
1.②、③接線端為何要接一條短路線？在什么情況下可以不用接？
2.在用標準電位差計輸入電勢值時，是否要考慮環境溫度？為什么？
3.大范圍改變量程時，只調整零點和量程電位器，儀表的精度會發生什么變化？
