接觸器控制的Y-△控制電路實驗說明


一、操作所需電器元件明細表見表1
代號 名稱 型號 規格 數量 備注
QS 低壓斷路器 DZ108-20/10 脫扣器整定電流0.63-1A 1 實訓屏上
FU、FU1 熔斷器   配2A熔體 5
KM1、KM2、KM3 交流接觸器   線圈AC380V 3
SB1、SB2、
SB3
按鈕開關   一常開一常閉自動復位 1
FR 熱繼電器 R16B-20/3 整定電流0.63-1A 1
M 三相鼠籠式異步電動機   380V(Y/△) 1

二、電路圖

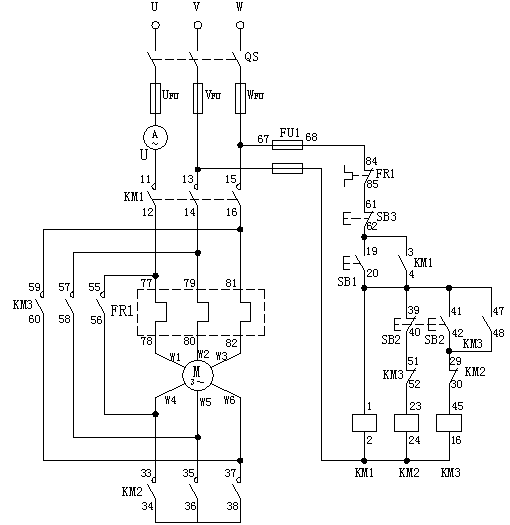

                                           圖1
選擇好電氣元件后:
按圖1接線。接線時,先接主電路,它是從三相交流電源的輸出端U、V、W開始,經三相斷路器開關QS、熔斷器UFU、VFU、WFU。接觸器KM1主觸點,熱繼電器FR1到電動機M1的三個接線端W1、W2、W3并接觸器KM2主觸點到電動機M1的另三個接線端W6、W4、W5的電路,用導線按順序串聯起來。主電路經檢查無誤后,再接控制電路,從WFU開始,經熔斷器FU1,熱繼電器FR1常閉觸點,按鈕SB3常閉,按鈕SB1常開,串接接觸器KM1線圈,(并接按鈕SB2常閉,接觸器KM3輔助常閉觸點,接觸器KM2線圈),(并接時間繼電器KT1線圈),完成Y啟動過程;轉換到運行過程是:按下按鈕SB2停止接觸器KM2主觸點同時啟動接觸器KM3主觸點,利用接觸器KM3輔助常開觸點完成自鎖控制,完成對電機的△運行。
三、安裝與接線
參考前面實訓布置與接線,操作者應自行畫出具體詳細接線圖。
四、檢測與調試
(1)打開主
電源,合上QS,接通380V交流電源。
(2)按下SB1,電動機作Y接法起動,注意觀察起動時,電流表最大讀數IY起動=         A。
(3)按下SB2,使電機為△接法正常運行,注意觀察△運行時,電流表電流為I△運行=   A。
(4)按SB3停止后,先按下SB2,再同時按下起動按鈕SB1,觀察電機在△接法直接起動時電流表最大讀數I△起動=                 安。
(5)比較IY起動/I△起動=            ,結果說明什么問題?
