異步電動機反接制動控制電路實驗原理

一、異步電動機反接制動控制電路實驗原理操作所需電器元件明細表見表1

代號	名稱	型號	規格	數量	備注
QS	低壓斷路器	DZ108-20/10	脫扣器整定電流0.63-1A	1	實驗屏上
FU1	熔斷器		配2A熔斷體	5
FU2	熔斷器		配熔體2A	2
KM1、KM2	交流接觸器		線圈AC380V	2
FR	熱繼電器	R16B-20/3	整定電流0.63-1A	1
SB1、SB2	按鈕開關			2	SB1為紅色 SB2為綠色
R1、R2	電阻		510Ω/25W	2
M	三相鼠籠式異步電動機		380V（Y/△）	1

二、電路圖

                                                                       圖a

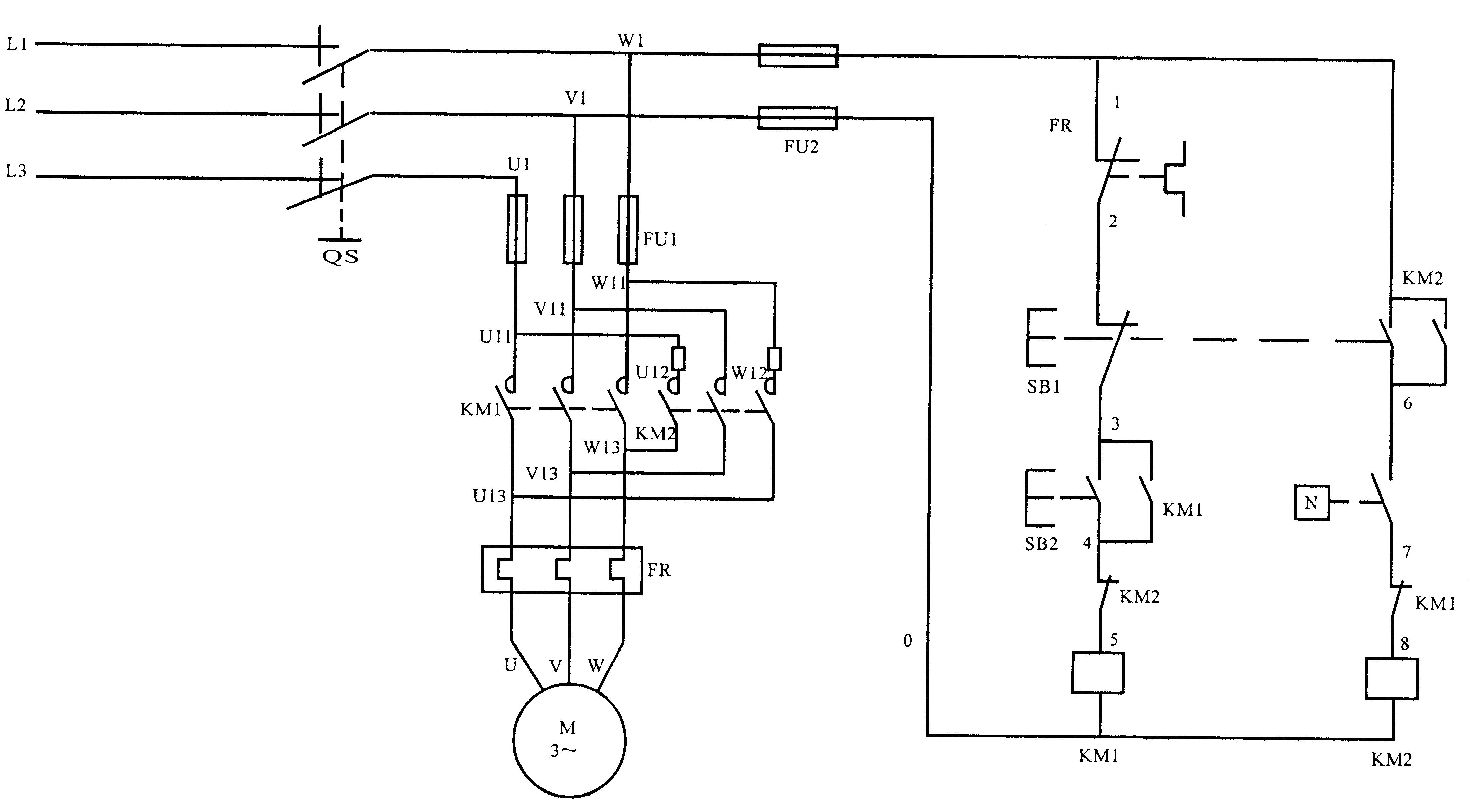

圖中按下SB2后KM1線圈得電吸合，電機正轉啟動，速度達到一定值后速度繼電器常開觸點6——7閉合，為反接制動做準備。要反接制動時，按下SB1按鈕，KM1線圈失電，同時KM2線圈因SB1常開觸點閉合而得電，電機串入電阻R1，R2反接制動，速度降到一定值時，速度繼電器恢復常開，KM2線圈失電，制動結束。
三、安裝與接線

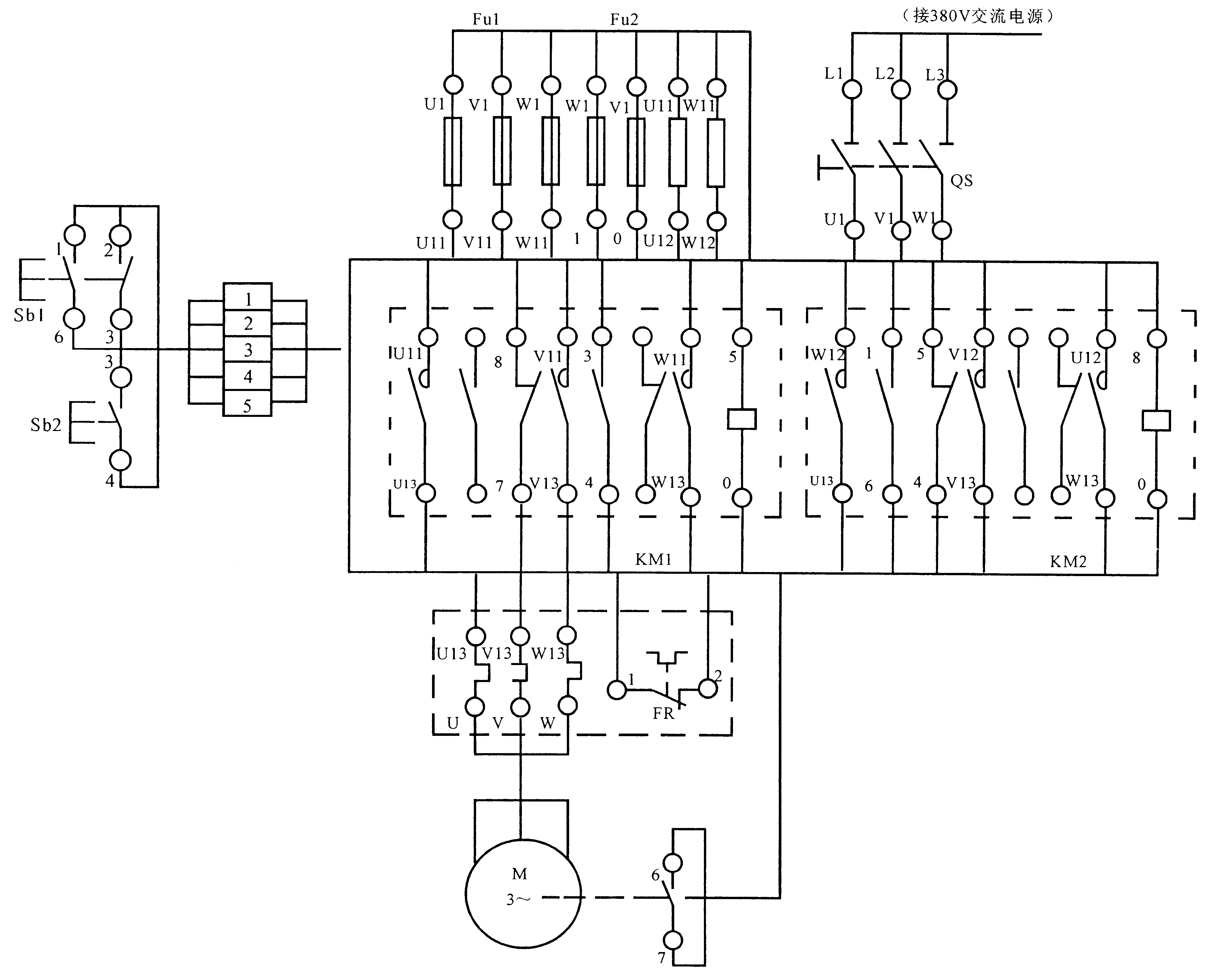

布置與接線可參考圖18（b），操作者應畫出實際接線圖。

                                                        圖b
四、檢測與調試
   經檢查安裝接線無誤后，接通交流電源并進行操作。

---
