三相異步電動機的直接啟動控制實驗說明

一、操作所需電器元件明細表（見表1）

代號	名稱	型號	規格	數量	備注
QS	低壓斷路器	DZ108-20/10-F	脫扣器整定電流0.63-1A	１只
FU	螺旋式熔斷器	RL1-15	配熔體3A	3只
XT	接線端子排	TB15	AC660V25A	5位
M	三相鼠籠式異步電動機		UN380V(Y) IN0.53APN160W	1臺

二、電路圖：

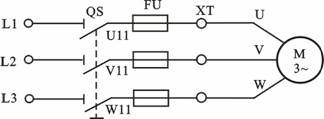

                                  圖1（a）
電路圖如圖1(a)所示,該線路簡單 、元件少，低壓斷路器中裝有用于過載保護的雙金屬式脫扣器,熔斷器主要作短路保護。因此,該線路對于容量較小，起動不頻繁的電動機來說,是經濟方便的起動控制方法。
三、安裝與接線：
布置圖如圖1（b）。接線圖如圖1（c）。

           圖1（b）                                                                    圖1（c）
電機Ｍ放置在桌面上，安裝的動力電路采用黑色接線，保護導線ＰＥ采用黃綠雙色線，線頭上套上標有線號的套管,在器件的醒目處貼上文字符號,L1、L2、L3三個插頭分別插進電源控制屏的L1、L2、L3插頭.安裝后應符合第二章2-1的要求.
四、檢測與調試
確認安裝牢固接線無誤后,先接通三相總電源，再“合”上QS開關，電機應正常起動和平穩運轉。若熔絲熔斷（可看到熔心頂蓋彈出）則應“分”斷電源，檢查分析并排除故障后才可重新“合”電源。
