用倒順開關的三相異步電動機正反轉控制實驗

一、用倒順開關的三相異步電動機正反轉控制實驗-操作所需電器元件明細表見表：

代號	名 稱	型號	規格	數量	備注
QS1	低壓斷路器	DZ108-20/10-F	脫扣器整定電流0.63-1A	1
QS2	倒順開關	KO3-15		1
XT	接線端子排		AC660V25A	5位
M	三相鼠籠式異步電動機		UN380V（Y） 2N0.53APN160W	1

二、電路圖：

          圖1（a）
該控制線路的優點是：所用電器少，其缺點是在頻繁換向時，操作工勞動強度大，不方便，被控電動機的容量較小。
三、安裝與接線：

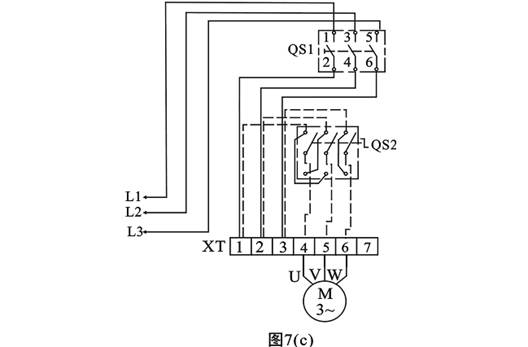

            圖1（b）

按圖接線，安裝與接線后應符合第二章2-1的要求。
四、檢測與調試：
將QS1打在斷開位置，QS2的手柄扳到“停”位置。接通交流電源，QS2扳到正轉（開關置于“順轉”位置）狀態時，電機即起動正轉，若要使電機反轉，則應把QS2扳到“停”位置，使電機先停轉，然后將手柄扳到反轉（開關置于“倒轉”位置），則電機應起動反轉。若不能正常工作，則應分析排除故障，使線路能正常工作。
