簡易同步電動機的能耗制動控制線路實驗

一、操作所需電器元件：（明細表見表1 ）

代號	名稱	型號	規格	數量	備注
QS1	低壓斷路器	DZ108-20/10-F	脫扣器整定電流0.65~1A	1
FU	螺旋式熔斷器	RL1-5	配熔體3A	3
QS2、QS3	轉換開關	KNG3-1		2
XT	接線端子排		AC660V25A	13位
DW-05	電阻箱		90V /1.3A	4
M	凸極式同步電動機		UN380V（Y）IN0.35A	1

二、電路圖：

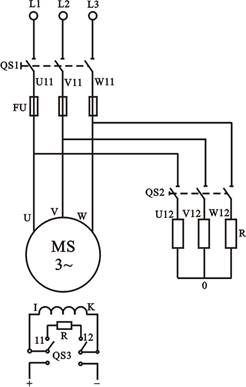

                                 圖1
圖中同步電動機制動的原理：同步電動機停車時，如需要進行電力制動，則無例外地采用能耗制動。這時，將運轉中的同步電動機定子電源斷開，再將定子繞組接于一個外電阻R上，并保持轉子勵磁繞組的直流勵磁，同步電動機就成為電樞被R短接的同步發電機，這就能很快地將轉動的機械能變換為電能，最終成為熱能而消耗在電阻R上，電動機即被制動。
三、安裝與接線：

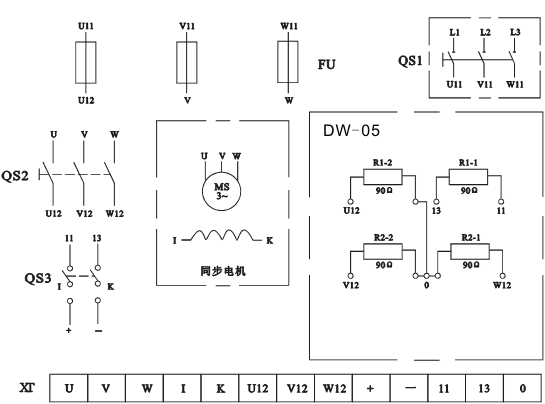

布置與接線參考圖2，操作者應畫出實際接線圖。安裝與接線后應符合第二章2-1的要求。

                                                                    圖2
四、檢測與調試：
同步電動機起動前，先將QS3合向上面﹝即同步機勵磁繞組短接R1-1（90Ω）﹞，接通交流電源：“合”QS1使同步機全壓起動，待電機轉速接近1500r/min，將QS3合向下面（即同步機勵磁繞組接向輸出電壓為12V左右的勵磁電源），讓同步電機在同步轉速下運行幾分鐘。斷開QS1，觀察電機停機所需時間，重復上述起動過程，斷開QS1，合上QS2觀察電機能耗制動的停機時間。
